一种用于纱线定型的脉动式负压蒸汽渗透箱的制作方法

本技术涉及纱线定型设备，更具体地说，本技术涉及一种用于纱线定型的脉动式负压蒸汽渗透箱。

背景技术：

1、纱线定型是通过物理或化学方法使纱线达到所需的尺寸稳定性和外观效果的过程，而纱线定型的方式包括热定型和湿热定型以及干热定型，其中湿热定型是通过水蒸气或热水对纱线进行加热和加湿处理，使纤维在高温高湿的环境下发生物理和化学变化，达到定型的目的。这种方法适用于天然纤维和部分化学纤维。

2、经检索，现有专利（公告号：cn219430228u）公开了一种用于纱线定型的定型机，旨在解决固定架内的纱线随意堆放，导致固定架内同批定型的纱线定型不均匀，定型效果差的问题。其技术方案要点是：一种用于纱线定型的定型机，包括机体和用于装载纱线的固定架，机体内滑动配合有移动台，移动台呈内部中空、两侧敞口的矩形框结构，固定架设置在移动台的上端，机体的底部设置有下蒸汽装置，当移动台滑入机体内部后，移动台敞口的位置与下蒸汽装置的位置相对应。通过下蒸汽装置产生的蒸汽被移动台圈在内部，相较于整个机体内部，大大缩小了蒸汽扩散的空间，使得下蒸汽装置产生的蒸汽能够集中地从纱线的底部进行给湿定型，进而提高纱线整体的定型效果。发明人在实现本申请的过程中发现现有技术存在如下问题：

3、现有的纱线定型机多采用堆放摆放的方式进行熏蒸，但是这种摆放方式，线卷之间重合面积较大，且容易因堆放时的重力造成线卷变形，而对于较大的设备来说，线卷支架以及其上方固定的线卷拿取较为不便。

4、因此，针对上述问题提出一种用于纱线定型的脉动式负压蒸汽渗透箱。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供一种用于纱线定型的脉动式负压蒸汽渗透箱，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于纱线定型的脉动式负压蒸汽渗透箱，包括负压蒸汽渗透箱体、渗透箱盖和定型连接箱，所述负压蒸汽渗透箱体的底部固定连接有底部支架，且所述渗透箱盖滑动连接在负压蒸汽渗透箱体的一端，所述定型连接箱固定连接在渗透箱盖靠近负压蒸汽渗透箱体的一端，负压蒸汽渗透箱体通过控制阀连接有蒸汽入口和负压接口；

3、其中，所述定型连接箱的底部固定连接有连接滑板，且连接滑板边缘设有密封槽，所述定型连接箱的两侧转动连接有六组左右对称旋转连接块，且所述旋转连接块的一侧连接有多组呈阵列排布的连接立柱，所述连接立柱的外侧滑动套接有多组纱线卷，且连接立柱两端均设有限位挡环，可防止纱线卷定型时滑动脱落，保障定型过程稳定。

4、优选的，所述渗透箱盖的外侧固定连接有多组固定锁扣，且所述负压蒸汽渗透箱体靠近渗透箱盖的一端外侧固定连接有多组与固定锁扣卡扣连接的密封锁块。

5、渗透箱盖与负压蒸汽渗透箱体可通过固定锁扣和密封锁块进行启闭

6、优选的，所述渗透箱盖的底部端固定连接有驱动车体，且所述驱动车体的底部转动连接有移动车轮，所述底部支架靠近渗透箱盖的一端固定连接有与移动车轮滑动连接的车轮滑轨。

7、渗透箱盖能够通过驱动车体进行滑动移动，从而完成渗透箱盖的启闭工作，以避免人工推拉造成蒸汽烫伤的可能

8、优选的，所述旋转连接块远离连接立柱的一侧固定连接有旋转调节块，且所述旋转调节块的外侧通过平键固定套接有多组呈阵列排布的传动调节齿轮。

9、通过采用上述方案，传动调节齿轮在转动的过程中带动其所连接的旋转调节块进行转动调节，且旋转调节块在转动的过程中带动其所连接的连接立柱进行转动，从而完成连接立柱角度的调节。

10、优选的，所述定型连接箱内固定连接有调节驱动电机，且所述调节驱动电机的输出轴的外侧通过轴键连接有中心驱动齿轮，所述定型连接箱内通过转轴转动连接有两组传动驱动齿轮。

11、优选的，所述中心驱动齿轮与两组传动驱动齿轮位于同一直线上，且一组所述传动驱动齿轮与中心驱动齿轮和另一组传动驱动齿轮之间均连接有惰轮。

12、通过采用上述方案，惰轮能够使得其两侧齿轮的转动方向相同。

13、优选的，所述定型连接箱内转动连接有传动转轴，且所述传动转轴的外侧固定套接有多组与传动调节齿轮相啮合的翻转调节齿轮；所述中心驱动齿轮与两组传动驱动齿轮的两侧均转动连接有与其相啮合的传动齿轮组，且所述传动齿轮组与其相邻的一组翻转调节齿轮相啮合，所述传动齿轮组的传动比为1:2-1:3，所述控制阀与压力传感器电性连接，压力传感器固定在负压蒸汽渗透箱体内部，用于实时监测负压蒸汽渗透箱体的箱内压力。

14、通过采用上述方案，通过齿轮和各个齿轮组结构，从而实现多组旋转调节块的同步转动调节动作。

15、本实用新型的技术效果和优点：

16、1.与现有技术相比，该一种用于纱线定型的脉动式负压蒸汽渗透箱，蒸汽定型设备能够自动进出，从而避免工人被蒸汽烫伤的风险，而用于定型的支架能够自动翻折调节，从而更便于连接取放；渗透箱盖能够通过驱动车体进行滑动移动，从而完成渗透箱盖的启闭工作，而渗透箱盖在滑动的过程中带动其所连接的定型连接箱进行滑动，且定型连接箱能够通过连接滑板在负压蒸汽渗透箱体内进行稳定的滑动动作，传动调节齿轮在转动的过程中带动其所连接的旋转调节块进行转动调节，且旋转调节块在转动的过程中带动其所连接的连接立柱进行转动，从而完成连接立柱角度的调节。

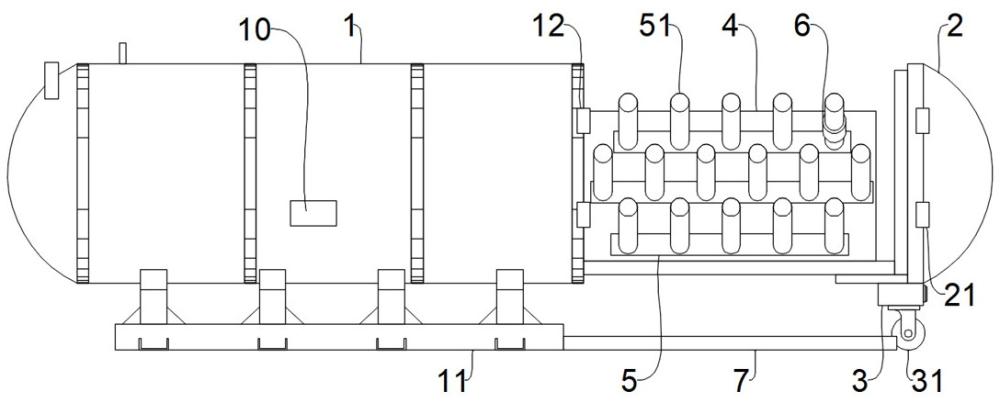

1.一种用于纱线定型的脉动式负压蒸汽渗透箱，包括负压蒸汽渗透箱体（1）、渗透箱盖（2）和定型连接箱（4），其特征在于：所述负压蒸汽渗透箱体（1）的底部固定连接有底部支架（11），且所述渗透箱盖（2）滑动连接在负压蒸汽渗透箱体（1）的一端，所述定型连接箱（4）固定连接在渗透箱盖（2）靠近负压蒸汽渗透箱体（1）的一端，负压蒸汽渗透箱体（1）通过控制阀连接有蒸汽入口和负压接口；

2.根据权利要求1所述一种用于纱线定型的脉动式负压蒸汽渗透箱，其特征在于：所述渗透箱盖（2）的外侧固定连接有多组固定锁扣（21），且所述负压蒸汽渗透箱体（1）靠近渗透箱盖（2）的一端外侧固定连接有多组与固定锁扣（21）卡扣连接的密封锁块（12）。

3.根据权利要求2所述一种用于纱线定型的脉动式负压蒸汽渗透箱，其特征在于：所述渗透箱盖（2）的底部端固定连接有驱动车体（3），且所述驱动车体（3）的底部转动连接有移动车轮（31），所述底部支架（11）靠近渗透箱盖（2）的一端固定连接有与移动车轮（31）滑动连接的车轮滑轨（7）。

4.根据权利要求1所述一种用于纱线定型的脉动式负压蒸汽渗透箱，其特征在于：所述旋转连接块（5）远离连接立柱（51）的一侧固定连接有旋转调节块（52），且所述旋转调节块（52）的外侧通过平键固定套接有多组呈阵列排布的传动调节齿轮（53）。

5.根据权利要求1所述一种用于纱线定型的脉动式负压蒸汽渗透箱，其特征在于：所述定型连接箱（4）内固定连接有调节驱动电机（9），且所述调节驱动电机（9）的输出轴的外侧通过轴键连接有中心驱动齿轮（91），所述定型连接箱（4）内通过转轴转动连接有两组传动驱动齿轮（94）。

6.根据权利要求5所述一种用于纱线定型的脉动式负压蒸汽渗透箱，其特征在于：所述中心驱动齿轮（91）与两组传动驱动齿轮（94）位于同一直线上，且一组所述传动驱动齿轮（94）与中心驱动齿轮（91）和另一组传动驱动齿轮（94）之间均连接有惰轮（92）。

7.根据权利要求1所述一种用于纱线定型的脉动式负压蒸汽渗透箱，其特征在于：所述定型连接箱（4）内转动连接有传动转轴（8），且所述传动转轴（8）的外侧固定套接有多组与传动调节齿轮（53）相啮合的翻转调节齿轮（81）。

8.根据权利要求6所述一种用于纱线定型的脉动式负压蒸汽渗透箱，其特征在于：所述中心驱动齿轮（91）与两组传动驱动齿轮（94）的两侧均转动连接有与其相啮合的传动齿轮组（93），且所述传动齿轮组（93）与其相邻的一组翻转调节齿轮（81）相啮合，所述传动齿轮组（93）的传动比为1:2-1:3。

9.根据权利要求1所述一种用于纱线定型的脉动式负压蒸汽渗透箱，其特征在于：所述控制阀与压力传感器（10）电性连接，压力传感器（10）固定在负压蒸汽渗透箱体（1）内部，用于实时监测负压蒸汽渗透箱体（1）的箱内压力。
