一种根据太阳光自动升降的晾衣装置的制作方法

本发明一种根据太阳光自动升降的晾衣装置涉及一种在衣物晾晒时根据太阳光自动升降的装置，属于晾衣架，特别涉及一种在对衣物晾晒过程中能够解决不能根据太阳光自动升降的装置。

背景技术：

1、晾衣是我们日常生活中必不可少的家务活动之一。晾衣架是一种用于晾晒衣物的常用家居设备，现有的晾衣架多为单或双长直杆整体升降式以及圆盘悬挂式，单或双长直杆整体升降式可以使悬挂的衣物均匀的接受风吹日晒，但这种结构的晾衣架占用空间大，且对安装空间有一定的限制；圆盘悬挂式晾衣架结构紧凑，占用空间小，但受衣物遮挡的影响，部分衣物不能受到充分的风吹日晒，而导致不同位置的衣物干湿度不一致，影响衣物的晾晒效率，这两种晾衣方式均需要通过人工进行操作，改变高度或角度，费时费力，使用效果不佳。

2、公开号cn114411395a涉及一种电动晾衣架，包括承重组件、传动组件、若干夹持组件和电力驱动组件，若干所述夹持组件分别与所述承重组件和所述传动组件连接，所述电力驱动组件与所述传动组件连接，本申请结构简单，设计合理，使用时，通过电力驱动组件带动传动组件转动，再由传动组件带动所有的夹持组件动作。该装置在使用时通过传动组件带动晾衣架进行晾衣，无法根据太阳光的高度进行调整夹持组件的高度，使用效果不佳。

技术实现思路

1、为了改善上述情况，本发明一种根据太阳光自动升降的晾衣装置提供了一种通过设置的光敏传感器进行测得太阳光波长，控制电机带动转动杆上的连接带长度改变的晾衣装置。能够自动进行升降控制，增加了装置的自动化程度，省时省力，方便使用。

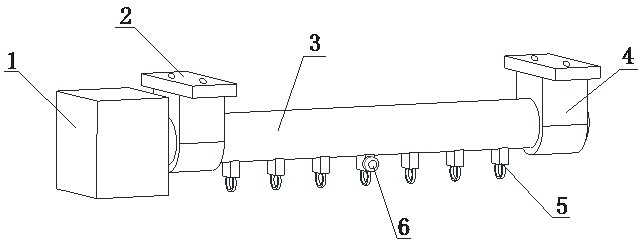

2、本发明一种根据太阳光自动升降的晾衣装置是这样实现的：本发明一种根据太阳光自动升降的晾衣装置由固定块、连接板、支撑杆、全包式限位块、衣架固定环、光敏传感器、连接带收卷槽、转动杆、连接带、电机和控制器组成， 固定块置于支撑杆上，

3、优选的，所述支撑杆呈圆柱形结构，所述固定块呈方形结构，

4、优选的，所述固定块与支撑杆固定连接，所述支撑杆内部为中空结构，所述固定块为中空结构，

5、电机置于固定块内，控制器置于固定块内，

6、优选的，所述电机位于固定块靠近支撑杆处，所述控制器位于电机的一侧，

7、转动杆置于支撑杆的中空结构内，

8、优选的，所述转动杆的一端与支撑杆转动连接，所述转动杆的另一端与电机的电机轴固定连接，

9、优选的，所述转动杆与支撑杆的中空结构转动连接，

10、支撑杆内开有连接带收卷槽，

11、优选的，所述连接带收卷槽呈圆环形结构，所述连接带收卷槽与支撑杆一体成型，

12、优选的，所述连接带收卷槽与支撑杆内的中空结构相连通，

13、优选的，所述连接带收卷槽有多个，多个所述连接带收卷槽关于支撑杆轴向等距排列，

14、连接带置于连接带收卷槽内，

15、优选的，所述连接带呈带状结构，所述连接带一端与转动杆固定连接，且其余部分呈缠绕式置于转动杆上，

16、优选的，所述连接带与连接带收卷槽转动连接，

17、优选的，所述连接带由柔性材料制成，

18、衣架固定环置于连接带的另一端上，

19、优选的，所述衣架固定环的一端呈矩形结构，所述衣架固定环的另一端呈环形结构，

20、优选的，所述衣架固定环的一端与连接带固定连接，

21、光敏传感器置于其中一个衣架固定环上，

22、优选的，所述光敏传感器与其中一个衣架固定环固定连接，

23、全包式限位块置于支撑杆上，

24、优选的，所述全包式限位块一端呈弧形结构，所述全包式限位块的另一端呈矩形结构，

25、优选的，所述支撑杆与全包式限位块上开有的固定槽卡合连接，

26、优选的，所述全包式限位块有两个，两个所述全包式限位块关于支撑杆中心对称排列，

27、连接板置于全包式限位块的另一端上，

28、优选的，所述连接板呈矩形结构，所述连接板与全包式限位块另一端固定连接，

29、优选的，所述连接板的长度为全包式限位块长度的两倍，

30、优选的，所述连接板上开有对称的螺纹孔；

31、优选的，所述固定块内置有信号转换器，所述固定块内置有数据处理器，

32、优选的，所述信号转换器和光敏传感器通过电源线相连接，所述数据处理器和信号转换器通过电源线相连接，所述控制器和数据处理器通过电源线相连接，所述电机和控制器通过电源线相连接，

33、所述光敏传感器能够测得太阳光波长，并将波长信号传输给信号转换器，所述信号转换器将波长信号转换为波长数据，并传输给数据处理器，

34、所述数据处理器内存储有计算机程序，该程序被执行时实现以下步骤：

35、根据波长数据在设定的阈值范围内时，数据处理器向控制器发送指令，控制器控制电机带动转动杆上的连接带不运动；

36、根据波长数据小于设定的阈值时，数据处理器向控制器发送指令，控制器控制电机带动转动杆上的连接带伸长，控制衣服处于阳光的照射下；

37、根据波长数据大于设定的阈值时，数据处理器向控制器发送指令，控制器控制电机带动转动杆上的连接带缩短，控制衣服处于阳光的照射下；

38、进一步的，所述衣架固定环其中一个替换为固定带，所述固定带置于连接带的另一端上，所述固定带呈带状结构，所述固定带由柔性材质制成，所述固定带上开有通孔，所述通孔有多个，多个所述通孔关于固定带纵向等距排列；

39、进一步的，所述全包式限位块替换为半包式限位块，所述半包式限位块一端呈开口状弧形结构，所述半包式限位块的另一端呈矩形结构，所述支撑杆与半包式限位块上开有的固定槽卡合连接，所述半包式限位块有两个，两个所述半包式限位块关于支撑杆中心对称排列。

40、有益效果

41、一、能够通过光敏传感器进行测得太阳光波长，控制电机带动转动杆上的连接带长度改变，实现自动升降控制，使衣物得到充分的光照。

42、二、增加了装置的自动化程度，省时省力，方便使用。

43、三、结构简单，方便实用。

44、四、成本低廉，便于推广。

1.一种根据太阳光自动升降的晾衣装置，其特征是：由固定块、连接板、支撑杆、全包式限位块、衣架固定环、光敏传感器、连接带收卷槽、转动杆、连接带、电机和控制器组成， 固定块置于支撑杆上，所述固定块为中空结构，电机置于固定块内，控制器置于固定块内，转动杆置于支撑杆的中空结构内，支撑杆内开有连接带收卷槽，连接带置于连接带收卷槽内，衣架固定环置于连接带的另一端上，光敏传感器置于其中一个衣架固定环上，全包式限位块置于支撑杆上，连接板置于全包式限位块的另一端上。所述固定块内置有信号转换器，所述固定块内置有数据处理器，所述信号转换器和光敏传感器通过电源线相连接，所述数据处理器和信号转换器通过电源线相连接，所述控制器和数据处理器通过电源线相连接，所述电机和控制器通过电源线相连接， 所述光敏传感器能够测得太阳光波长，并将波长信号传输给信号转换器，所述信号转换器将波长信号转换为波长数据，并传输给数据处理器，所述数据处理器内存储有计算机程序，该程序被执行时实现以下步骤：根据波长数据在设定的阈值范围内时，数据处理器向控制器发送指令，控制器控制电机带动转动杆上的连接带不运动；根据波长数据小于设定的阈值时，数据处理器向控制器发送指令，控制器控制电机带动转动杆上的连接带伸长，控制衣服处于阳光的照射下；根据波长数据大于设定的阈值时，数据处理器向控制器发送指令，控制器控制电机带动转动杆上的连接带缩短，控制衣服处于阳光的照射下。

2.根据权利要求1所述的一种根据太阳光自动升降的晾衣装置，其特征在于所述衣架固定环其中一个替换为固定带，所述固定带置于连接带的另一端上，所述固定带呈带状结构，所述固定带由柔性材质制成，所述固定带上开有通孔，所述通孔有多个，多个所述通孔关于固定带纵向等距排列。

3.根据权利要求1所述的一种根据太阳光自动升降的晾衣装置，其特征在于所述全包式限位块替换为半包式限位块，所述半包式限位块一端呈开口状弧形结构，所述半包式限位块的另一端呈矩形结构，所述支撑杆与半包式限位块上开有的固定槽卡合连接，所述半包式限位块有两个，两个所述半包式限位块关于支撑杆中心对称排列。

4.根据权利要求1所述的一种根据太阳光自动升降的晾衣装置，其特征在于所述支撑杆呈圆柱形结构，所述固定块呈方形结构，所述固定块与支撑杆固定连接，所述支撑杆内部为中空结构，所述电机位于固定块靠近支撑杆处，所述控制器位于电机的一侧。

5.根据权利要求1所述的一种根据太阳光自动升降的晾衣装置，其特征在于所述转动杆的一端与支撑杆转动连接，所述转动杆的另一端与电机的电机轴固定连接，所述转动杆与支撑杆的中空结构转动连接。

6.根据权利要求1所述的一种根据太阳光自动升降的晾衣装置，其特征在于所述连接带收卷槽呈圆环形结构，所述连接带收卷槽与支撑杆一体成型，所述连接带收卷槽与支撑杆内的中空结构相连通，所述连接带收卷槽有多个，多个所述连接带收卷槽关于支撑杆轴向等距排列。

7.根据权利要求1所述的一种根据太阳光自动升降的晾衣装置，其特征在于所述连接带呈带状结构，所述连接带一端与转动杆固定连接，且其余部分呈缠绕式置于转动杆上，所述连接带与连接带收卷槽转动连接，所述连接带由柔性材料制成。

8.根据权利要求1所述的一种根据太阳光自动升降的晾衣装置，其特征在于所述衣架固定环的一端呈矩形结构，所述衣架固定环的另一端呈环形结构，所述衣架固定环的一端与连接带固定连接，所述光敏传感器与其中一个衣架固定环固定连接。

9.根据权利要求1所述的一种根据太阳光自动升降的晾衣装置，其特征在于所述全包式限位块一端呈弧形结构，所述全包式限位块的另一端呈矩形结构，所述支撑杆与全包式限位块上开有的固定槽卡合连接，所述全包式限位块有两个，两个所述全包式限位块关于支撑杆中心对称排列。

10.根据权利要求1所述的一种根据太阳光自动升降的晾衣装置，其特征在于所述连接板呈矩形结构，所述连接板与全包式限位块另一端固定连接，所述连接板的长度为全包式限位块长度的两倍，所述连接板上开有对称的螺纹孔。
