一种茶叶破碎干燥箱的制作方法

本技术涉及茶叶生产，尤其涉及一种茶叶破碎干燥箱。

背景技术：

1、茶叶，俗称茶，一般包括茶树的叶子和芽，别名茶、槚，茗，荈，茶叶成分有儿茶素、胆甾烯酮、咖啡碱、肌醇、叶酸、泛酸，有益健康，不同消费者对于茶叶的口感和形态有不同的偏好，破碎后的茶叶可以制成茶粉、茶末等产品，满足不同消费群体的需求。

2、现有的茶叶破碎干燥装置在对茶叶进行打碎烘干的过程中，常会将大量残渣在茶叶当中的碎屑一并通过通风口排出，其中有着破碎效果的干燥装置此情况更是常见，常规是通过滤网进行拦截，但是长时间的使用下，滤网也会被茶叶碎渣堵塞，影响热风烘干的通风效果，对此，针对该技术问题，本申请提出一种茶叶破碎干燥箱。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种茶叶破碎干燥箱，旨在解决茶叶破碎干燥装置长时间的使用下，滤网也会被茶叶碎渣堵塞，影响热风烘干的通风效果的问题。

2、为实现上述目的，本实用新型提供了如下技术方案：

3、一种茶叶破碎干燥箱，包括筒体，所述筒体的外周内部转动连接有滚筒，所述滚筒的外壁开设有滤孔，所述滚筒的形状为锥形，且与筒体的内壁之间留有空隙，以用于气流流通，所述筒体的内部中端转动连接有转轴，所述转轴通过电机进行驱动转动，所述转轴的外壁固定连接有用于打碎茶叶的打碎带，所述滚筒与转轴均通过啮合轮组进行驱动，所述筒体的右侧固定连接有排出热风的出风道，所述出风道的内部安装有阻拦并清理茶叶碎屑的清理组件，清理的茶叶碎屑由筒体底侧所安装的收集组件进行收集。

4、进一步地，所述啮合轮组包括固定连接在筒体后侧的行星架，所述行星架的中端转动连接有多个行星轮，多个所述行星轮的内周啮合连接有太阳轮，所述太阳轮与转轴的后端固定连接，多个所述行星轮的外周啮合连接有齿环，所述齿环与滚筒的后侧固定连接。

5、进一步地，所述清理组件包括水平滑动在出风道内壁中端的毛刷，所述毛刷的顶侧设置有用于拦截碎屑的滤网，且滤网与出风道的内壁固定连接，上申诉出风道的后侧转动连接有往复丝杆，所述毛刷的后端套设在往复丝杆的外壁上，所述往复丝杆的后端与转轴的后端外壁通过由同步带传动的两个同步轮相连。

6、进一步地，所述打碎带于转轴的外壁上呈螺旋环绕姿态，且内周固定连接有辅助打碎茶叶的凸状齿。

7、进一步地，所述收集组件包括固定连接在所述筒体底侧的收集筐，所述收集筐的内壁固定连接有阻隔斜板，所述收集筐的底侧转动连接有配备有锁扣的出料盖。

8、进一步地，所述阻隔斜板的姿态为倾斜态，且前端为折弯的状态。

9、进一步地，所述筒体的左侧固定连接有用于接入热风的进风口。

10、进一步地，所述筒体的前侧安装有配备锁定结构的筒盖。

11、本实用新型具有如下有益效果：

12、1、本实用新型中，能够对滤网进行实时清理，防止茶叶碎屑堵塞滤网，保证了热风的顺畅流通，提高了干燥效率，还减少了人工清理的频率与工作量，降低了维护成本，确保茶叶干燥过程的持续稳定进行，有效解决了现有装置中滤网易堵塞的问题。

13、2、本实用新型中，通过将转轴与滚筒进行相反方向转动并产生速度差，结合转轴外壁呈螺旋环绕姿态的打碎带，能有效避免茶叶过度破碎，实现均匀破碎效果，满足市场对茶叶颗粒大小一致性的要求。

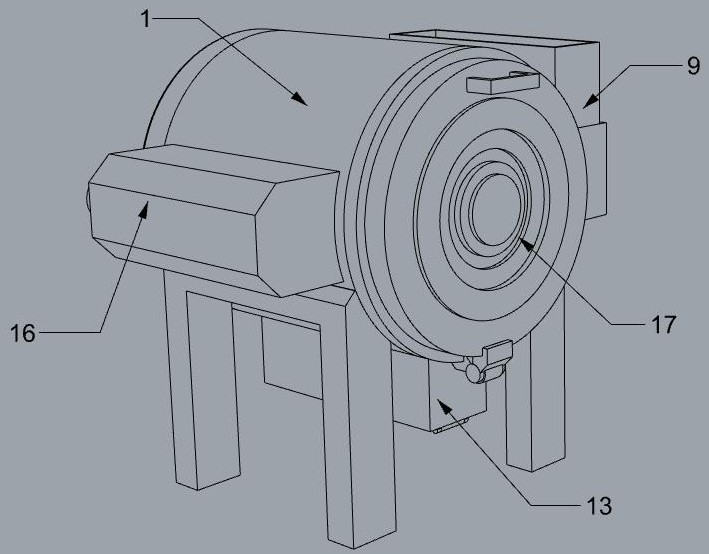

1.一种茶叶破碎干燥箱，其特征在于，包括筒体（1），所述筒体（1）的外周内部转动连接有滚筒（2），所述滚筒（2）的外壁开设有滤孔，所述滚筒（2）的形状为锥形，且与筒体（1）的内壁之间留有空隙，以用于气流流通，所述筒体（1）的内部中端转动连接有转轴（3），所述转轴（3）通过电机进行驱动转动，所述转轴（3）的外壁固定连接有用于打碎茶叶的打碎带（4），所述滚筒（2）与转轴（3）均通过啮合轮组进行驱动，所述筒体（1）的右侧固定连接有排出热风的出风道（9），所述出风道（9）的内部安装有阻拦并清理茶叶碎屑的清理组件，清理的茶叶碎屑由筒体（1）底侧所安装的收集组件进行收集。

2.根据权利要求1所述的一种茶叶破碎干燥箱，其特征在于：所述啮合轮组包括固定连接在筒体（1）后侧的行星架（8），所述行星架（8）的中端转动连接有多个行星轮（7），多个所述行星轮（7）的内周啮合连接有太阳轮（6），所述太阳轮（6）与转轴（3）的后端固定连接，多个所述行星轮（7）的外周啮合连接有齿环（5），所述齿环（5）与滚筒（2）的后侧固定连接。

3.根据权利要求1所述的一种茶叶破碎干燥箱，其特征在于：所述清理组件包括水平滑动在出风道（9）内壁中端的毛刷（11），所述毛刷（11）的顶侧设置有用于拦截碎屑的滤网（10），且滤网（10）与出风道（9）的内壁固定连接，上申诉出风道（9）的后侧转动连接有往复丝杆（12），所述毛刷（11）的后端套设在往复丝杆（12）的外壁上，所述往复丝杆（12）的后端与转轴（3）的后端外壁通过由同步带传动的两个同步轮相连。

4.根据权利要求1所述的一种茶叶破碎干燥箱，其特征在于：所述打碎带（4）于转轴（3）的外壁上呈螺旋环绕姿态，且内周固定连接有辅助打碎茶叶的凸状齿。

5.根据权利要求1所述的一种茶叶破碎干燥箱，其特征在于：所述收集组件包括固定连接在所述筒体（1）底侧的收集筐（13），所述收集筐（13）的内壁固定连接有阻隔斜板（14），所述收集筐（13）的底侧转动连接有配备有锁扣的出料盖（15）。

6.根据权利要求5所述的一种茶叶破碎干燥箱，其特征在于：所述阻隔斜板（14）的姿态为倾斜态，且前端为折弯的状态。

7.根据权利要求1所述的一种茶叶破碎干燥箱，其特征在于：所述筒体（1）的左侧固定连接有用于接入热风的进风口（16）。

8.根据权利要求1所述的一种茶叶破碎干燥箱，其特征在于：所述筒体（1）的前侧安装有配备锁定结构的筒盖（17）。
