一种饲料颗粒分级筛选装置的制作方法

本技术涉及饲料加工，尤其涉及一种饲料颗粒分级筛选装置。

背景技术：

1、对饲料进行筛分时，饲料颗粒分级筛选装置根据饲料颗粒的粒径大小，对生产后的饲料颗粒进行分类筛选，将不同规格的颗粒分离，以满足不同养殖对象对饲料颗粒大小的需求，同时去除颗粒中的杂质或不合格颗粒，保障饲料产品质量与后续饲喂效果。

2、现有部分饲料颗粒分级筛选装置工作时，饲料颗粒从进料口进入筛分腔体，通过电机带动筛网振动或腔体旋转，使颗粒在筛网上运动，粒径小于筛网孔径的颗粒穿过筛网，进入下层对应收集区域；粒径大于筛网孔径的颗粒则留在上层筛网，最终从不同层级的出料口排出，实现不同规格颗粒的分级，部分装置还会搭配风机，辅助去除颗粒中的粉尘等轻质杂质；

3、在现有技术中，部分饲料颗粒分级筛选装置的筛网采用一体化设计，当饲料颗粒堵塞筛网孔径，或筛网长期使用出现破损需要更换时，操作人员需借助专用工具拆卸，耗费较多时间与人力，因拆装过程复杂导致后续组装精度下降，为此提出一种饲料颗粒分级筛选装置来解决上述问题。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种饲料颗粒分级筛选装置，旨在改善现有技术中部分分级筛选装置堵塞后不便更换的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

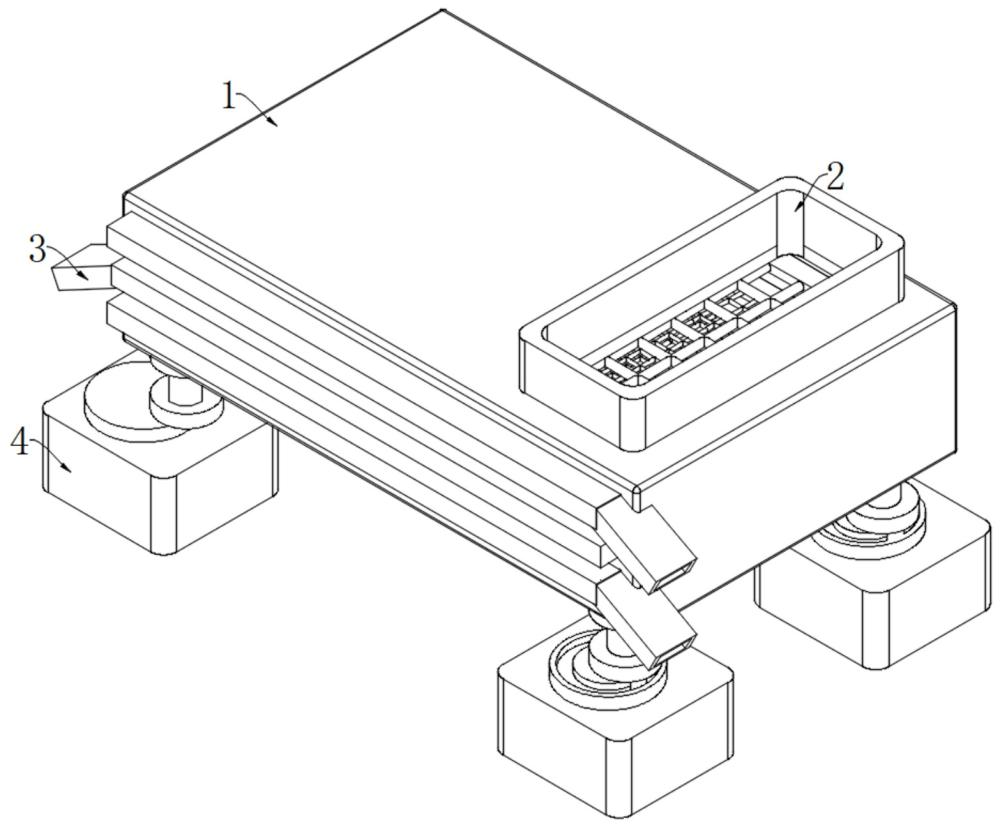

3、一种饲料颗粒分级筛选装置，包括筛分腔，所述筛分腔的顶部固定连接有进料口，所述筛分腔的外部一侧固定连接有多个出料口，所述筛分腔的内部设置有多个锁定机构，所述筛分腔的底部设置有震荡机构，所述筛分腔的内部开设有多个滑槽，所述滑槽的内部滑动连接有筛网，所述筛网的外部固定连接有握手，所述锁定机构包括手拧转轮，所述手拧转轮的外部转动连接在所述筛分腔的内部，所述手拧转轮的外部固定连接有螺纹杆，所述螺纹杆的外部螺纹连接有限位筒，所述限位筒的外部滑动连接有两个固定块，两个所述固定块的相近一侧滑动连接有连接柱二，所述连接柱二的外部设置有限位组件；

4、作为上述技术方案的进一步描述：

5、所述震荡机构包括连接柱一，所述连接柱一的顶部固定连接在所述筛分腔的底部四角，所述连接柱一的底部固定连接有传动轴；

6、作为上述技术方案的进一步描述：

7、所述限位组件包括固定板，所述固定板的外部固定连接在所述连接柱二的外部，所述固定板的外部固定连接在所述筛网的外部；

8、作为上述技术方案的进一步描述：

9、所述筛网的外部两侧固定连接有滑动板，所述滑动板的外部滑动连接在所述筛分腔的内部；

10、作为上述技术方案的进一步描述：

11、两个所述固定块的内部转动连接有限位轴，所述限位轴的外部中间固定连接有固定条，所述固定条的外部固定连接在所述筛分腔的外部；

12、作为上述技术方案的进一步描述：

13、其中一个所述传动轴的外部固定连接有传动盘，所述传动盘的外部转动连接有支撑块；

14、作为上述技术方案的进一步描述：

15、所述支撑块的内部固定连接有电机，所述电机的驱动端固定连接在所述传动盘的底部中间；

16、作为上述技术方案的进一步描述：

17、另外的所述支撑块的顶部固定连接有限位盘，所述限位盘的外部开设有滑向槽，所述滑向槽的内部滑动连接在所述传动轴的外部。

18、本实用新型具有如下有益效果：

19、1、本实用新型中，操作人员握握手，将筛网的滑动板对准筛分腔的滑槽推入，直至固定板贴合腔壁，带动筛网入位，快速搭建分级体系，为后续锁定做好准备，转动手拧转轮，带动螺纹杆旋转，因螺纹连接推动限位筒，进而带动固定块绕限位轴转动，夹持固定连接柱二，实现筛网稳固锁定，相较现有技术，避免筛网移位混级，便于对筛网的更换和检修，提升筛选精度与操作便捷性。

20、2、本实用新型中，通过电机驱动端带动传动盘旋转，传动盘进而带动相连的传动轴做偏心运动，传动轴顶部连接筛分腔底部的连接柱一，随传动轴运动拉动连接柱一，同时带动筛分腔底部其余连接柱一及对应的传动轴，沿限位盘的滑向槽滑动，实现筛分腔整体震荡，带动筛分腔及内部筛网同步震荡，为饲料颗粒分级提供动力，实现颗粒沿筛网逐层筛选的功能，提升筛孔通过率，延长使用寿命。

1.一种饲料颗粒分级筛选装置，包括筛分腔（1），其特征在于：所述筛分腔（1）的顶部固定连接有进料口（2），所述筛分腔（1）的外部一侧固定连接有多个出料口（3），所述筛分腔（1）的内部设置有多个锁定机构（5），所述筛分腔（1）的底部设置有震荡机构（4），所述筛分腔（1）的内部开设有多个滑槽（8），所述滑槽（8）的内部滑动连接有筛网（6），所述筛网（6）的外部固定连接有握手（7）；

2.根据权利要求1所述的一种饲料颗粒分级筛选装置，其特征在于：所述震荡机构（4）包括连接柱一（41），所述连接柱一（41）的顶部固定连接在所述筛分腔（1）的底部四角，所述连接柱一（41）的底部固定连接有传动轴（42）。

3.根据权利要求1所述的一种饲料颗粒分级筛选装置，其特征在于：所述限位组件（56）包括固定板（561），所述固定板（561）的外部固定连接在所述连接柱二（55）的外部，所述固定板（561）的外部固定连接在所述筛网（6）的外部。

4.根据权利要求3所述的一种饲料颗粒分级筛选装置，其特征在于：所述筛网（6）的外部两侧固定连接有滑动板（562），所述滑动板（562）的外部滑动连接在所述筛分腔（1）的内部。

5.根据权利要求4所述的一种饲料颗粒分级筛选装置，其特征在于：两个所述固定块（54）的内部转动连接有限位轴（563），所述限位轴（563）的外部中间固定连接有固定条（564），所述固定条（564）的外部固定连接在所述筛分腔（1）的外部。

6.根据权利要求2所述的一种饲料颗粒分级筛选装置，其特征在于：其中一个所述传动轴（42）的外部固定连接有传动盘（44），所述传动盘（44）的外部转动连接有支撑块（43）。

7.根据权利要求6所述的一种饲料颗粒分级筛选装置，其特征在于：所述支撑块（43）的内部固定连接有电机（45），所述电机（45）的驱动端固定连接在所述传动盘（44）的底部中间。

8.根据权利要求7所述的一种饲料颗粒分级筛选装置，其特征在于：另外的所述支撑块（43）的顶部固定连接有限位盘（46），所述限位盘（46）的外部开设有滑向槽（47），所述滑向槽（47）的内部滑动连接在所述传动轴（42）的外部。
