一种大豆种植用选种装置的制作方法

本技术涉及大豆种植，具体为一种大豆种植用选种装置。

背景技术：

1、选种设备的核心机理在于盐水分选：通过调控盐水密度，使饱满良种因比重较大而下沉，劣种及杂质因比重较小而上浮，从而借助浮力差异实现高效分离。经检索，中国专利公告号为cn207546744u的专利公开了一种大豆种植用选种装置，虽然该装置可以反复利用盐水，不需要多次排放和加入新的盐水，该装置带有过滤篮和水泵，可以利用水泵将不好的种子放入过滤篮中，实现机器选种，节省人力，但该装置将大豆一次性投入盐水池，利用浮力分离后，再由过滤篮与水泵回收劣种，盐水经沉淀后重复使用。该模式虽减少了盐水消耗，但本质仍为间歇作业，必须等待整池物料完成浮选、排料、清池后才能加载下一批次，存在停机等待、产能瓶颈和自动化断点，难以直接对接连续化生产线。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种大豆种植用选种装置，解决了背景技术中所提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种大豆种植用选种装置，包括水箱、下料仓以及第一输送带，所述水箱一侧设置有排水阀，所述排水阀与下料仓连通，所述下料仓位于水箱中部，所述下料仓内部安装有第一输送带，所述第一输送带一端通过轴与第一电机传动连接，所述第一电机通过螺栓安装于水箱外部，所述第一输送带一端设置有第二输送带，所述第二输送带一端通过轴与第二电机传动连接，所述第二电机通过螺栓安装于水箱外部，所述第一输送带另一端设置有第三输送带，所述第三输送带通过轴与第三电机输出端传动连接。

3、优选的，所述第一输送带呈水平状设置，所述第一输送带两端的第二输送带和第三输送带呈倾斜状设置，所述第一输送带两端的第二输送带和第三输送带表面均设置有凸起状挡板，该布置使第一输送带水平承接盐水沉降后的合格种子，保证落点稳定、输送平稳；两端倾斜的第二、第三输送带通过坡度提升实现连续沥水并分别输出合格与不合格种子，避免混料；表面凸起挡板在提升过程中形成有效阻挡，防止种子滑。

4、优选的，所述第三输送带一端位于第一输送带上方，所述第二输送带一端位于第一输送带下方，所述第二输送带和第三输送带均采用透水布料；该结构通过空间错位布置使第三输送带悬设于第一输送带上方，可直接收集液面漂浮的劣质种子，避免其再次混入合格种流；第二输送带沉设于第一输送带下方，低位接料降低落差冲击，减少种子破损；二者均采用透水布料，可在提升输送过程中即时脱除盐水，降低后续干燥负荷并防止盐水回流污染，从而进一步提升分选效率、降低能耗。

5、优选的，第三输送带与第一输送带之间设置有挡板，所述挡板呈垂直状设置，且挡板底部一端嵌装于水箱底部，所述挡板顶部高度低于液面高度；该垂直挡板将水箱分隔为沉降区与浮选区，底部固定于水箱底部确保结构稳固，顶部低于液面高度形成溢流通道，既允许盐水自由循环维持密度均匀，又有效阻挡下沉的合格种子向浮选区漂移，避免二次混杂；同时引导上浮的劣质种子集中于第三输送带。

6、优选的，所述水箱一端内部与水泵连通，所述水泵输出端通过连接管与水仓连通，所述水仓一侧设置有喷头，所述喷头呈直线等间距状分布，该配置将水泵抽取的盐水经连接管连续泵入水仓，并通过水仓侧壁直线等间距分布的喷头形成均匀定向射流，在液面产生稳定推力场，驱动漂浮的劣质种子定向汇聚至第三输送带入口，实现无机械拨料的自动收集；射流同步扰动液面防止局部浓度分层，维持盐水密度均匀，提升分选精度并降低人工干预；该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

7、本实用新型提供了一种大豆种植用选种装置。具备以下有益效果：

8、该一种大豆种植用选种装置，该装置运行时，大豆种子经输送机构连续送入盛有预设密度盐水的下料仓，下落过程中因浮力差异导致比重较小的劣质种子上浮、比重较大的合格种子下沉并落至水平布置的第一输送带表面，第一输送带将合格种子连续转送至倾斜的第二输送带实现沥水并同步输出，完成与外部送料设备的无缝衔接，实现连续化作业；同时水泵将水箱内盐水经连接管泵入水仓，并通过等间距直线排列的喷头向液面定向喷射，驱动漂浮的劣质种子向第三输送带聚集，第三输送带以透水布料结构将劣质种子连续提升并同步脱水排出，整个过程中无需停机清池或人工干预，显著提升了批量选种效率。

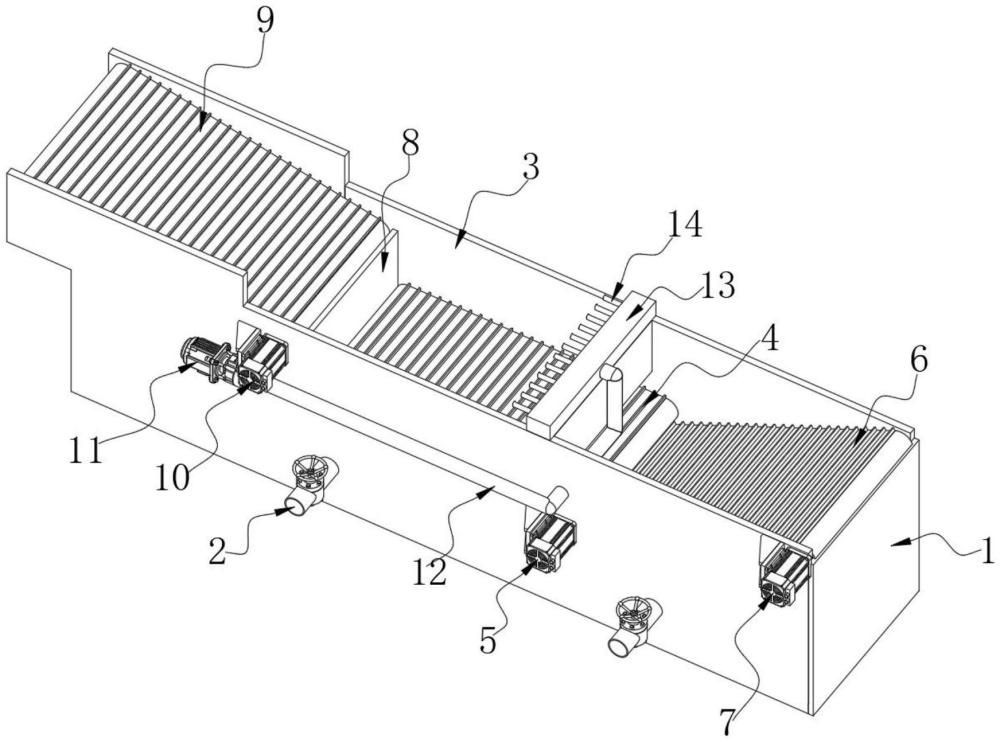

1.一种大豆种植用选种装置，其特征在于：包括水箱(1)、下料仓(3)以及第一输送带(4)，所述水箱(1)一侧设置有排水阀(2)，所述排水阀(2)与下料仓(3)连通，所述下料仓(3)位于水箱(1)中部，所述下料仓(3)内部安装有第一输送带(4)，所述第一输送带(4)一端通过轴与第一电机(5)传动连接，所述第一电机(5)通过螺栓安装于水箱(1)外部，所述第一输送带(4)一端设置有第二输送带(6)，所述第二输送带(6)一端通过轴与第二电机(7)传动连接，所述第二电机(7)通过螺栓安装于水箱(1)外部，所述第一输送带(4)另一端设置有第三输送带(9)，所述第三输送带(9)通过轴与第三电机(10)输出端传动连接。

2.根据权利要求1所述一种大豆种植用选种装置，其特征在于：所述第一输送带(4)呈水平状设置，所述第一输送带(4)两端的第二输送带(6)和第三输送带(9)呈倾斜状设置，所述第一输送带(4)两端的第二输送带(6)和第三输送带(9)表面均设置有凸起状挡板(8)。

3.根据权利要求2所述一种大豆种植用选种装置，其特征在于：所述第三输送带(9)一端位于第一输送带(4)上方，所述第二输送带(6)一端位于第一输送带(4)下方，所述第二输送带(6)和第三输送带(9)均采用透水布料。

4.根据权利要求3所述一种大豆种植用选种装置，其特征在于：第三输送带(9)与第一输送带(4)之间设置有挡板(8)，所述挡板(8)呈垂直状设置，且挡板(8)底部一端嵌装于水箱(1)底部，所述挡板(8)顶部高度低于液面高度。

5.根据权利要求4所述一种大豆种植用选种装置，其特征在于：所述水箱(1)一端内部与水泵(11)连通，所述水泵(11)输出端通过连接管(12)与水仓(13)连通，所述水仓(13)一侧设置有喷头(14)，所述喷头(14)呈直线等间距状分布。
