一种提速道岔辊轮调整专用尺的制作方法

本申请涉及铁路设备调整工具领域，特别涉及一种提速道岔辊轮调整专用尺。

背景技术：

1、道岔是铁路上的关键设施，能改变列车行进方向和选择行进线路的功能，辊轮则在道岔转换中起到了辅助转换和减少摩擦的作用。在电务的维护工作中，辊轮调整是一项常见且调整精度要求高的重要任务。目前铁路行业在进行辊轮调整时受调整垫片与水平尺接触面间隙和气泡水平仪精度不高影响，导致调整误差较大，并且在调整作业时需携带多件工具，靠眼睛观察水平仪水泡是否居中和1mm塞尺角度是否为45°，职工的劳动强度大，影响调整效率。而辊轮调整不达标会导致道岔转换阻力增大、功率超限、别卡等问题出现，影响行车设备正常使用。

技术实现思路

1、本申请实施例的目的在于提供一种提速道岔辊轮调整专用尺，目的集水平尺、塞尺、调整垫片功能于一体，减少了工具数量，提高了作业效率。

2、为实现上述目的，本申请提供如下技术方案：

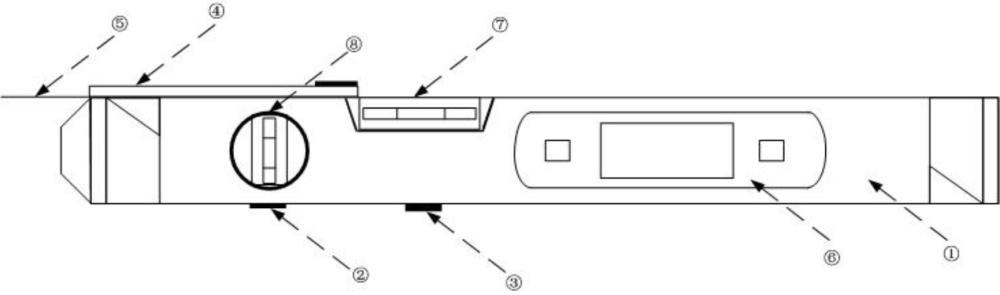

3、本申请实施例提供一种提速道岔辊轮调整专用尺，包括数显水平尺，所述数显水平尺、塞尺、调整垫片连接在一起，所述塞尺包括塞尺片及伸缩装置，塞尺片置于伸缩装置内，伸缩装置焊接在数显水平尺上侧；所述调整垫片设置在数显水平尺下侧，调整垫片与数显水平尺尺身紧密贴合粘在一起。

4、所述数显水平尺包括尺身、蓝色液晶显示屏、横向高精度水泡及纵向高精度水泡，蓝色液晶显示屏在数显水平尺尺身的中央，横向高精度水泡在蓝色液晶显示屏显的左侧，纵向高精度水泡在横向高精度水泡的左侧，纵向高精度水泡和横向高精度水泡均嵌入在数显水平尺尺身中。

5、所述调整垫片包括2mm强力圆柱形磁铁及3mm强力圆柱形磁铁。

6、所述横向高精度水泡及纵向高精度水泡为矿物油灌注的管体。

7、所述塞尺伸缩装置为金属外壳，所述塞尺片为不锈钢1mm金属片。

8、所述数显水平尺与塞尺伸缩装置之间采用焊接方式连接。

9、与现有技术相比，本发明的有益效果是：

10、本实用新型结构轻巧，携带方便。集水平尺、塞尺、调整垫片功能于一体，减少了携带工具数量，提高了调整效率，减少了劳动强度。可以将辊轮水平调整精确到0.1mm内，塞尺角度精确到1°。选择好相应的水平高度后，直接放在滑床板和辊轮上即可调整辊轮高度，调整简单。

1.一种提速道岔辊轮调整专用尺，其特征在于，包括数显水平尺，所述数显水平尺、塞尺、调整垫片连接在一起，所述塞尺包括塞尺片及伸缩装置，塞尺片置于伸缩装置内，伸缩装置焊接在数显水平尺上侧；所述调整垫片设置在数显水平尺下侧，调整垫片与数显水平尺尺身紧密贴合粘在一起；

2.根据权利要求1所述的一种提速道岔辊轮调整专用尺，其特征在于，所述调整垫片包括2mm强力圆柱形磁铁及3mm强力圆柱形磁铁。

3.根据权利要求1所述的一种提速道岔辊轮调整专用尺，其特征在于，所述横向高精度水泡及纵向高精度水泡为矿物油灌注的管体。

4.根据权利要求1所述的一种提速道岔辊轮调整专用尺，其特征在于，所述塞尺伸缩装置为金属外壳，所述塞尺片为不锈钢1mm金属片。

5.根据权利要求1所述的一种提速道岔辊轮调整专用尺，其特征在于，所述数显水平尺与塞尺伸缩装置之间采用焊接方式连接。
