一种自适应调姿与三维定位的预制箱梁高精度安装施工方法与流程

本发明涉及预制箱梁，尤其涉及一种自适应调姿与三维定位的预制箱梁高精度安装施工方法。

背景技术：

1、预制箱梁凭借其工厂化预制、质量可控、施工速度快等优势，已成为公路、铁路、市政桥梁上部结构的主流形式。

2、预制箱梁安装作为桥梁施工的核心工序，其施工精度、效率及安全性直接决定桥梁整体线形、受力性能、结构耐久性与工程建设周期。随着我国桥梁工程向大跨度、大吨位、高标准方向发展，传统预制箱梁安装施工工艺的技术弊端日益凸显，已难以满足现代桥梁工程的建设要求。

3、传统预制箱梁安装施工主要存在以下五大技术痛点：

4、其一，吊装姿态调控能力不足。箱梁起吊过程中易受吊点受力不均、偏心荷载及施工风荷载影响，产生倾斜、大幅晃动现象，不仅导致就位偏差大，还易引发箱梁与墩台、架桥机的磕碰损伤，甚至存在坠落安全风险。

5、其二，就位调整工序繁琐低效。箱梁初步就位后，需依赖人工通过千斤顶反复调整轴线、标高及横纵坡，单榀箱梁调整耗时通常超过1小时，且调整精度完全依赖操作人员经验，难以达到±2mm以内的高标准要求，调整过程中还易因局部受力过大造成箱梁底板、支座及墩台结构破损。

6、其三，支座安装质量难以保障。临时支护与永久支座安装不同步，箱梁下放时易出现单点冲击受力，导致永久支座局部受压、脱空、偏位，据行业统计，传统工艺下支座脱空率高达15%-20%，严重影响桥梁结构受力均匀性，后期易引发支座开裂、梁体变形等病害。

7、其四，全过程缺乏智能化监测调控手段。施工过程中姿态、位置、受力等关键参数依赖人工目测与经验判断，无法实现实时、精准的数字化监测与闭环控制，施工质量离散性大，难以满足高速铁路、城市快速路等高标准桥梁的线形设计要求。

8、其五，受力转换流程不规范。传统工艺多采用一次性快速卸载方式，箱梁从吊装受力到永久支座受力的转换过程剧烈，易产生局部应力集中，导致箱梁腹板、底板出现微裂缝，降低结构耐久性。

9、针对上述问题，现有相关技术多集中于单一环节的改进：部分技术通过优化吊装吊具结构提升吊装稳定性，但未解决姿态自动调控问题；部分技术对永久支座结构进行改良，试图降低支座脱空风险，但无法从施工工艺层面实现临时支护与永久支座的同步受力；还有部分技术引入了简单的定位监测设备，但未形成姿态调控-精准定位-支护安装-受力转换的全流程系统化解决方案。上述单一改进无法同时兼顾安装精度、施工效率、结构安全与工程成本，难以从根本上解决传统预制箱梁安装施工的核心技术难题。

10、基于此，本发明提出一种自适应调姿与三维定位的预制箱梁高精度安装施工方法，从施工工艺、专用装置、智能监测三方面进行系统性创新，全面攻克现有技术的技术瓶颈。

技术实现思路

1、为了克服现有技术的不足，本发明的目的之一在于提供一种自适应调姿与三维定位的预制箱梁高精度安装施工方法。

2、本发明的目的之一采用如下技术方案实现：

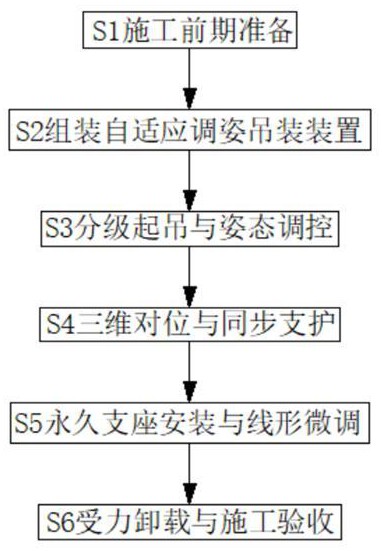

3、一种自适应调姿与三维定位的预制箱梁高精度安装施工方法，包括以下步骤：

4、s1施工前期准备：完成预制箱梁质量验收，调试吊装设备、自适应调姿吊装装置及三维定位系统，在墩顶盖梁上完成测量定位放线与基准监测点布设；

5、s2自适应调姿吊装装置组装：在预制箱梁顶板对称设置四组吊点，每组吊点对应安装一套自适应调姿吊装装置，将装置顶部与架桥机起重天车刚性连接，形成闭环姿态调控系统；

6、s3箱梁分级起吊与姿态自适应调控：对预制箱梁进行分级试吊并检查无异常后继续起升，通过闭环姿态调控系统实时采集并自动修正箱梁水平倾角，保持箱梁全程水平姿态，平稳转运至待安装墩顶上方预设高度处停止；

7、s4三维精准对位与同步临时支护：开启三维定位系统，配合墩顶放线标记完成箱梁纵、横轴线精准对位，启动墩顶同步液压支护系统，使支护结构与箱梁下放速度同步运行，完成箱梁初步就位与横向限位固定；

8、s5永久支座安装与线形精准微调：将永久支座精准安放至墩顶设计位置，联动调控临时支护系统与支座调平部件，精准调整箱梁标高、横坡及纵坡，实时监测桥梁线形，达标后完成永久支座与箱梁、墩台的可靠连接；

9、s6受力分步卸载与施工验收：缓慢解除吊装装置受力，完成箱梁从临时受力到永久受力的平稳转换，复核安装精度并检测结构受力状态，验收合格后开展后续桥梁上部结构施工。

10、进一步的，步骤2中所述自适应调姿吊装装置包括承重吊梁、液压调平油缸、倾角传感器、万向铰接吊具及锚固螺栓；所述液压调平油缸竖直安装于承重吊梁两端，缸杆下端通过万向铰接吊具与箱梁吊点预埋件铰接，所述倾角传感器固定于承重吊梁底部，用于实时采集箱梁水平倾角数据。

11、进一步的，所述液压调平油缸的行程不小于150mm，单缸调平精度为±0.1mm；所述倾角传感器的监测精度为±0.01°，其输出端与吊装设备控制系统电连接，实现姿态偏差的自动补偿。

12、进一步的，步骤3中所述分级试吊具体为：启动吊装设备缓慢提升箱梁，待箱梁离地30cm时停止起吊，检查各吊点受力状态、吊装装置连接可靠性及箱梁外观完整性，确认无异常后继续起升；箱梁转运至待安装墩顶上方距离设计标高50cm处停止，等待精准对位。

13、进一步的，步骤4中所述三维定位系统采用全站仪与激光定位仪联合监测模式，分别布设箱梁空间位置监测点与墩顶基准定位点；所述墩顶同步液压支护系统包括四组同步液压支护油缸，对称布置于永久支座安装点位两侧，其同步顶升误差不大于0.5mm。

14、进一步的，步骤4中所述同步临时支护具体为：四组同步液压支护油缸的顶升端与箱梁底部对应接触，跟随箱梁下放速度同步顶升，使箱梁重量逐步转移至临时支护结构；箱梁下放至临时支座上方后，通过墩顶横向限位顶杆顶住箱梁两侧翼缘板，锁定箱梁横向位置。

15、进一步的，步骤5中所述永久支座预先根据箱梁重量及设计受力参数选配，安放时使支座上座板与箱梁底板预埋钢板精准对齐；所述线形精准微调通过联动调控四组同步液压支护油缸的伸缩量与永久支座底部的调平垫片厚度实现，调整后箱梁就位的轴线、标高误差均控制在±1mm以内。

16、进一步的，步骤6中所述受力分步卸载具体为：按对角同步原则缓慢回缩自适应调姿吊装装置的液压调平油缸，分3-5次逐步解除吊装受力，每次卸载后静置2-3min监测箱梁姿态及支座受力变化，确认无异常后完成全部卸载，再移除吊装装置。

17、进一步的，步骤1中所述施工前期准备具体包括：核查预制箱梁混凝土强度、外观尺寸、预埋件位置及吊点设置质量，清理箱梁底板与墩顶盖梁杂物；组装并调试吊装设备的液压系统、姿态监测传感器及数据传输模块；采用全站仪在墩顶盖梁上放出箱梁纵向中心线、横向定位线、标高控制线，标记永久支座安装点位，并沿桥梁纵向布设线形基准监测点。

18、进一步的，步骤6中所述施工验收具体包括：采用全站仪复核箱梁轴线偏差、标高偏差及相邻箱梁间隙，采用应力检测仪检测各永久支座的受力均匀性，检查箱梁本体无破损、无裂缝；该施工方法适用于跨度20m-40m的大吨位预制箱梁安装，可应用于公路、铁路及市政桥梁工程。

19、相比现有技术，本发明的有益效果在于：

20、1、通过倾角传感器与液压调平油缸组成的闭环姿态调控系统，实时采集并自动修正箱梁水平倾角，全程保持箱梁水平倾角≤±0.03°，有效抵御风荷载及偏心荷载影响；结合全站仪与激光定位仪的三维联合监测技术，实现箱梁空间位置的数字化精准把控，最终将箱梁轴线、标高误差均控制在±1mm以内。

21、2、本发明实现了姿态调整、精准对位、线形微调的自动化控制，省去了传统工艺中人工反复调整箱梁位置的繁琐工序。

22、3、采用分级试吊制度，在箱梁离地30cm时进行全面安全检查，及时排除吊装隐患；自适应姿态调控系统从源头避免了箱梁倾斜、晃动及磕碰损伤；墩顶同步液压支护系统实现了箱梁下放与临时支护的协同受力，避免了单点冲击受力。

23、4、本发明通过同步支护与一体化支座安装技术，保证了永久支座全面均匀受力，避免了支座脱空、偏压导致的早期损坏；规范的受力转换流程消除了箱梁局部应力集中，防止了结构微裂缝的产生；高精度的安装质量保证了桥梁整体线形平顺，使结构受力符合设计要求，有效减少了后期桥梁病害的发生，延长了桥梁整体使用寿命，降低了全生命周期维护成本。

24、上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，而可依照说明书的内容予以实施，并且为了让本发明的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。
