内置电机式扫地车的制作方法

本技术涉及清扫车，特别涉及一种内置电机式扫地车。

背景技术：

1、随着城市环卫机械化进程加快，扫地车已成为道路、园区等场景清洁的核心装备，主刷组件作为直接清扫部件，其性能决定整机清洁效果与运维成本。当前主流主刷多采用单侧电机+皮带/链条传动结构，即驱动电机设于主刷滚筒的外侧，通过皮带或链条带动主刷轴旋转。但该结构易导致主刷轴受力不均，长期运转易偏心摆动，造成刷毛磨损不均、局部漏扫，崎岖地面作业时漏扫问题更突出；皮带、链条受灰尘侵蚀易松弛打滑，动力损耗大、电机负荷高，且摩擦产生高频噪音。

技术实现思路

1、本实用新型的主要目的是提出一种内置电机式扫地车，旨在解决上述问题。

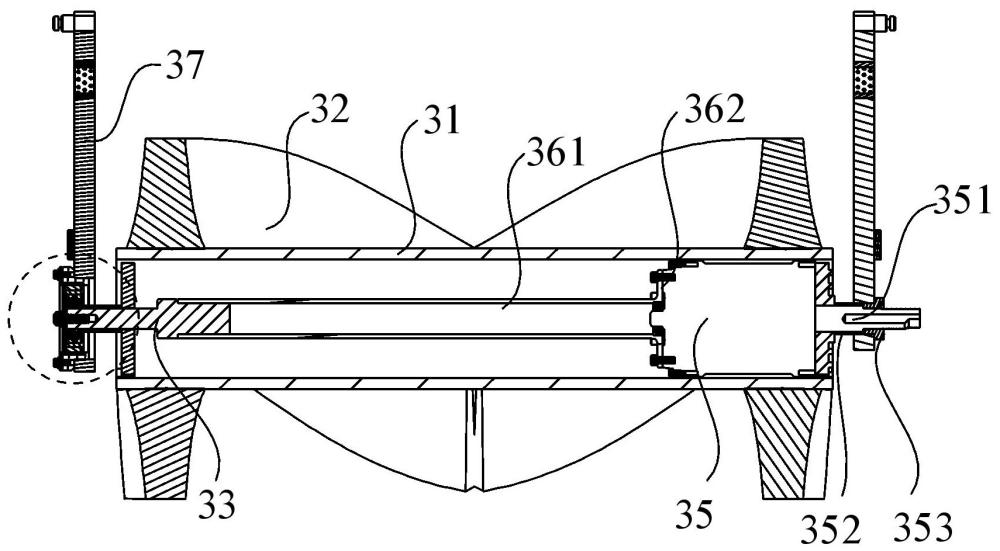

2、为实现上述目的，本实用新型提出的内置电机式扫地车，包括车体、主刷组件和边刷组件，所述主刷组件和边刷组件安装于所述车体的下端；所述主刷组件包括滚筒、刷毛、转轴、连接筒、驱动电机和两个端盖，所述滚筒为中空结构，所述滚筒的两端均具有多个定位凹槽；刷毛连接于所述滚筒的外周壁，用于清扫垃圾；转轴穿设于所述滚筒内；两个端盖分别安装于所述滚筒的两端，所述端盖的外周壁向外凸出多个定位凸起，所述定位凸起安装于所述定位凹槽中；所述连接筒的一端连接于所述转轴；所述驱动电机为外转子电机，位于所述滚筒内部，并且连接于其中一个端盖，所述连接筒的另一端与所述驱动电机连接，所述驱动电机带动连接筒和所述转轴转动，所述驱动电机带动与其连接的端盖转动，以带动滚筒和刷毛转动，并且驱动电机带动连接筒和转轴转动，带动另一侧的端盖转动，以带动滚筒和刷毛转动，以进行清扫操作。

3、在一实施方式中，所述端盖的外周壁向内凹陷，以形成多个连通所述滚筒内部和外界的连通通道。

4、在一实施方式中，所述驱动电机具有穿过端盖的固定轴，所述固定轴外还依次套设有第一套筒和第一锁紧件；所述转轴外还依次套设有第二套筒、轴承和第二锁紧件，通过第一锁紧件和第二锁紧件，将两个端盖分别压住滚筒的两端。

5、在一实施方式中，所述端盖与所述转轴过盈配合。

6、在一实施方式中，所述连接筒包括中空轴和法兰边，所述法兰边固定连接于所述驱动电机的转子。

7、在一实施方式中，所述端盖的外表面向外凸出多个加强凸圈，所述加强凸圈的厚度在1.5mm～5mm之间；所述端盖的厚度在15mm～20mm之间。

8、在一实施方式中，所述转轴和所述固定轴外还套设有摆动杆，所述摆动杆的另一端铰接于车体。

9、在一实施方式中，所述主刷组件还包括套设于所述轴承外的减震器；所述减震器包括内环、外环和位于内环和外环之间的橡胶圈，所述内环套设于所述轴承上。

10、在一实施方式中，所述扫地车还包括水箱、水泵和喷头，所述水箱安装于所述车体的前端，所述水泵、喷头和水箱之间通过连接管道连通，所述喷头位于所述边刷组件的前侧。

11、在一实施方式中，所述扫地车还包括垃圾容纳箱、风箱和风机，所述风箱和所述垃圾容纳箱安装于所述车体的后端，所述风机安装于所述风箱；所述垃圾容纳箱位于风箱的下方，所述垃圾容纳箱的前端靠近所述主刷组件设置。

12、本实用新型的扫地车的驱动电机内置于滚筒内部，通过电机输出端－转轴－端盖－滚筒的短路径传动，减少动力损耗；且定位凸起和定位凹槽嵌合定位避免部件相对打滑，使动力传递效率提升，主刷旋转更稳定，清扫速度均匀性提高。

1.一种内置电机式扫地车，其特征在于，包括车体、主刷组件和边刷组件，所述主刷组件和边刷组件均安装于所述车体的下端；所述主刷组件包括：

2.如权利要求1所述的内置电机式扫地车，其特征在于，所述端盖的外周壁向内凹陷，以形成多个连通所述滚筒内部和外界的连通通道。

3.如权利要求1所述的内置电机式扫地车，其特征在于，所述驱动电机具有穿过端盖的固定轴，所述固定轴外还依次套设有第一套筒和第一锁紧件；所述转轴外还依次套设有第二套筒、轴承和第二锁紧件，通过第一锁紧件和第二锁紧件，将两个端盖分别压住滚筒的两端。

4.如权利要求2所述的内置电机式扫地车，其特征在于，所述端盖与所述转轴过盈配合。

5.如权利要求1所述的内置电机式扫地车，其特征在于，所述连接筒包括中空轴和法兰边，所述法兰边固定连接于所述驱动电机的转子。

6.如权利要求1所述的内置电机式扫地车，其特征在于，所述端盖的外表面向外凸出多个加强凸圈，所述加强凸圈的厚度在1.5mm～5mm之间；所述端盖的厚度在15mm～20mm之间。

7.如权利要求3所述的内置电机式扫地车，其特征在于，所述转轴和所述固定轴外还套设有摆动杆，所述摆动杆的另一端铰接于车体。

8.如权利要求3所述的内置电机式扫地车，其特征在于，所述主刷组件还包括套设于所述轴承外的减震器；所述减震器包括内环、外环和位于内环和外环之间的橡胶圈，所述内环套设于所述轴承上。

9.如权利要求1所述的内置电机式扫地车，其特征在于，所述扫地车还包括水箱、水泵和喷头，所述水箱安装于所述车体的前端，所述水泵、喷头和水箱之间通过连接管道连通，所述喷头位于所述边刷组件的前侧。

10.如权利要求1所述的内置电机式扫地车，其特征在于，所述扫地车还包括垃圾容纳箱、风箱和风机，所述风箱和所述垃圾容纳箱安装于所述车体的后端，所述风机安装于所述风箱；所述垃圾容纳箱位于风箱的下方，所述垃圾容纳箱的前端靠近所述主刷组件设置。
