磁制冷单元及制冷装置的制作方法

本公开涉及磁制冷单元及制冷装置。

背景技术：

1、在专利文献1中公开了一种旋转磁场发生装置，该旋转磁场发生装置包括：沿周向布置有多个磁铁的圆盘、布置在通过将圆盘隔开间隔层叠以使多个磁铁分别对置而形成的磁场作用空间中的磁工质、以及使固定有圆盘的旋转轴（轴；shaft）旋转的驱动机构。

2、现有技术文献

3、专利文献

4、专利文献1：国际公开第2022/190586号

技术实现思路

1、－发明要解决的技术问题－

2、在沿旋转轴的轴向布置三个以上的磁铁，并对布置在磁铁之间的磁工质施加磁场的情况下，若使用磁动势相同的磁铁，则相对于磁工质所需的施加磁场强度而言，磁铁量会过剩，存在成本增大的问题。

3、本公开的目的在于，能够以必要的最低限度的磁铁量对磁工质施加适当的磁场。

4、－用以解决技术问题的技术方案－

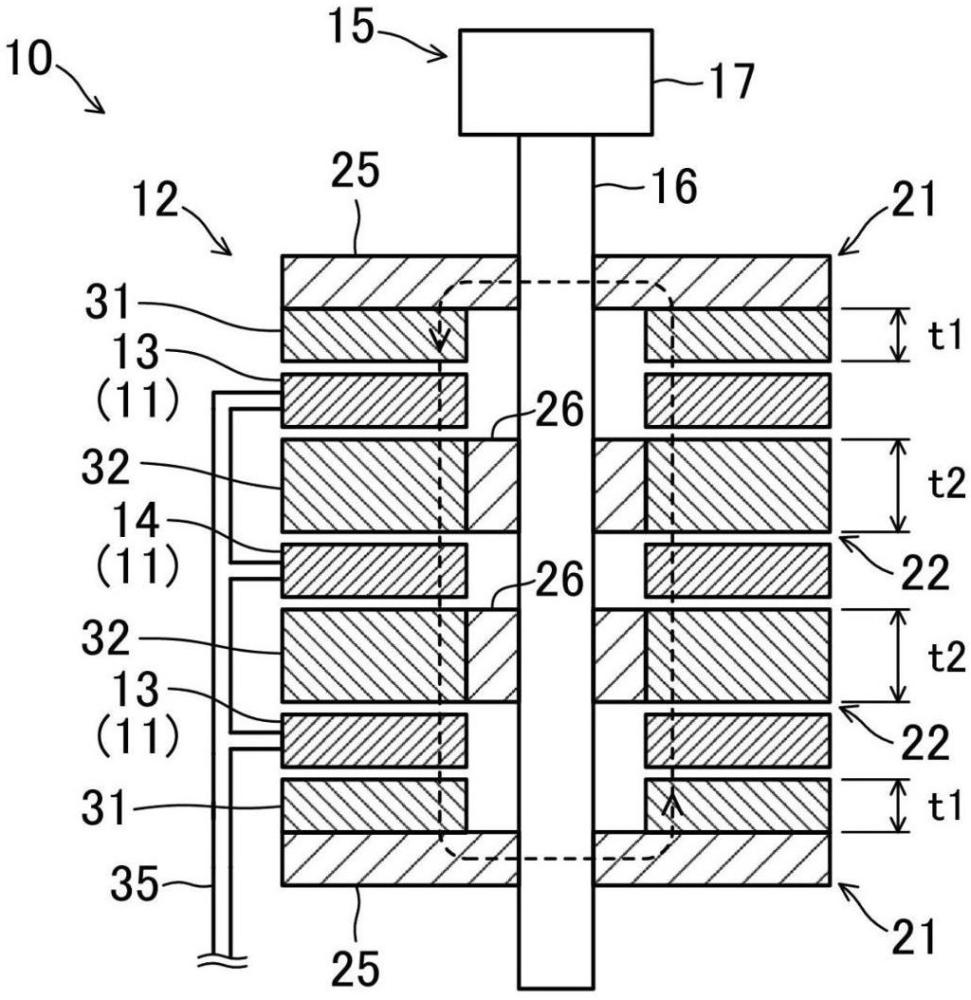

5、本公开的第一方面涉及一种磁制冷单元，其包括旋转轴16、两个第一旋转体21、第二旋转体22、第一磁工质13、第一磁铁31以及第二磁铁32，两个所述第一旋转体21沿所述旋转轴16的轴向隔开间隔地布置，并与所述旋转轴16一起旋转，所述第二旋转体22布置在两个所述第一旋转体21之间，并与所述旋转轴16一起旋转，所述第一磁工质13布置在所述第一旋转体21与所述第二旋转体22之间，所述第一磁铁31设置在所述第一旋转体21上，在所述旋转轴16的轴向上与所述第一磁工质13对置而对所述第一磁工质13施加磁场，所述第二磁铁32设置在所述第二旋转体22上，在所述旋转轴16的轴向上与所述第一磁工质13对置而对所述第一磁工质13施加磁场，所述第一磁铁31的磁动势f1、所述第二磁铁32的磁动势f2满足f1＜f2＜2×f1这一条件。

6、在第一方面中，通过适当地设定第一磁铁31的磁动势与第二磁铁32的磁动势，能够以必要的最低限度的磁铁量对第一磁工质13施加适当的磁场，并且能够实现第一磁铁31及第二磁铁32的成本降低。

7、本公开的第二方面在第一方面的磁制冷单元的基础上，所述第二旋转体22沿所述旋转轴16的轴向隔开间隔地设置有两个以上，所述磁制冷单元包括布置在两个所述第二旋转体22之间的第二磁工质14。

8、在第二方面中，通过设置多个第二旋转体22，能够对第二磁工质14施加磁场。

9、本公开的第三方面在第一或第二方面的磁制冷单元的基础上，所述第一磁铁31及所述第二磁铁32由矫顽力相同的材料制成，所述第一磁铁31的厚度t1、所述第二磁铁32的厚度t2满足t1＜t2＜2×t1这一条件。

10、在第三方面中，通过适当地设定第一磁铁31的厚度与第二磁铁32的厚度，能够改变第一磁铁31及第二磁铁32的磁动势。

11、本公开的第四方面在第一或第二方面的磁制冷单元的基础上，所述第一磁铁31及所述第二磁铁32由通过对绕组40通电而产生磁动势的电磁铁50构成，就所述第一磁铁31与所述第二磁铁32而言，所述绕组40的匝数及所通电的电流值中的至少一者不同。

12、在第四方面中，通过适当地设定第一磁铁31及第二磁铁32的绕组40的匝数以及所通电的电流值中的至少一者，从而能够改变第一磁铁31及第二磁铁32的磁动势。

13、本公开的第五方面涉及一种制冷装置，其包括第一～第四方面中任一方面的磁制冷单元10、以及与所述磁制冷单元10进行热交换的热介质回路2。

14、在第五方面中，能够提供包括磁制冷单元10和热介质回路2的制冷装置。

1.一种磁制冷单元，其特征在于：

2.根据权利要求1所述的磁制冷单元，其特征在于：

3.根据权利要求1或2所述的磁制冷单元，其特征在于：

4.根据权利要求1或2所述的磁制冷单元，其特征在于：

5.一种制冷装置，其特征在于：
