制冷剂排出装置以及制冷剂排出方法与流程

本公开涉及制冷剂排出装置以及制冷剂排出方法。

背景技术：

1、以往，作为全球变暖系数即gwp(global warming potential)值低的制冷剂，已知有将强燃性制冷剂封入制冷剂回路的制冷装置。这种制冷装置在早期识别制冷剂从制冷剂回路漏出，避免制冷剂燃烧是很重要的。

2、专利文献1公开了一种制冷循环装置，除了制冷剂之外，还在制冷剂回路中封入了作为硫系着臭剂的臭气成分。随着制冷剂从制冷剂回路漏出，臭气成分也一起漏出，由此周围的人能够识别到异常并寻求采取必要的应对。

3、<现有技术文献>

4、<专利文献>

5、专利文献1：日本特许第7162786号公报

技术实现思路

1、<本发明要解决的问题>

2、但是，在进行包括制冷装置的撤去、配管的更换和补修等的维护或点检等时，作业人员有时会进行将封入的制冷剂从制冷剂回路取出的制冷剂取出作业。gwp值低的制冷剂可以从制冷剂回路向大气等制冷剂回路外排出制冷剂，但是在制冷剂回路中封入有臭气成分的情况下，臭气成分也会被排出。当臭气成分被排出到制冷装置的外部时，会产生不知状况的周围的人识别异常、或者感到不快等不良状况。

3、本公开提供一种在从制冷装置排出制冷剂时能够抑制臭气成分的技术。

4、<用于解决问题的手段>

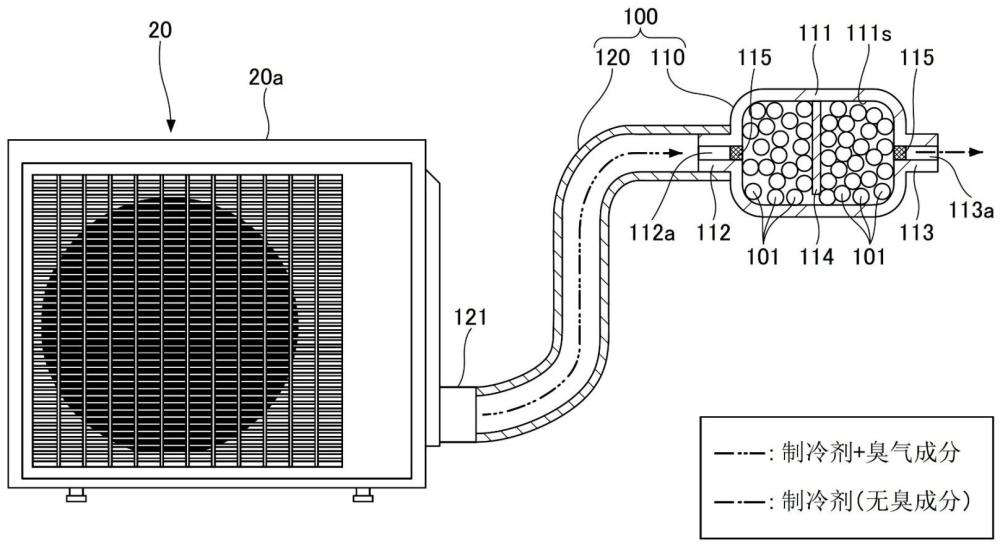

5、本公开的第1方式是一种制冷剂排出装置，用于从具有封入制冷剂以及臭气成分并使该制冷剂以及该臭气成分循环的制冷剂回路的制冷装置排出所述制冷剂，其具有：主体部，其收容有用于捕捉所述臭气成分的物质；导入端口，其与所述主体部连接，能够将从所述制冷装置排出的所述制冷剂以及所述臭气成分导入到所述主体部中；以及排出端口，其设置在所述主体部中与所述导入端口不同的位置，从所述主体部向所述主体部以外排出所述制冷剂。

6、根据上述，制冷剂排出装置能够从制冷装置向主体部导入制冷剂以及臭气成分，并通过内部的物质稳定地捕捉臭气成分。由此，制冷剂排出装置在从制冷装置排出制冷剂时能够抑制臭气成分。其结果，在制冷剂取出作业时，能够避免臭气成分向周围扩散，周围的人识别到异常、感到不快等不良状况。

7、此外，所述导入端口与所述制冷装置的服务端口连接。

8、由此，作业人员能够将制冷剂排出装置简单地安装于制冷装置，使封入制冷剂回路的制冷剂以及臭气成分流入主体部。

9、此外，具备连接在所述导入端口与所述服务端口之间的软管。

10、由此，能够提高在制冷剂取出作业中配置主体部时的自由度，因此作业人员能够将主体部载置于适当的场所。

11、此外，具备与所述排出端口连接并回收从所述排出端口排出的所述制冷剂的储罐。

12、由此，在制冷剂取出作业中，能够抑制制冷装置的制冷剂被排出到大气的情况。

13、此外，在所述主体部、以及所述导入端口与所述主体部之间中的至少一方，设有分离部和冷却部，所述分离部流入所述制冷剂、所述臭气成分以及冷冻机油，分离为液体和气体，所述冷却部对所述制冷剂、所述臭气成分以及所述冷冻机油进行冷却。

14、由此，制冷剂排出装置即使在排出制冷剂、臭气成分以及冷冻机油的情况下，也能够良好地分离并排出冷冻机油。即，制冷剂排出装置通过在分离部从气体状的制冷剂分离臭气成分，能够降低与制冷剂一起排出到密闭系统外（外部或制冷剂回收装置等）的臭气成分的量。

15、此外，所述物质是能够吸附所述臭气成分的吸附剂。

16、由此，物质能够稳定地吸附流入主体部的臭气成分。进而，作业人员能够简单地使用制冷剂排出装置，能够促进制冷剂取出作业的效率化。

17、此外，所述物质是使所述臭气成分变质为无臭成分的催化剂。

18、由此，物质能够稳定地使流入主体部的臭气成分变质为无臭成分。

19、此外，所述物质是贮存在所述主体部的内部的液体，所述臭气成分通过从所述导入端口导入从而通过所述液体。

20、由此，制冷剂排出装置能够在使臭气成分通过作为液体的物质的期间，充分地捕捉臭气成分。

21、此外，所述物质是使所述臭气成分氧化而变质为无臭成分的氧化剂。

22、在该情况下，物质也能够稳定地使流入主体部的臭气成分变质为无臭成分。

23、此外，所述物质与所述臭气成分的汉森溶解度参数的距离为10以下。

24、由此，制冷剂排出装置能够使臭气成分充分地溶解于作为液体的物质中，能够防止臭气成分从物质排出的情况。

25、此外，所述制冷剂为强燃性制冷剂。

26、由此，制冷剂排出装置能够排出抑制了臭气成分的强燃性制冷剂，作业人员能够安全地进行制冷剂取出作业。

27、此外，所述制冷剂是以烃系为主成分的制冷剂。

28、由此，即使在制冷剂取出作业中排出制冷剂，也能够避免环境污染。

29、此外，所述臭气成分包含四氢噻吩、二甲基硫醚、乙基甲基硫醚、环己烯中的任意一者或者其中的1个以上作为成分。

30、由此，制冷装置在从制冷剂回路的制冷剂的漏出时，能够通过臭气成分使人顺利地识别泄漏。此外，制冷剂排出装置能够稳定地捕捉该臭气成分。

31、此外，本公开的第2方式是从具有封入制冷剂以及臭气成分并使该制冷剂以及该臭气成分循环的制冷剂回路的制冷装置排出所述制冷剂的制冷剂排出方法，其具有：连接步骤，相对于所述制冷装置直接或间接地连接制冷剂排出装置的导入端口；以及排出步骤，通过所述导入端口从所述制冷装置向所述制冷剂排出装置的主体部导入所述制冷剂以及所述臭气成分，在由收容于所述主体部的物质捕捉所述臭气成分之后，从设置于所述主体部中与所述导入端口不同位置的排出端口向所述主体部以外排出所述制冷剂。

32、根据上述，在第2方式所涉及的制冷剂排出方法中，在从制冷装置排出制冷剂时，也能够抑制臭气成分。

33、此外，本公开的第3方式是从具有封入制冷剂、臭气成分以及冷冻机油并使所述制冷剂以及所述臭气成分循环的制冷剂回路的制冷装置排出所述制冷剂的制冷剂排出方法，其具有：冷却工序，在从所述制冷装置的所述制冷剂、所述臭气成分以及所述冷冻机油的排出中，对所述制冷剂、所述臭气成分以及所述冷冻机油进行冷却；分离工序，使包含所述制冷剂以及所述臭气成分的气体从所述冷冻机油分离；以及吸附工序，在进行了所述冷却工序以及所述分离工序中的至少一方的工序之后，通过物质来吸附所述制冷剂或所述冷冻机油中包含的所述臭气成分。

34、根据上述，在第3方式所涉及的制冷剂排出方法中，在从制冷装置排出制冷剂时，也能够抑制臭气成分。

1.一种制冷剂排出装置，是从具有封入制冷剂以及臭气成分并使该制冷剂以及该臭气成分循环的制冷剂回路（10）的制冷装置（1）排出所述制冷剂的制冷剂排出装置（100、200、300），其具有：

2.根据权利要求1所述的制冷剂排出装置，其中，

3.根据权利要求2所述的制冷剂排出装置，其中，

4.根据权利要求1至3中任一项所述的制冷剂排出装置，其中，

5.根据权利要求1至4中任一项所述的制冷剂排出装置，其中，

6.根据权利要求1至5中任一项所述的制冷剂排出装置，其中，

7.根据权利要求1至5中任一项所述的制冷剂排出装置，其中，

8.根据权利要求1至5中任一项所述的制冷剂排出装置，其中，

9.根据权利要求8所述的制冷剂排出装置，其中，

10.根据权利要求8所述的制冷剂排出装置，其中，

11.根据权利要求1至10中任一项所述的制冷剂排出装置，其中，

12.根据权利要求1至10中任一项所述的制冷剂排出装置，其中，

13.根据权利要求12所述的制冷剂排出装置，其中，

14.一种制冷剂排出方法，是从具有封入制冷剂以及臭气成分并使该制冷剂以及该臭气成分循环的制冷剂回路（10）的制冷装置（1）排出所述制冷剂的制冷剂排出方法，其具有：

15.一种制冷剂排出方法，是从具有封入制冷剂、臭气成分以及冷冻机油并使所述制冷剂以及所述臭气成分循环的制冷剂回路（10）的制冷装置（1）排出所述制冷剂的制冷剂排出方法，其具有：
