冷冻或冷藏设备的排水装置的制作方法

摘要: 本发明涉及一种冷冻或冷藏设备的冷凝水排水技术,特别是指一种冷冻或冷藏设备的排水装置。背景技术:1、目前使用市面上的冷冻柜或冷藏柜,其冷凝水排水装置通常置于其底部...
冷冻或冷藏设备的排水装置的制作方法

本发明涉及一种冷冻或冷藏设备的冷凝水排水技术,特别是指一种冷冻或冷藏设备的排水装置。

背景技术:

1、目前使用市面上的冷冻柜或冷藏柜,其冷凝水排水装置通常置于其底部,因此通常制成扁形盒体,而在冷冻柜底部进行集水及排水的工作。然而,在长时间使用后,此排水装置会因为灰尘落入或昆虫进入造成大量异物堆积,更有甚者,有些肉品商人的冷冻柜可能还会有肉类残渣掉入,这些都很可能造成异物进入排水装置,而将马达叶轮卡住而无法运转,进而使得排水功能失效,无法提供排水功能。

2、另外,在排水装置卡住脏污时,如何进行维修也是很大的问题,目前已知的技术大多是将集水盒内分隔出二个空间,马达、控制器及管线一个个设置于一个不会进水的空间,而另一空间就用来集水,借由管线通入有水的空间来进行汲水及排水。然而,在维修时,需要将马达、控制器、管线等一个个的自集水盒上的锁固螺丝卸下,这相当的麻烦,使得维修成本居高不下。

3、因此,如何能使排水装置不易卡住脏污而能顺利的正常工作,且即使发生堵塞卡污的状况时也能方便维修,就是本案所欲解决的课题。

技术实现思路

1、本发明的主要目的即在于提出一种冷冻或冷藏设备的排水装置,其可使排水泵不易卡住脏污而能顺利的正常工作。

2、本发明的再一目的即在于提出一种冷冻或冷藏设备的排水装置,其可方便将壳体自集水槽中取出以进行维修。

3、为了达成上述目的,本发明提出一种冷冻或冷藏设备的排水装置,包含有:一集水槽,具有四侧壁与一底板组合而呈矩形,各该侧壁做为矩形的一边,该集水槽用以收集一冷冻或冷藏设备的冷凝水;一壳体,能拆卸地设于该集水槽,且位于该集水槽内;一控制单元,设于该壳体;一排水泵,设于该壳体且位于该集水槽内,并且电性连接于该控制单元,该排水泵具有一排水管延伸至该集水槽外;以及一水位侦测单元,设于该壳体且位于该集水槽内,并且电性连接于该控制单元,该水位侦测单元具有一水位侦测浮筒;其中,该壳体具有二设置部,该壳体借由该二设置部以能拆卸的方式设置于该集水槽的相邻的二该侧壁;该壳体具有一围墙,该围墙具有二侧边分别与该集水槽的二该侧壁相抵而于该集水槽内局部围合出一内部空间,该控制单元、该排水泵及该水位侦测单元均位于该内部空间内,该围墙底部具有由下往上凹设的多个镂空部,且该多个镂空部彼此间相间隔设置,该围墙底部抵于该底板,该多个镂空部即与该底板间形成供水通过的多个通道,让该集水槽内的水可以由该多个镂空部进入该内部空间。

4、其中,该集水槽的相邻二该侧壁各具有一挂部,该壳体的该二设置部呈挂勾状,而以该二设置部穿过该挂部而能拆卸地挂置于该二侧壁。

5、其中,该壳体具有一防水盒、一第一架体以及一第二架体,该控制单元设于该防水盒内,该第一架体能拆卸地设于该防水盒,该水位侦测单元设于该第一架体,该第二架体能拆卸地设于该防水盒,该排水泵设于该第二架体,该围墙由该第一架体及该第二架体的边缘向下延伸并联合形成。

6、其中,该第一架体与该防水盒之间由一挂勾与挂槽的结构来形成能拆卸的设置关系,该第二架体与该防水盒之间由一挂勾与挂槽的结构来形成能拆卸的设置关系。

7、其中,该集水槽的相邻二该侧壁各具有一挂部,该二设置部设于该防水盒且呈挂勾状,并借由该二设置部能拆卸地挂置于该二侧壁的各该挂部。

8、其中,该围墙更具有一进水口,该进水口的截面积大于一该通道的截面积,且更以一滤网设于该进水口。

9、其中,该围墙的侧边与该集水槽的相对二该侧壁相抵而于该集水槽内局部围合出一内部空间。

10、其中,该围墙的侧边与该集水槽的相邻二该侧壁相抵而于该集水槽内局部围合出一内部空间。

11、其中,该水位侦测单元更具有一溢水侦测浮筒。

12、其中,该集水槽的一该侧壁设有由上向下凹设的一容槽,该排水管由该容槽穿出该集水槽。

13、借此,本发明可以使排水泵不易卡住脏污而能顺利的正常工作,而且,还可方便将该壳体自该集水槽中取出以进行维修。

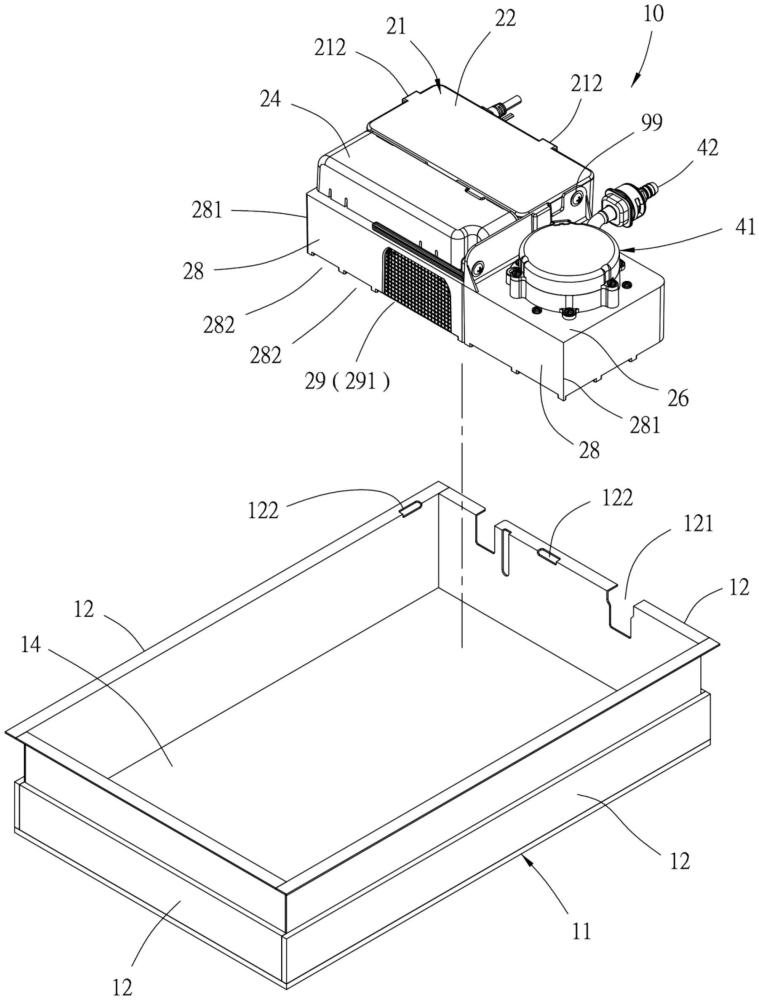

14、以下结合附图和具体实施例对本发明进行详细描述,但不作为对本发明的限定。

1.一种冷冻或冷藏设备的排水装置,包含有:

2.根据权利要求1所述的冷冻或冷藏设备的排水装置,其特征在于:该集水槽的相邻二该侧壁各具有一挂部,该壳体的该二设置部呈挂勾状,而以该二设置部穿过该挂部而能拆卸地挂置于该二侧壁。

3.根据权利要求1所述的冷冻或冷藏设备的排水装置,其特征在于:该壳体具有一防水盒、一第一架体以及一第二架体,该控制单元设于该防水盒内,该第一架体能拆卸地设于该防水盒,该水位侦测单元设于该第一架体,该第二架体能拆卸地设于该防水盒,该排水泵设于该第二架体,该围墙由该第一架体及该第二架体的边缘向下延伸并联合形成。

4.根据权利要求3所述的冷冻或冷藏设备的排水装置,其特征在于:该第一架体与该防水盒之间由一挂勾与挂槽的结构来形成能拆卸的设置关系,该第二架体与该防水盒之间由一挂勾与挂槽的结构来形成能拆卸的设置关系。

5.根据权利要求3所述的冷冻或冷藏设备的排水装置,其特征在于:该集水槽的相邻二该侧壁各具有一挂部,该二设置部设于该防水盒且呈挂勾状,并借由该二设置部能拆卸地挂置于该二侧壁的各该挂部。

6.根据权利要求1所述的冷冻或冷藏设备的排水装置,其特征在于:该围墙更具有一进水口,该进水口的截面积大于一该通道的截面积,且更以一滤网设于该进水口。

7.根据权利要求1所述的冷冻或冷藏设备的排水装置,其特征在于:该围墙的侧边与该集水槽的相对二该侧壁相抵而于该集水槽内局部围合出一内部空间。

8.根据权利要求1所述的冷冻或冷藏设备的排水装置,其特征在于:该围墙的侧边与该集水槽的相邻二该侧壁相抵而于该集水槽内局部围合出一内部空间。

9.根据权利要求1所述的冷冻或冷藏设备的排水装置,其特征在于:该水位侦测单元更具有一溢水侦测浮筒。

10.根据权利要求1所述的冷冻或冷藏设备的排水装置,其特征在于:该集水槽的一该侧壁设有由上向下凹设的一容槽,该排水管由该容槽穿出该集水槽。
