冰箱门、冰箱及冰箱门的制造方法与流程

本申请涉及制冷设备，尤其涉及一种冰箱门、冰箱及冰箱门的制造方法。

背景技术：

1、传统的冰箱门上设置金属层，金属层具有可磁吸性，用户可在冰箱门的表面吸附冰箱贴、便签等。近年来，玻璃面板以外观质感好、耐腐蚀等优点逐渐应用于冰箱门中。为了使玻璃面板也具有磁吸功能，通常在玻璃面板的正面设置多层含有铁粉或磁粉的磁性油墨层。

2、为了保证玻璃面板有足够的磁吸力，需要多次涂刷磁性油墨层形成一定的厚度。然而，磁性油墨的成本较高，提升了冰箱的售价，难以规模化推广；另外，磁性油墨层的涂刷工艺较为复杂，不良率高，导致成品率低，无形中也增加了制造成本。

技术实现思路

1、为了解决上述技术缺陷之一，本申请实施例中提供了一种冰箱门、冰箱及冰箱门的制造方法。

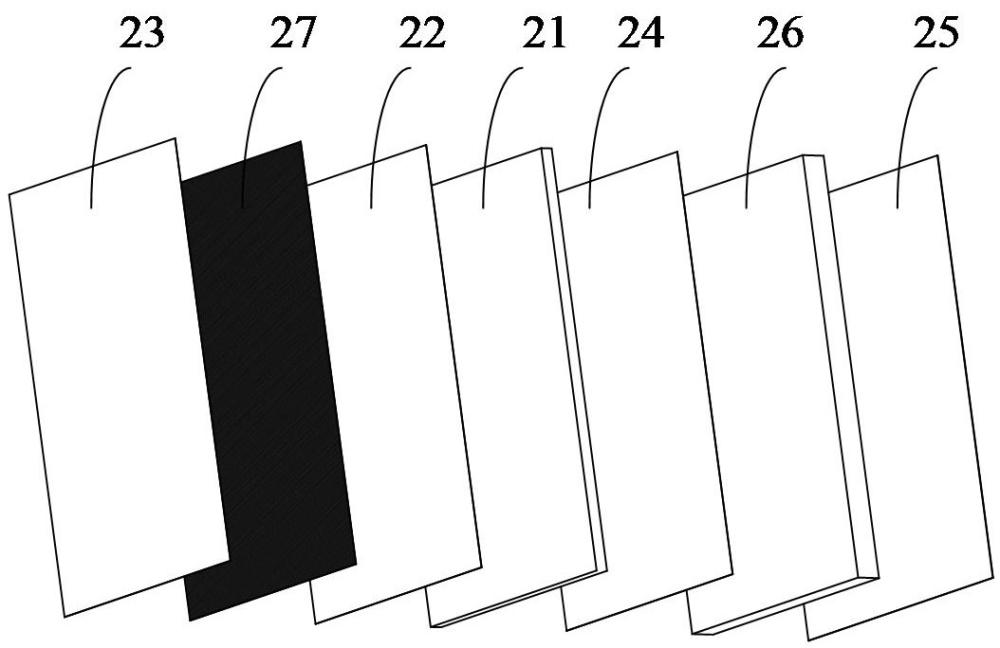

2、根据本申请实施例的第一个方面，提供了一种冰箱门，包括：

3、玻璃基板；玻璃基板具有相对的第一表面和第二表面，第一表面为冰箱门安装至冰箱之后位于冰箱外侧的表面；

4、光油层，设置于玻璃基板的第一表面；

5、磁吸油墨层，设置于光油层的表面；

6、外观图案层，设置于磁吸油墨层的表面；

7、磁吸金属板，设置于玻璃基板的第二表面。

8、如上所述的冰箱门，还包括：

9、门内胆，设置于磁吸金属板的表面；

10、发泡层，形成于磁吸金属板与门内胆之间。

11、如上所述的冰箱门，磁吸油墨层的厚度为0.05mm-0.2mm。

12、如上所述的冰箱门，光油层的厚度为5μm-80μm。

13、如上所述的冰箱门，玻璃基板的厚度为1.2mm-2.5mm，磁吸金属板的厚度为0.1mm-1.5mm。

14、如上所述的冰箱门，其特征在于，玻璃基板为钢化玻璃，磁吸金属板为钢板。

15、根据本申请实施例的第二个方面，提供了一种冰箱门的制造方法，包括：

16、在玻璃基板的第一表面通过丝网印刷工艺形成光油层；

17、通过丝网印刷工艺在光油层的表面形成磁吸油墨层；

18、通过丝网印刷工艺在磁吸油墨层的表面形成外观图案层；

19、将玻璃基板与门框安装固定，形成门壳组件；

20、将门壳组件放置于第一模具内，使玻璃基板的第一表面朝向第一模具的内侧方向；

21、在玻璃基板的第二表面固定磁吸金属板。

22、如上所述的制造方法，还包括：

23、在磁吸金属板的表面注入发泡材料；

24、将门内胆放置于第二模具内；

25、将第一模具与第二模具合模，发泡材料固化后形成发泡层。

26、如上所述的制造方法，玻璃基板的厚度为1.2mm-2.5mm，磁吸金属板的厚度为0.1mm-1.5mm；光油层的厚度为5μm-80μm，磁吸油墨层的厚度为0.05mm-0.2mm，外观图案层的厚度为10μm-150μm。

27、根据本申请实施例的第三个方面，提供了一种冰箱，包括：如上所述的冰箱门，或包括采用如上方法制造得到的冰箱门。

28、本申请实施例所提供的技术方案，冰箱门采用玻璃基板；玻璃基板具有相对的第一表面和第二表面，第一表面为冰箱门安装至冰箱之后位于冰箱外侧的表面；光油层，设置于玻璃基板的第一表面；磁吸油墨层，设置于光油层的表面；外观图案层，设置于磁吸油墨层的表面；磁吸金属板，设置于玻璃基板的第二表面；门内胆，设置于磁吸金属板的表面；发泡层，形成于磁吸金属板与门内胆之间；上述磁吸金属板和磁吸油墨层都具有磁吸能力，能够提高磁吸能力，吸附较大重量的冰箱贴。并且，磁吸金属板的成本比磁性油墨低的多，能够降低冰箱的售价，该方案能应用于多种型号的冰箱中，利于大规模推广。另外，采用磁吸金属板的制造工艺更为简单，能够提升成品率，降低制造成本，能进一步降低冰箱售价。

1.一种冰箱门，其特征在于，包括：

2.根据权利要求1所述的冰箱门，其特征在于，还包括：

3.根据权利要求1所述的冰箱门，其特征在于，磁吸油墨层的厚度为0.05mm-0.2mm。

4.根据权利要求1所述的冰箱门，其特征在于，光油层的厚度为5μm-80μm。

5.根据权利要求1所述的冰箱门，其特征在于，玻璃基板的厚度为1.2mm-2.5mm，磁吸金属板的厚度为0.1mm-1.5mm。

6.根据权利要求1所述的冰箱门，其特征在于，玻璃基板为钢化玻璃，磁吸金属板为钢板。

7.一种冰箱门的制造方法，其特征在于，包括：

8.根据权利要求7所述的制造方法，其特征在于，还包括：

9.根据权利要求7或8所述的制造方法，其特征在于，玻璃基板的厚度为1.2mm-2.5mm，磁吸金属板的厚度为0.1mm-1.5mm；光油层的厚度为5μm-80μm，磁吸油墨层的厚度为0.05mm-0.2mm，外观图案层的厚度为10μm-150μm。

10.一种冰箱，其特征在于，包括：权利要求1-6任一项所述的冰箱门，或包括采用权利要求7-9任一项方法制造得到的冰箱门。
