一种用于包装装潢印刷品印刷的前置除尘机构及其使用方法与流程

本发明属于包装装潢印刷设备，尤其涉及一种用于包装装潢印刷品印刷的前置除尘机构。

背景技术：

1、包装装潢印刷广泛应用于食品、日化、电子等外包装领域，适用基材包含薄膜、各类卡纸及瓦楞纸板等多种材质。基材在裁切、复卷、转运及上机输送过程中，表面及边角缝隙易附着纸粉、纤维、浮尘与微粒杂质，同时，高分子膜与纸质基材高速输送易产生静电，牢固吸附细微粉尘，常规除尘方式难以清除。

2、印刷前除尘不彻底，极易引发印刷漏白、墨点瑕疵、套印偏移、油墨附着力差等质量缺陷，大幅提升产品不良率；且残留粉尘会磨损印刷胶辊、版辊，加速设备老化，显著增加生产次品成本与设备维护成本。

3、现有技术存在的问题是：传统除尘结构采用固定式间距设计，无法根据基材厚度、平整度实现自适应贴合，薄型高光薄膜易被硬质除尘结构划伤，厚瓦楞纸板则存在除尘死角，接触式粘尘辊长期作业易积攒固化粉尘，仅依靠外置集尘纸转移杂质，无法清除辊体残留的顽固杂质，长期使用会引发二次污染。

技术实现思路

1、针对现有技术存在的问题，本发明提供了一种用于包装装潢印刷品印刷的前置除尘机构，具备高效除尘和可持续作业的优点，解决了现有传统除尘结构采用固定式间距设计，无法根据基材厚度、平整度实现自适应贴合，薄型高光薄膜易被硬质除尘结构划伤，厚瓦楞纸板则存在除尘死角，接触式粘尘辊长期作业易积攒固化粉尘，仅依靠外置集尘纸转移杂质，无法清除辊体残留的顽固杂质，长期使用会引发二次污染的问题。

2、本发明是这样实现的，一种用于包装装潢印刷品印刷的前置除尘机构，包括支撑架、万向轮、工作仓、控制台、传送组件、支撑组件、升降组件和吸尘组件，所述万向轮固定连接于支撑架底部表面，所述万向轮设置有四个，均匀分布于支撑架底部表面，所述工作仓固定连接于支撑架顶部表面，所述控制台固定连接于工作仓前侧表面，所述传送组件设置于工作仓内部，所述支撑组件设置于传送组件底部，所述升降组件设置于工作仓后侧表面，所述吸尘组件设置于升降组件底部。

3、作为本发明优选的，所述传送组件包括传送架，所述传送架固定连接于工作仓左右两侧表面，所述传送架内部转动连接有主动辊，所述主动辊设置有若干个，且相互平行设置。

4、作为本发明优选的，所述支撑组件包括固定板，所述固定板固定连接于传送架底部表面，所述固定板设置有两个，两个所述固定板中间转轴连接有支撑杆，两个所述固定板左侧表面固定连接有限位板，所述支撑杆底部固定连接有防滑板，所述传送架底部固定连接有固定器，所述固定器位于支撑杆右侧；

5、所述支撑组件设置有四组，四组所述支撑组件均匀分布于左右两侧传送架底部四角。

6、作为本发明优选的，所述升降组件包括升降槽，所述升降槽开设于工作仓内壁后侧表面，所述升降槽底部固定连接有一号电机，所述一号电机顶部固定连接有螺杆，所述螺杆表面套设有螺纹环，所述螺纹环外侧转动连接有升降器，所述升降器滑动连接于升降槽内部。

7、作为本发明优选的，所述吸尘组件包括一号吸尘板，所述一号吸尘板固定连接于升降器后侧表面，且滑动连接于工作仓外壁左右两侧表面，所述一号吸尘板底部开设有一号负压吸尘口，所述一号吸尘板底部固定连通有一号吸尘软管，所述工作仓后侧表面固定连接有承重板，所述承重板顶部固定连接有储存仓，所述一号吸尘软管固定连通于储存仓顶部，所述传送架内壁前后两侧表面固定连接有二号吸尘板，所述二号吸尘板设置有两个，分别设置于两侧传送架内部，所述二号吸尘板顶部开设有二号负压吸尘口，所述二号吸尘板后侧表面固定连通有二号吸尘软管，所述二号吸尘软管固定连通于储存仓顶部。

8、作为本发明优选的，所述储存仓后侧开设有滑动槽，所述滑动槽内部滑动连接有集尘盒，所述集尘盒后侧表面固定连接有把手，所述集尘盒与一号吸尘软管和二号吸尘软管相互连通。

9、作为本发明优选的，所述升降器前侧表面转动连接有自动转杆，所述自动转杆表面固定连接有滚刷。

10、作为本发明优选的，所述工作仓前侧表面固定连接有二号电机，所述二号电机后侧输出端固定连接有转杆，所述转杆贯穿工作仓前侧表面，所述转杆后侧表面固定连接有转盘，所述转盘后侧表面转动连接有粘尘辊，所述粘尘辊设置有四个，圆周分布于转盘后侧表面一周，每个所述粘尘辊可单独自转，所述粘尘辊后侧表面转动连接有相同的转盘，所述转盘后侧转动连接于工作仓内壁后侧表面，所述工作仓前后两侧表面固定连接有刮尘器，所述刮尘器和底部粘尘辊表面接触，所述工作仓底部开设有收集槽，所述收集槽贯穿工作仓前侧表面，所述收集槽内部滑动连接有收集盒。

11、与现有技术相比，本发明的有益效果如下：

12、1、本发明通过设置支撑架、万向轮、工作仓、控制台、传送组件、支撑组件、升降组件、吸尘组件、滑动槽、集尘盒、把手、自动转杆、滚刷、二号电机、转杆、转盘、粘尘辊、刮尘器、收集槽和收集盒，达到了高效除尘和可持续作业的效果。

13、2、本发明通过设置传送组件，可以自动对需要除尘的印刷品进行传送，无需人力接入。

14、3、本发明通过设置支撑组件，可以对传送组件进行支撑，防止印刷品过重导致除尘机构倾倒。

15、4、本发明通过设置升降组件，可以根据不同厚度的印刷品，调节吸尘组件的高度。

16、5、本发明通过设置吸尘组件，可以对印刷品的上下两面进行吸尘，去除易去除附着粉末。

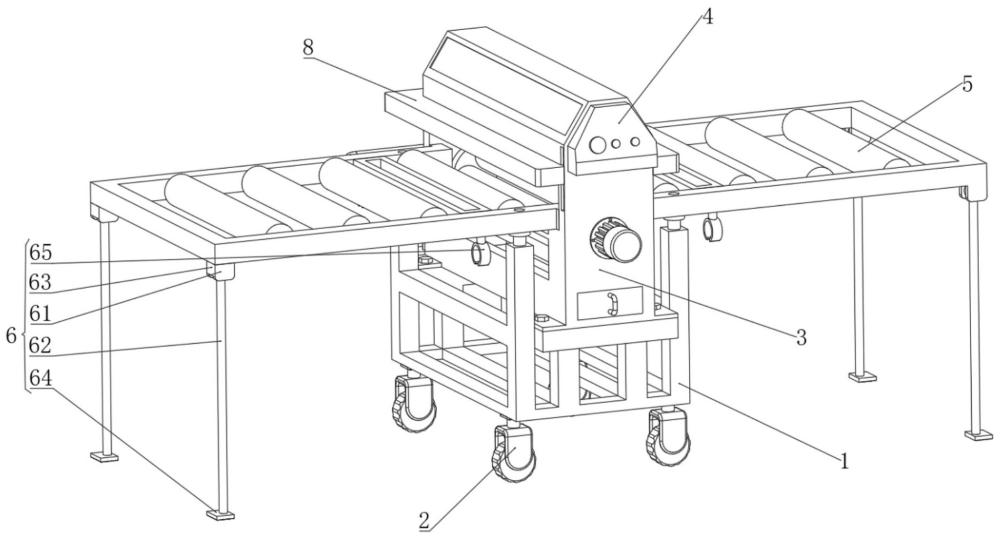

1.一种用于包装装潢印刷品印刷的前置除尘机构，包括支撑架（1）、万向轮（2）、工作仓（3）、控制台（4）、传送组件（5）、支撑组件（6）、升降组件（7）和吸尘组件（8），其特征在于：所述万向轮（2）固定连接于支撑架（1）底部表面，所述万向轮（2）设置有四个，均匀分布于支撑架（1）底部表面，所述工作仓（3）固定连接于支撑架（1）顶部表面，所述控制台（4）固定连接于工作仓（3）前侧表面，所述传送组件（5）设置于工作仓（3）内部，所述支撑组件（6）设置于传送组件（5）底部，所述升降组件（7）设置于工作仓（3）后侧表面，所述吸尘组件（8）设置于升降组件（7）底部。

2.如权利要求1所述的一种用于包装装潢印刷品印刷的前置除尘机构，其特征在于：所述传送组件（5）包括传送架（51），所述传送架（51）固定连接于工作仓（3）左右两侧表面，所述传送架（51）内部转动连接有主动辊（52），所述主动辊（52）设置有若干个，且相互平行设置。

3.如权利要求2所述的一种用于包装装潢印刷品印刷的前置除尘机构，其特征在于：所述支撑组件（6）包括固定板（61），所述固定板（61）固定连接于传送架（51）底部表面，所述固定板（61）设置有两个，两个所述固定板（61）中间转轴连接有支撑杆（62），两个所述固定板（61）左侧表面固定连接有限位板（63），所述支撑杆（62）底部固定连接有防滑板（64），所述传送架（51）底部固定连接有固定器（65），所述固定器（65）位于支撑杆（62）右侧；

4.如权利要求3所述的一种用于包装装潢印刷品印刷的前置除尘机构，其特征在于：所述升降组件（7）包括升降槽（71），所述升降槽（71）开设于工作仓（3）内壁后侧表面，所述升降槽（71）底部固定连接有一号电机（72），所述一号电机（72）顶部固定连接有螺杆（73），所述螺杆（73）表面套设有螺纹环（74），所述螺纹环（74）外侧转动连接有升降器（75），所述升降器（75）滑动连接于升降槽（71）内部。

5.如权利要求4所述的一种用于包装装潢印刷品印刷的前置除尘机构，其特征在于：所述吸尘组件（8）包括一号吸尘板（81），所述一号吸尘板（81）固定连接于升降器（75）后侧表面，且滑动连接于工作仓（3）外壁左右两侧表面，所述一号吸尘板（81）底部开设有一号负压吸尘口（82），所述一号吸尘板（81）底部固定连通有一号吸尘软管（83），所述工作仓（3）后侧表面固定连接有承重板（84），所述承重板（84）顶部固定连接有储存仓（85），所述一号吸尘软管（83）固定连通于储存仓（85）顶部，所述传送架（51）内壁前后两侧表面固定连接有二号吸尘板（86），所述二号吸尘板（86）设置有两个，分别设置于两侧传送架（51）内部，所述二号吸尘板（86）顶部开设有二号负压吸尘口（87），所述二号吸尘板（86）后侧表面固定连通有二号吸尘软管（88），所述二号吸尘软管（88）固定连通于储存仓（85）顶部。

6.如权利要求5所述的一种用于包装装潢印刷品印刷的前置除尘机构，其特征在于：所述储存仓（85）后侧开设有滑动槽（9），所述滑动槽（9）内部滑动连接有集尘盒（10），所述集尘盒（10）后侧表面固定连接有把手（11），所述集尘盒（10）与一号吸尘软管（83）和二号吸尘软管（88）相互连通。

7.如权利要求6所述的一种用于包装装潢印刷品印刷的前置除尘机构，其特征在于：所述升降器（75）前侧表面转动连接有自动转杆（12），所述自动转杆（12）表面固定连接有滚刷（13）。

8.如权利要求7所述的一种用于包装装潢印刷品印刷的前置除尘机构，其特征在于：所述工作仓（3）前侧表面固定连接有二号电机（14），所述二号电机（14）后侧输出端固定连接有转杆（15），所述转杆（15）贯穿工作仓（3）前侧表面，所述转杆（15）后侧表面固定连接有转盘（16），所述转盘（16）后侧表面转动连接有粘尘辊（17），所述粘尘辊（17）设置有四个，圆周分布于转盘（16）后侧表面一周，每个所述粘尘辊（17）可单独自转，所述粘尘辊（17）后侧表面转动连接有相同的转盘（16），所述转盘（16）后侧转动连接于工作仓（3）内壁后侧表面，所述工作仓（3）前后两侧表面固定连接有刮尘器（18），所述刮尘器（18）和底部粘尘辊（17）表面接触，所述工作仓（3）底部开设有收集槽（19），所述收集槽（19）贯穿工作仓（3）前侧表面，所述收集槽（19）内部滑动连接有收集盒（20）。

9.如权利要求1至8所述的一种用于包装装潢印刷品印刷的前置除尘机构，使用方法包括如下步骤：
