旋转机的制作方法

本发明涉及旋转机。

背景技术：

1、以往，已知有具备冷却结构的旋转机。专利文献1公开了经由作为电动机的旋转轴的转子轴的中空部从内侧对电动机的转子进行冷却的结构。另外，专利文献2公开了具有设置于作为旋转电机的旋转轴的轴的轴油路的结构。

2、现有技术文献

3、专利文献

4、专利文献1：日本特开2021-93869号公报

5、专利文献2：日本专利第6355750号公报

技术实现思路

1、发明要解决的课题

2、但是，以往用于向转子轴或轴供给油的油路复杂，需要另行配置配管等，阻碍尺寸的小型化，另外，存在因部件追加而导致成本上升的问题。因此，以往在旋转机的冷却结构上存在改善的余地。

3、本发明的目的在于改善旋转机的冷却结构。

4、用于解决课题的手段

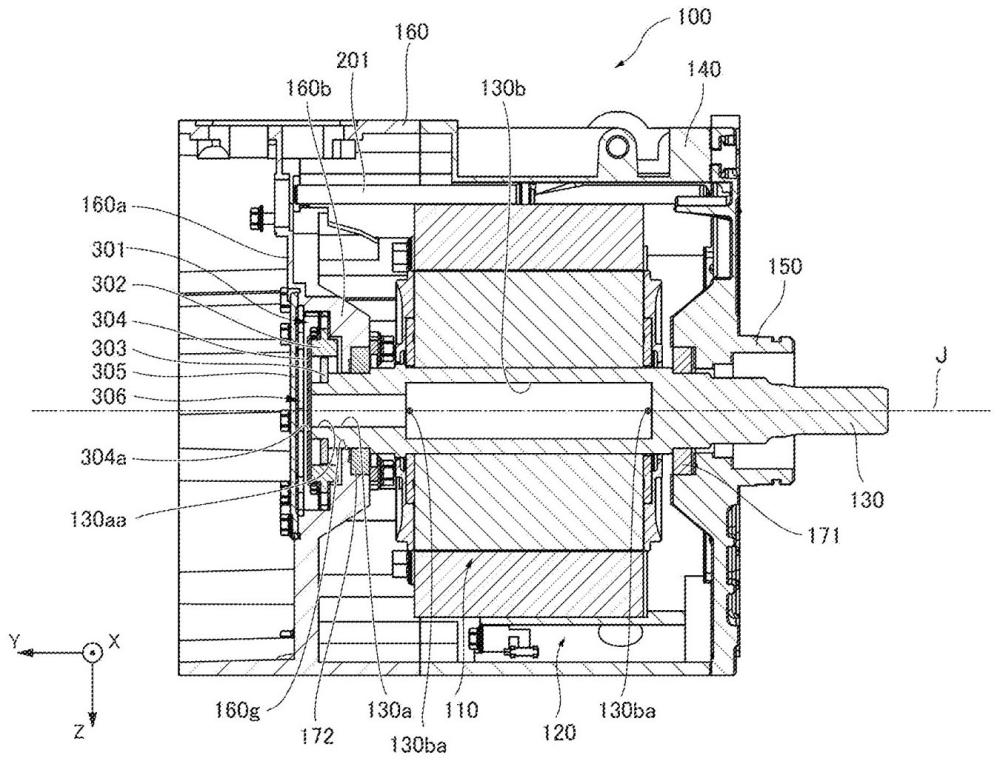

5、本发明的一个方式的旋转机的特征在于，具有：定子；转子，所述转子隔着间隙与所述定子相向；轴，所述轴是被固定于所述转子的旋转轴；旋转变压器，所述旋转变压器测定所述转子的旋转角度；旋转变压器室，所述旋转变压器室在所述轴的轴向一方侧收容所述旋转变压器；引导部，所述引导部将制冷剂引导至所述旋转变压器室；框架，所述框架收容所述定子及所述转子；以及托架，所述托架配置在所述框架的轴向一方侧，所述轴具有：中空部，所述中空部从在轴向一方侧开口的开口部向轴向另一方侧延伸；以及制冷剂油路，所述制冷剂油路从所述中空部向径向外侧贯通所述轴，所述轴经由轴承而轴支承于所述托架，所述开口部与所述旋转变压器室连通，所述轴的轴向一方侧端部从轴向另一方侧向轴向一方侧贯通所述托架，所述旋转变压器室是所述托架的轴向一方侧的空间，所述旋转变压器室的轴向一方侧的开口被传感器罩堵塞，所述引导部包括从轴向另一方侧向轴向一方侧贯通所述托架的贯通孔。

6、在上述一个方式的旋转机中，其特征在于，所述引导部包括由设置于所述托架的肋形成的流路。

7、在上述一个方式的旋转机中，其特征在于，制冷剂经由所述轴承从所述托架的轴向另一方侧流向轴向一方侧并被引导至所述旋转变压器室。

8、发明效果

9、根据本发明的一个方式，能够改善旋转机的冷却结构。

1.一种旋转机，其特征在于，

2.如权利要求1所述的旋转机，其特征在于，

3.如权利要求1所述的旋转机，其特征在于，
