一种火灾互感器固定结构及抽屉开关柜的制作方法

本技术涉及电气设备，更具体地说，涉及一种火灾互感器固定结构。此外，本技术还涉及一种包括上述火灾互感器固定结构的抽屉开关柜。

背景技术：

1、电气火灾隐患往往具有隐蔽性难以发现，并且对于非专业人员来说，并不能正确检测电气设备是否存在过热、绝缘老化、破损等情况。因此，我们就需要有针对性地采取防范措施，例如在通过电流的线路上安装火灾互感器来提前检测线路是否有短路、漏电等情况，当发生线路问题，工作人员可在发生火灾前接受信息并进行干预，从而预防电气火灾的发生。

2、抽屉式开关柜具有较高的可靠性、安全性和互换性，是比较先进的开关柜，作为集中控制的配电中心，适用于要求供电可靠性较高的工矿企业、高层建筑。当抽屉式开关柜给居民或特殊地区配电时,往往要求安装火灾互感器以预防电气火灾，但抽屉式开关柜技术开发和安装使用较早，并没有预留火灾互感器的安装位置，当需要增设加装时，只能临时在抽屉后方加装横梁进行火灾互感器的加装，由于火灾互感器其特殊电气特性需三相四线同时穿过，在搭设水平横梁安装的情况下，出线电缆需从抽屉柜下方向上穿过互感器与抽屉触头进行相线接线，电缆零线再向下折弯回到柜子底部连接零排，由此导致电缆剥线长度较长、布线混乱、浪费材料等问题，当遇到难于弯曲穿过火灾互感器的电缆时，还需将火灾互感器拆下，在电缆上穿过后再重新固定，这不但影响电缆连接的施工，也给今后的维护也造成不便。

3、综上所述，如何提升火灾互感器安装的施工效率，是目前本领域技术人员亟待解决的问题。

技术实现思路

1、有鉴于此，本实用新型的目的是提供一种火灾互感器固定结构在装设火灾互感器后进行电缆连接作业时，施工更方便，布线更整齐，不但节时省材，也方便维护检修。

2、本实用新型的另一目的是提供一种包括上述火灾互感器固定结构的抽屉开关柜。

3、为了实现上述目的，本实用新型提供如下技术方案：

4、一种火灾互感器固定结构，用于抽屉开关柜，包括：

5、连接件，所述连接件安装于所述抽屉开关柜；

6、固定件，所述固定件与所述连接件通过拆卸件实现可拆卸连接；

7、火灾互感器，所述火灾互感器安装于所述固定件。

8、本实用新型进一步的，所述拆卸件安装于所述连接件，所述连接件上设有连接槽，当所述拆卸件进入所述连接槽内时，所述固定件与所述连接件实现连接。

9、本实用新型进一步的，所述拆卸件包括拆卸部，所述拆卸部的宽度沿靠近所述连接件方向增加，所述连接槽的横截面为c型结构，且所述连接槽的最小宽度小于所述拆卸部的最大宽度，所述连接槽的侧面设有供所述拆卸部进入所述连接槽的开口。

10、本实用新型进一步的，所述拆卸部为板状t型结构。

11、本实用新型进一步的，所述连接槽贯穿所述连接件的长度方向。

12、本实用新型进一步的，所述固定件包括固定部和连接部，所述固定部与所述连接部垂直，所述连接部用于与所述连接件连接，所述火灾互感器安装于所述固定部。

13、本实用新型进一步的，所述固定部设有安装孔，所述火灾互感器通过所述安装孔安装于所述固定件。

14、本实用新型进一步的，所述安装孔为条形孔。

15、一种抽屉开关柜，包括上述任一项所述火灾互感器固定结构。

16、本实用新型进一步的，还包括；

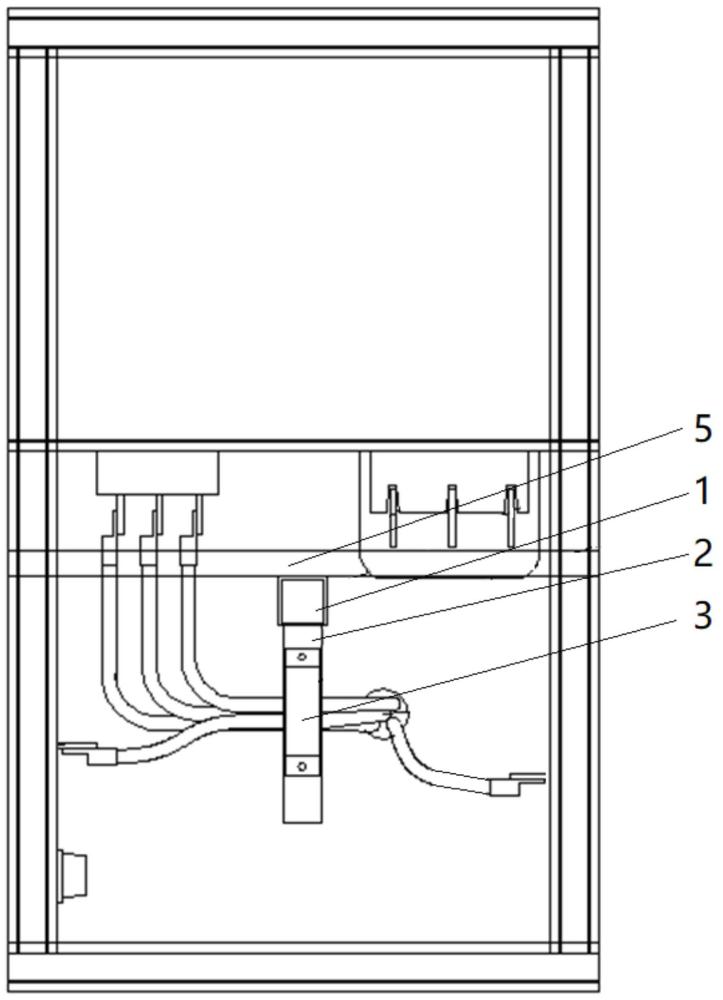

17、横梁，所述横梁安装于所述抽屉开关柜内，所述连接件与所述横梁垂直，并安装于所述横梁。

18、本实用新型提供的火灾互感器固定结构，使用时，将固定结构安装于抽屉开关柜，固定结构包括连接件、固定件和火灾互感器，其中，火灾互感器用于对线路的电流进行实时的检测，并给予检测反馈，连接件安装于抽屉开关柜，固定件与连接件通过拆卸件实现固定件与连接件的可拆卸连接，火灾互感器安装于固定件，也就是说，通过将火灾互感器与固定件、连接件之间连接，即可实现将火灾互感器安装于抽屉开关柜之内，进而实现火灾互感器的安装，同时方便施工人员在必要时对互感器进行拆卸，极大的提高了施工效率，方便检修维护，保障电气系统安全运行。

19、本实用新型还提供抽屉开关柜，具有上述有益效果。

1.一种火灾互感器固定结构，用于抽屉开关柜，其特征在于，包括：

2.根据权利要求1所述的火灾互感器固定结构，其特征在于，所述拆卸部（401）为板状t型结构。

3.根据权利要求1所述的火灾互感器固定结构，其特征在于，所述连接槽（101）贯穿所述连接件（1）的长度方向。

4.根据权利要求1-3任一项所述的火灾互感器固定结构，其特征在于，所述固定件（2）包括固定部（201）和连接部（203），所述固定部（201）与所述连接部（203）垂直，所述连接部（203）用于与所述连接件（1）连接，所述火灾互感器（3）安装于所述固定部（201）。

5.根据权利要求4所述的火灾互感器固定结构，其特征在于，所述固定部（201）设有安装孔（202），所述火灾互感器（3）通过所述安装孔（202）安装于所述固定件（2）。

6.根据权利要求5所述的火灾互感器固定结构，其特征在于，所述安装孔（202）为条形孔。

7.一种抽屉开关柜，其特征在于，包括权利要求1-6任一项所述火灾互感器固定结构。

8.根据权利要求7所述的抽屉开关柜，其特征在于，还包括；
