3D打印装置

本发明涉及3d打印，具体涉及3d打印装置。

背景技术：

1、随着3d打印技术的进步和逐步成熟，许多领域都已经在涉及使用3d打印机了，其中3d打印的医疗器械已经被越来越多的人接受，3d打印机用于开发医学模型是对3d打印机的重要用途。

2、3d打印机在打印时一般是通过打印平台来承载喷头喷出的材料，在产品打印成型后，由于产品与打印平台之间粘合度较大，需要借助工具才能将产品完整的取下，目前3d打印机上的打印平台一般是位于打印机外框架内部，在打印结束后使用者需要将手伸到框架内才能进行操作，框体会阻碍使用者的动作，在使用者将产品取下时较为麻烦。

技术实现思路

1、有鉴于此，本发明的目的在于提供3d打印装置，以解决现有的3d打印机将医用模型打印出来后，需手动将医用模型取出，然而受打印机的安装框架影响，使操作人员在取医用模型的过程中较为不便的问题。

2、本发明通过以下技术方案实现：

3、一种3d打印装置，包括机壳和用于打印模型的打印机构，所述机壳内位于打印机构的下方设置有承载医用模型的打印平台，所述打印平台包括加热板、成型板以及用于固定加热板和成型板的卡接件，所述成型板通过卡接件固定在加热板的顶面；

4、所述机壳内还设置有转动组件，所述转动组件与加热板的底面连接，所述打印平台能以转动组件为轴心在机壳内旋转，所述机壳内的一侧贯穿有输出口，所述输出口内设置有卸料板，所述卸料板的下端与输出口固定连接，上端朝向机壳内倾斜设置，所述卸料板的上端位于成型板的转动轨迹的一段路线上。

5、进一步限定，所述卡接件包括安装在加热板顶面的柱体和安装在柱体顶面的卡接头，所述卡接头的宽度大于柱体的宽度，所述卡接头的两侧为伸缩结构，所述卡接头可通过伸缩结构收缩使卡接头整体宽度不大于柱体的宽度；

6、所述成型板上竖向贯穿有与柱体适配的卡接槽，所述卡接槽的宽度与柱体的宽度相等。

7、进一步限定，所述卡接头的两侧均设置有向内凹陷的槽体，所述槽体内设置有弹簧，所述弹簧的一端与卡接头连接，另一端连接有卡头，所述卡头的上下面均为倾斜面且远离弹簧的一端相交。

8、进一步限定，所述转动组件包括电机和转盘，所述电机安装在机壳的一侧，所述电机的输出端横向设置，所述转盘与电机的输出端同轴连接，所述转盘的上下两端均设置有打印平台。

9、进一步限定，所述机壳内位于转盘的下方设置有升降板，所述升降板与转盘之间设置有联动组件，所述联动组件用于驱使升降板上下移动；

10、所述升降板的顶面设置有用于放置成型板的放置槽，所述放置槽沿升降板的厚度方向延伸，所述放置槽内还设置有与卡接件相对的孔槽，所述机壳的侧壁上还设置有敞口。

11、进一步限定，所述联动组件包括引导杆、引导框和连杆，所述引导杆垂直安装在转盘的一侧，所述引导框套设在引导杆上，所述连杆的两端分别与引导框和升降板连接；

12、所述引导杆与转盘的轴心错位设置，所述引导杆的上下端与引导框相抵，所述引导框的两端以远离引导杆的方向延伸。

13、进一步限定，所述机壳远离输出口的一侧设置有固定壳，所述固定壳中空设置且一端设置有转动安装有滚筒，另一端贯穿所述机壳，所述滚筒位于成型板的转动轨迹上。

14、进一步限定，所述打印机构包括打印头和用于驱使打印头进行移动的驱动架，所述打印头位于转盘的上方，所述打印头的输出朝向转盘。

15、进一步限定，所述驱动架包括竖向安装架、横向安装架以及伸缩杆，所述竖向安装架和横向安装架上均转动安装有丝杠，所述竖向安装架于转盘的两侧相对设置有两个，所述横向安装架的两端分别与两个竖向安装架滑动配合，所述横向安装架上通过丝杆滑动配合有滑块，所述伸缩杆安装在滑块上与打印头连接。

16、本发明的有益效果在于：

17、通过打印组件在成型板上进行3d模型打印，通过加热板在成型板的底面进行加热使医用模型不易在成型板上牢牢粘附，在打印完后，通过转动组件驱使加热板和成型板以顺时针的方向转动。卸料板的上端与成型板和加热板之间的间隙相抵，随着继续转动，成型板和加热板因卸料板对其之间的间隙进行逐渐插入，从而使成型板和加热板逐渐分离，因成型板在加热板的上方，且卸料板插入时成型板也位于卸料板的上方，从而使成型板和加热板分离后，成型板沿卸料板的倾斜面经输出口滑出，从而便于操作人员对成型板和成型板上的医用模型进行拿取，进而便于对两者进行分离。

18、本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书来实现和获得。

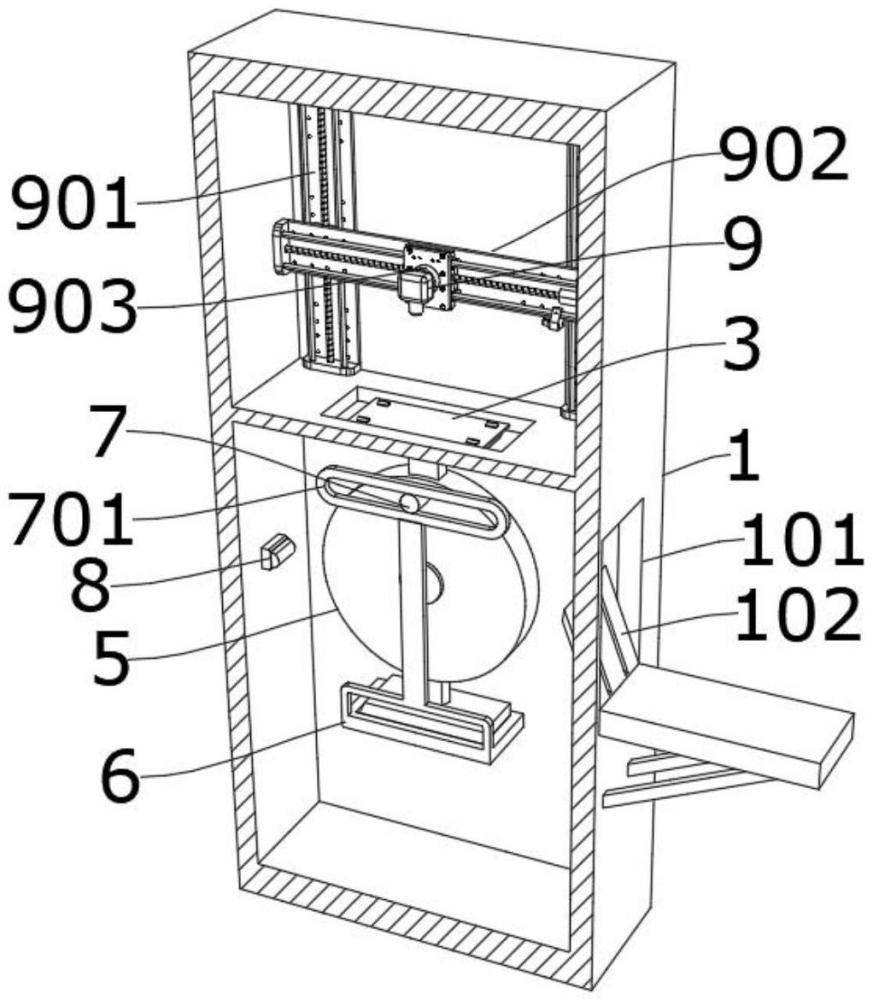

1.一种3d打印装置，包括机壳(1)和用于打印模型的打印机构，所述机壳(1)内位于打印机构的下方设置有承载医用模型的打印平台，其特征在于：所述打印平台包括加热板(2)、成型板(3)以及用于固定加热板(2)和成型板(3)的卡接件(4)，所述成型板(3)通过卡接件(4)固定在加热板(2)的顶面；

2.根据权利要求1所述的3d打印装置，其特征在于：所述卡接件(4)包括安装在加热板(2)顶面的柱体(401)和安装在柱体(401)顶面的卡接头(402)，所述卡接头(402)的宽度大于柱体(401)的宽度，所述卡接头(402)的两侧为伸缩结构，所述卡接头(402)可通过伸缩结构收缩使卡接头(402)整体宽度不大于柱体(401)的宽度；

3.根据权利要求2所述的3d打印装置，其特征在于：所述卡接头(402)的两侧均设置有向内凹陷的槽体，所述槽体内设置有弹簧(4021)，所述弹簧(4021)的一端与卡接头(402)连接，另一端连接有卡头(4022)，所述卡头(4022)的上下面均为倾斜面且远离弹簧(4021)的一端相交。

4.根据权利要求1所述的3d打印装置，其特征在于：所述转动组件包括电机和转盘(5)，所述电机安装在机壳(1)的一侧，所述电机的输出端横向设置，所述转盘(5)与电机的输出端同轴连接，所述转盘(5)的上下两端均设置有打印平台。

5.根据权利要求4所述的3d打印装置，其特征在于：所述机壳(1)内位于转盘(5)的下方设置有升降板(6)，所述升降板(6)与转盘(5)之间设置有联动组件，所述联动组件用于驱使升降板(6)上下移动；

6.根据权利要求5所述的3d打印装置，其特征在于：所述联动组件包括引导杆(7)、引导框(701)和连杆(702)，所述引导杆(7)垂直安装在转盘(5)的一侧，所述引导框(701)套设在引导杆(7)上，所述连杆(702)的两端分别与引导框(701)和升降板(6)连接；

7.根据权利要求1-6中任一所述的3d打印装置，其特征在于：所述机壳(1)远离输出口(101)的一侧设置有固定壳(8)，所述固定壳(8)中空设置且一端设置有转动安装有滚筒(801)，另一端贯穿所述机壳(1)，所述滚筒(801)位于成型板(3)的转动轨迹上。

8.根据权利要求1所述的3d打印装置，其特征在于：所述打印机构包括打印头(9)和用于驱使打印头(9)进行移动的驱动架，所述打印头(9)位于转盘(5)的上方，所述打印头(9)的输出朝向转盘(5)。

9.根据权利要求8所述的3d打印装置，其特征在于：所述驱动架包括竖向安装架(901)、横向安装架(902)以及伸缩杆(903)，所述竖向安装架(901)和横向安装架(902)上均转动安装有丝杠，所述竖向安装架(901)于转盘(5)的两侧相对设置有两个，所述横向安装架(902)的两端分别与两个竖向安装架(901)滑动配合，所述横向安装架(902)上通过丝杆滑动配合有滑块，所述伸缩杆(903)安装在滑块上与打印头(9)连接。
