一种硅橡胶模压成型模具的制作方法

本技术涉及模具，尤其涉及一种硅橡胶模压成型模具。

背景技术：

1、硅橡胶是由硅氧烷与其他有机硅单体共聚形成的高分子有机硅化合物，其中高温硫化硅橡胶的制备通常以高纯度八甲基环四硅氧烷为基础原料，搭配含特定功能基团的环四硅氧烷，经酸碱催化剂催化开环共聚后，脱除体系中的催化剂与低挥发分杂质得到硅生胶；随后在炼胶机中加入结构控制剂、气相二氧化硅等补强填料，必要时辅以抗氧剂等功能助剂进行混炼，同时添加有机过氧化物作为硫化剂，最终通过模压成型模具经加温加压完成制品成型。

2、在硅橡胶模压加工过程中，为避免硅橡胶与模具型腔黏连，需在下模具表面预先涂抹脱模剂，但现有技术中多采用人工涂抹方式，该操作易因涂抹不均、覆盖不充分导致脱模剂作用失效，造成成品与模具黏连，在脱模时容易引发产品表面破损。

3、因此，提出一种硅橡胶模压成型模具。

技术实现思路

1、本实用新型的目的是为了解决人工涂抹脱模剂时存在涂抹不均、覆盖不充分导致脱模剂作用失效的情况，造成成品与模具黏连，在脱模时容易引发产品表面破损的缺点，而提出的一种硅橡胶模压成型模具。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种硅橡胶模压成型模具，包括工作台，所述工作台的上表面固定装配有下模具和固定板，所述固定板的表面固定装配有第一电推杆，所述第一电推杆的输出端固定装配有上模具，所述上模具内穿设有电热管，所述工作台的上表面固定装配有控制器，所述电热管和第一电推杆均与控制器电性连接，所述工作台的上表面转动连接有丝杠，所述丝杠的圆周面螺纹连接有安装板，所述安装板内滑动贯穿有安装板，所述安装板内转动连接有滚筒，所述滚筒的圆周面固定套有海绵套，所述工作台的上表面固定装配有储液盒。

3、上述部件所达到的效果为：通过设置滚筒和海绵套，在对硅橡胶进行加工前，能够借助海绵套将脱模剂均匀涂抹于下模具表面，避免因涂抹不均、覆盖不充分导致脱模剂作用失效，造成成品与模具黏连的情况发生，方便后续取出硅橡胶产品。

4、优选地，所述工作台的上表面固定装配有导向杆，所述导向杆滑动贯穿滑板。

5、上述部件所达到的效果为：导向杆能够对滑板的滑动路径进行移动。

6、优选地，所述安装板的上表面固定装配有弹簧，所述弹簧的一端与滑板固定连接。

7、上述部件所达到的效果为：借助弹簧收缩的弹力能够使海绵套稳定抵在下模具的表面。

8、优选地，所述储液盒的内壁固定装配有斜板。

9、上述部件所达到的效果为：斜板能够方便滚筒从储液盒内滑出。

10、优选地，所述工作台的上表面固定装配有电机和挡环，所述电机的输出端与丝杠固定连接，所述电机与控制器电性连接，所述工作台的表面固定连通有阀管。

11、上述部件所达到的效果为：挡环能够对从下模具表面流出的脱模剂进行阻挡，同时可以借助阀管将脱模剂排出。

12、优选地，所述下模具的表面固定装配有第二电推杆，所述第二电推杆与控制器电性连接，所述第二电推杆的输出端固定装配有锁止板，所述上模具的侧壁固定装配有第一衔接块，所述下模具的侧壁固定装配有第二衔接块。

13、上述部件所达到的效果为：启动第二电推杆，使锁止板与上模具的第一衔接块、下模具的第二衔接块紧密卡合，实现模具锁止固定。

14、优选地，所述下模具的侧壁固定装配有引导板，所述锁止板的表面固定装配有套板，所述套板滑动套在引导板的表面。

15、上述部件所达到的效果为：套板与引导板配合能够限制锁止板的移动路径。

16、与现有技术相比，本实用新型的优点和积极效果在于：

17、本实用新型中，通过设置滚筒和海绵套，在对硅橡胶进行加工前，能够借助海绵套将脱模剂均匀涂抹于下模具表面，避免因涂抹不均、覆盖不充分导致脱模剂作用失效，造成成品与模具黏连的情况发生，方便后续取出硅橡胶产品。

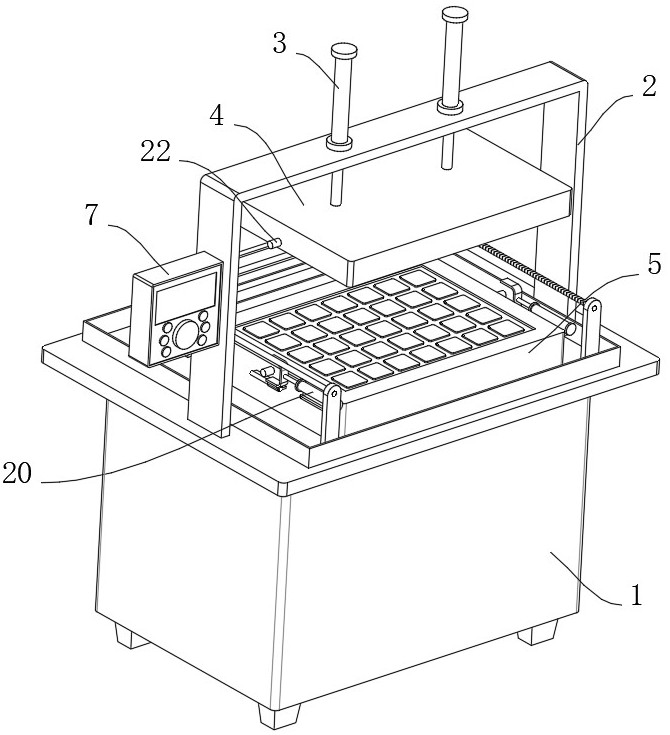

1.一种硅橡胶模压成型模具，其特征在于：包括工作台（1），所述工作台（1）的上表面固定装配有下模具（5）和固定板（2），所述固定板（2）的表面固定装配有第一电推杆（3），所述第一电推杆（3）的输出端固定装配有上模具（4），所述上模具（4）内穿设有电热管（6），所述工作台（1）的上表面固定装配有控制器（7），所述电热管（6）和第一电推杆（3）均与控制器（7）电性连接，所述工作台（1）的上表面转动连接有丝杠（8），所述丝杠（8）的圆周面螺纹连接有安装板（10），所述安装板（10）内滑动贯穿有安装板（10），所述安装板（10）内转动连接有滚筒（11），所述滚筒（11）的圆周面固定套有海绵套（12），所述工作台（1）的上表面固定装配有储液盒（13）。

2.根据权利要求1所述的一种硅橡胶模压成型模具，其特征在于：所述工作台（1）的上表面固定装配有导向杆（14），所述导向杆（14）滑动贯穿滑板（9）。

3.根据权利要求2所述的一种硅橡胶模压成型模具，其特征在于：所述安装板（10）的上表面固定装配有弹簧（15），所述弹簧（15）的一端与滑板（9）固定连接。

4.根据权利要求3所述的一种硅橡胶模压成型模具，其特征在于：所述储液盒（13）的内壁固定装配有斜板（16）。

5.根据权利要求1所述的一种硅橡胶模压成型模具，其特征在于：所述工作台（1）的上表面固定装配有电机（17）和挡环（18），所述电机（17）的输出端与丝杠（8）固定连接，所述电机（17）与控制器（7）电性连接，所述工作台（1）的表面固定连通有阀管（19）。

6.根据权利要求5所述的一种硅橡胶模压成型模具，其特征在于：所述下模具（5）的表面固定装配有第二电推杆（20），所述第二电推杆（20）与控制器（7）电性连接，所述第二电推杆（20）的输出端固定装配有锁止板（21），所述上模具（4）的侧壁固定装配有第一衔接块（22），所述下模具（5）的侧壁固定装配有第二衔接块（23）。

7.根据权利要求6所述的一种硅橡胶模压成型模具，其特征在于：所述下模具（5）的侧壁固定装配有引导板（24），所述锁止板（21）的表面固定装配有套板（25），所述套板（25）滑动套在引导板（24）的表面。
