一种亚克力板加工用冷却定型装置的制作方法

本技术涉及亚克力板加工，尤其涉及一种亚克力板加工用冷却定型装置。

背景技术：

1、亚克力板，又称有机玻璃板、pmma板，是一种由聚甲基丙烯酸甲酯（pmma）制成的透明塑料材料。他具有优良的透明性，类似于玻璃，但比玻璃更轻。它还具有高强度、耐候性好、化学稳定性高等特点。亚克力板加工用冷却定型装置，即是对进行加热软化后的亚克力板通过某种方式进行降温冷却，使其保持一个想要的产品的形状。

2、但部分现有技术中，亚克力板加工用冷却定型装置通常要对其进行冷却定型处理时都需要先往装置内加入一定量的冷却介质，但冷却介质在长时间使用之后可能会因为空气中的灰尘或者管道本身自带的杂质对其进行污染，使其纯度下降，此时便需要对冷却介质进行替换，这就会导致冷却效率下降且会降低冷却效率的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种亚克力板加工用冷却定型装置，旨在改善现有技术中冷却介质在长时间使用之后可能会因为空气中的灰尘或者管道本身自带的杂质对其进行污染，使其纯度下降，此时便需要对冷却介质进行替换，这就会导致冷却效率下降且会降低冷却效率的问题。

2、为实现上述目的，本实用新型提供了如下技术方案：

3、一种亚克力板加工用冷却定型装置，包括桌板，所述桌板的顶端固定连接有冷却板，所述冷却板的内部固定连接有冷却管，所述冷却管的左侧前端固定连接有过滤箱，所述过滤箱的内壁滑动连接有过滤板，所述过滤箱的右侧固定连接有输送管，所述输送管的右侧固定连接有水泵，所述冷却管的右侧前端固定连接在所述水泵的输出端，所述过滤箱的顶端滑动连接有滤箱盖，所述冷却板的顶端固定连接有磨具盒，所述磨具盒的内壁底端固定连接有顶出组件，所述顶出组件的顶端固定连接有缓冲组件。

4、进一步地，所述顶出组件包括两个滑体，两个所述滑体的底端分别固定连接在所述磨具盒的左右两侧，所述滑体的内部开设有凹槽，所述凹槽的内壁底端滑动连接有底块，所述底块的内壁固定连接有固定块，所述底块的前后两端均转动连接有支杆，两个所述支杆的另一端左右两侧均转动连接有底条，两个所述底条的相近一侧固定连接有顶块，所述顶块的顶端固定连接有顶条，所述底块的后端固定连接有主杆，所述主杆的后端固定连接有握柄。

5、进一步地，所述缓冲组件包括顶片，所述顶片的底端滑动连接在所述底条的顶端，所述顶片的顶端固定连接有橡胶垫。

6、进一步地，所述底条的外部滑动连接在所述滑体的后端内壁。

7、进一步地，所述底块的后端与所述滑体的后端相接触，所述顶块的左右两侧均滑动连接在所述滑体的顶端内壁。

8、进一步地，所述顶条的底端滑动连接在所述滑体的顶端，所述主杆的外部滑动连接在所述滑体的后端内壁。

9、进一步地，所述顶片的外部滑动连接在所述磨具盒的内壁，所述主杆的外部滑动连接在所述磨具盒的后端内壁。

10、本实用新型具有如下有益效果：

11、本实用新型中，通过冷却板、冷却管、过滤板、输送管、水泵等结构的相互配合下，实现了对冷却管内部的已经使用过的冷却介质进行除杂，之后循环再利用，从而减少了对新鲜冷却介质的需求，达到了节约冷却介质资源，降低成本的目的。

12、本实用新型中，通过支杆、顶块、顶条、底条、主杆等结构的相互配合下，实现了对冷却定型的亚克力板进行机械顶出脱模处理，手动脱模时可能会引入人为错误，例如刮伤或损坏产品表面，自动顶出装置可以确保稳定、准确、无损伤地将产品从模具中取出，保护产品的质量达到了保护产品的质量的目的。

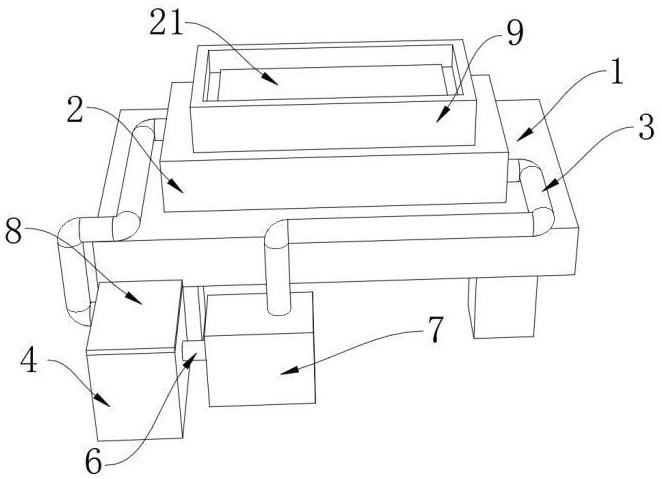

1.一种亚克力板加工用冷却定型装置，包括桌板（1），其特征在于：所述桌板（1）的顶端固定连接有冷却板（2），所述冷却板（2）的内部固定连接有冷却管（3），所述冷却管（3）的左侧前端固定连接有过滤箱（4），所述过滤箱（4）的内壁滑动连接有过滤板（5），所述过滤箱（4）的右侧固定连接有输送管（6），所述输送管（6）的右侧固定连接有水泵（7），所述冷却管（3）的右侧前端固定连接在所述水泵（7）的输出端，所述过滤箱（4）的顶端滑动连接有滤箱盖（8），所述冷却板（2）的顶端固定连接有磨具盒（9），所述磨具盒（9）的内壁底端固定连接有顶出组件，所述顶出组件的顶端固定连接有缓冲组件。

2.根据权利要求1所述的一种亚克力板加工用冷却定型装置，其特征在于：所述顶出组件包括两个滑体（10），两个所述滑体（10）的底端分别固定连接在所述磨具盒（9）的左右两侧，所述滑体（10）的内部开设有凹槽（11），所述凹槽（11）的内壁底端滑动连接有底块（12），所述底块（12）的内壁固定连接有固定块（13），所述底块（12）的前后两端均转动连接有支杆（14），两个所述支杆（14）的另一端左右两侧均转动连接有底条（17），两个所述底条（17）的相近一侧固定连接有顶块（15），所述顶块（15）的顶端固定连接有顶条（16），所述底块（12）的后端固定连接有主杆（18），所述主杆（18）的后端固定连接有握柄（19）。

3.根据权利要求2所述的一种亚克力板加工用冷却定型装置，其特征在于：所述缓冲组件包括顶片（20），所述顶片（20）的底端滑动连接在所述底条（17）的顶端，所述顶片（20）的顶端固定连接有橡胶垫（21）。

4.根据权利要求3所述的一种亚克力板加工用冷却定型装置，其特征在于：所述底条（17）的外部滑动连接在所述滑体（10）的后端内壁。

5.根据权利要求2所述的一种亚克力板加工用冷却定型装置，其特征在于：所述底块（12）的后端与所述滑体（10）的后端相接触，所述顶块（15）的左右两侧均滑动连接在所述滑体（10）的顶端内壁。

6.根据权利要求2所述的一种亚克力板加工用冷却定型装置，其特征在于：所述顶条（16）的底端滑动连接在所述滑体（10）的顶端，所述主杆（18）的外部滑动连接在所述滑体（10）的后端内壁。

7.根据权利要求3所述的一种亚克力板加工用冷却定型装置，其特征在于：所述顶片（20）的外部滑动连接在所述磨具盒（9）的内壁，所述主杆（18）的外部滑动连接在所述磨具盒（9）的后端内壁。
