一种吹瓶机开锁模装置的制作方法

本技术涉及吹瓶机，具体涉及一种吹瓶机开锁模装置。

背景技术：

1、吹瓶机是用于生产塑料中空容器（如pet瓶）的关键设备。其工作过程通常包括将预制的瓶坯加热后，置于模具中，通过高压气体吹胀并冷却定型。在此过程中，模具需要可靠地锁紧以保证瓶子的成型质量，并在吹塑完成后顺利开模。

2、开锁模装置是吹瓶机实现模具开启与锁紧的核心执行机构。传统的开锁模装置，其锁模滚轮机构通常采用固定间隙的刚性导轨或简单的摆动式结构。这类结构存在明显的固有缺陷：首先，由于机械加工精度、安装误差以及长期运行造成的磨损，锁模滚轮与导轨之间的配合间隙会逐渐增大，导致设备在高速运行时产生剧烈的冲击和振动，不仅产生巨大的噪音，还严重影响机械结构的寿命和稳定性。其次，刚性接触无法有效补偿因热膨胀或部件变形导致的微小偏差，容易造成锁模力不均，影响瓶子成型的质量稳定性，甚至可能导致飞边（毛刺）或瓶子破裂。此外，当滚轮与导轨因磨损而间隙过大时，整个装置需要停机并进行繁琐的调整或更换，降低了设备的生产效率，增加了维护成本。

3、因此，本领域迫切需要一种能够自动补偿间隙、运行平稳、锁模可靠且便于维护的新型开锁模装置。

技术实现思路

1、本实用新型的目的在于克服现有技术的上述缺陷，提供一种吹瓶机开锁模装置。该装置通过结构创新，能够自动补偿运行间隙，有效减少冲击和振动，提高锁模过程的平稳性和可靠性，从而保证吹瓶质量并延长设备使用寿命。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：

3、一种吹瓶机开锁模装置，包括开模滚轮机构和锁模滚轮机构，所述开模滚轮机构和锁模滚轮机构沿周向间隔设置在吹瓶机架上，所述锁模滚轮机构包括锁模滚轮上板和锁模滚轮下板，所述锁模滚轮上板与锁模滚轮下板共同构成供锁模滚轮通过的通道，所述锁模滚轮上板固定连接在机构上部，所述锁模滚轮下板一端连接在机构，其另一端或中部通过一弹性压紧组件与机构连接，所述弹性压紧组件持续向锁模滚轮下板施加一使其具有朝向锁模滚轮上板闭合趋势的预紧力。

4、进一步的，所述锁模滚轮机构还包括支座，所述支座顶部设置有固定块，所述锁模滚轮上板与所述固定块固定连接。

5、进一步的，所述锁模滚轮机构还包括连接轴，所述连接轴穿过所述支座上的连接柱，并与所述锁模滚轮下板连接，所述连接轴的端部设置有止转块，所述止转块设有平切面，所述锁模滚轮下板设置有与所述止转块相适配的止转槽。

6、进一步的，所述弹性压紧组件包括调节螺栓和拉伸弹簧，所述调节螺栓的一端与所述锁模滚轮下板的自由端或中段连接，其另一端与所述拉伸弹簧的一端连接，所述拉伸弹簧的另一端与机构本体连接。

7、进一步的，所述支座设置有通槽，所述调节螺栓的一端穿过所述通槽与所述锁模滚轮下板的自由端或中段连接，所述通槽供所述调节螺栓在通槽内上下移动。

8、进一步的，所述锁模滚轮上板的下边缘为弧形面，所述锁模滚轮下板的上边缘为弧形面。

9、本专利技术方案与现有技术相比取得以下有益效果：

10、通过由锁模滚轮上板和弹性压紧的锁模滚轮下板构成的自适应通道，能够自动补偿制造、安装误差及运行磨损产生的间隙，始终保持锁模滚轮与通道的紧密接触，彻底消除了因间隙导致的冲击和振动，使锁模过程极其平稳，设备噪音显著降低。解决了传统固定间隙或刚性锁模机构因制造误差、安装误差或长时间运行磨损后，锁模滚轮与导轨之间间隙增大，导致设备运行冲击大、振动噪音显著、锁模不平稳，甚至导致瓶子质量不稳定的问题。

1.一种吹瓶机开锁模装置，包括开模滚轮机构（100）和锁模滚轮机构（200），所述开模滚轮机构（100）和锁模滚轮机构（200）沿周向间隔设置在吹瓶机架上，其特征在于，所述锁模滚轮机构（200）包括锁模滚轮上板（201）和锁模滚轮下板（202），所述锁模滚轮上板（201）与锁模滚轮下板（202）共同构成供锁模滚轮（300）通过的通道（203），所述锁模滚轮上板（201）固定连接在机构上部，所述锁模滚轮下板（202）一端连接在机构，其另一端或中部通过一弹性压紧组件（204）与机构连接，所述弹性压紧组件（204）持续向锁模滚轮下板（202）施加一使其具有朝向锁模滚轮上板（201）闭合趋势的预紧力。

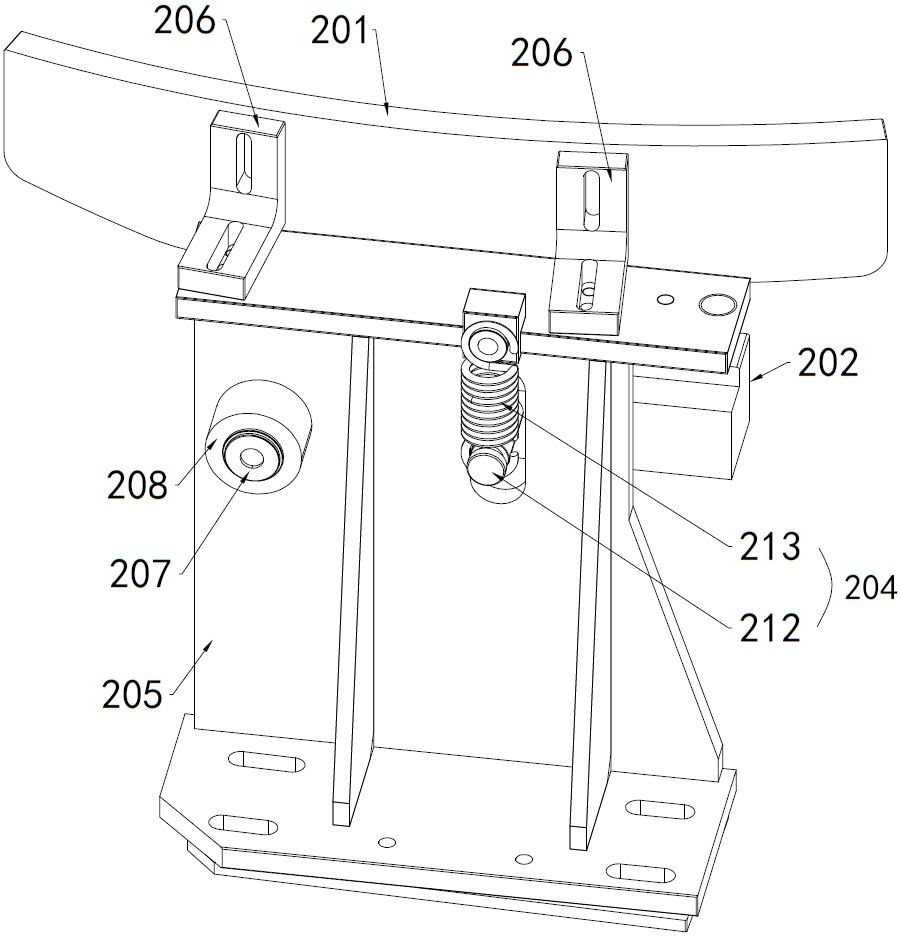

2.根据权利要求1所述的吹瓶机开锁模装置，其特征在于，所述锁模滚轮机构（200）还包括支座（205），所述支座（205）顶部设置有固定块（206），所述锁模滚轮上板（201）与所述固定块（206）固定连接。

3.根据权利要求2所述的吹瓶机开锁模装置，其特征在于，所述锁模滚轮机构（200）还包括连接轴（207），所述连接轴（207）穿过所述支座（205）上的连接柱（208），并与所述锁模滚轮下板（202）连接，所述连接轴（207）的端部设置有止转块（209），所述止转块（209）设有平切面（210），所述锁模滚轮下板（202）设置有与所述止转块（209）相适配的止转槽（211）。

4.根据权利要求2所述的吹瓶机开锁模装置，其特征在于，所述弹性压紧组件（204）包括调节螺栓（212）和拉伸弹簧（213），所述调节螺栓（212）的一端与所述锁模滚轮下板（202）的自由端或中段连接，其另一端与所述拉伸弹簧（213）的一端连接，所述拉伸弹簧（213）的另一端与机构本体连接。

5.根据权利要求4所述的吹瓶机开锁模装置，其特征在于，所述支座（205）设置有通槽（214），所述调节螺栓（212）的一端穿过所述通槽（214）与所述锁模滚轮下板（202）的自由端或中段连接，所述通槽（214）供所述调节螺栓（212）在通槽（214）内上下移动。

6.根据权利要求1所述的吹瓶机开锁模装置，其特征在于，所述锁模滚轮上板（201）的下边缘为弧形面，所述锁模滚轮下板（202）的上边缘为弧形面。
