一种防水卷材用覆膜冷却一体化装置的制作方法

本技术涉及防水卷材，具体而言，涉及一种防水卷材用覆膜冷却一体化装置。

背景技术：

1、目前在沥青防水卷材的生产过程中，为避免防水卷材在卷绕中相互粘接，需要在防水卷材有粘性的面上覆盖隔离膜，但是由于胶料熔解需要达到一定的温度，从浸油池出来的防水卷材整体温度较高，隔离膜的材料一般为pe或pet材料耐热性普遍不高，在高温的防水卷材上覆盖隔离膜容易造成隔离膜受热起皱或烫破，从而影响隔离的效果。因此，在隔离膜与防水卷材复合时需要做冷却处理。

2、目前防水卷材生产中使用的多为单面覆膜设备，如cn201920282254.5公开的覆膜装置，包括放卷辊、放膜辊、挤压辊、冷却滚筒和滚筒驱动辊；冷却滚筒包括外筒体和内筒体，冷却滚筒由下方的滚筒驱动辊进行驱动。上述覆膜设备中通过冷却滚筒对覆膜卷材降温，冷却滚筒可以对卷材内表面具有良好的降温效果，但是由于沥青的导热性很差，该方式对于卷材的外表面难以快速有效降温，这种单一的降温冷却方式，降低了覆膜效率。

技术实现思路

1、本实用新型的目的在于提供一种防水卷材用覆膜冷却一体化装置，其能够在水冷和风冷两种降温方式的配合下实现均匀冷却，确保良好的覆膜效果以及提高覆膜效率。

2、本实用新型通过以下技术方案实现：

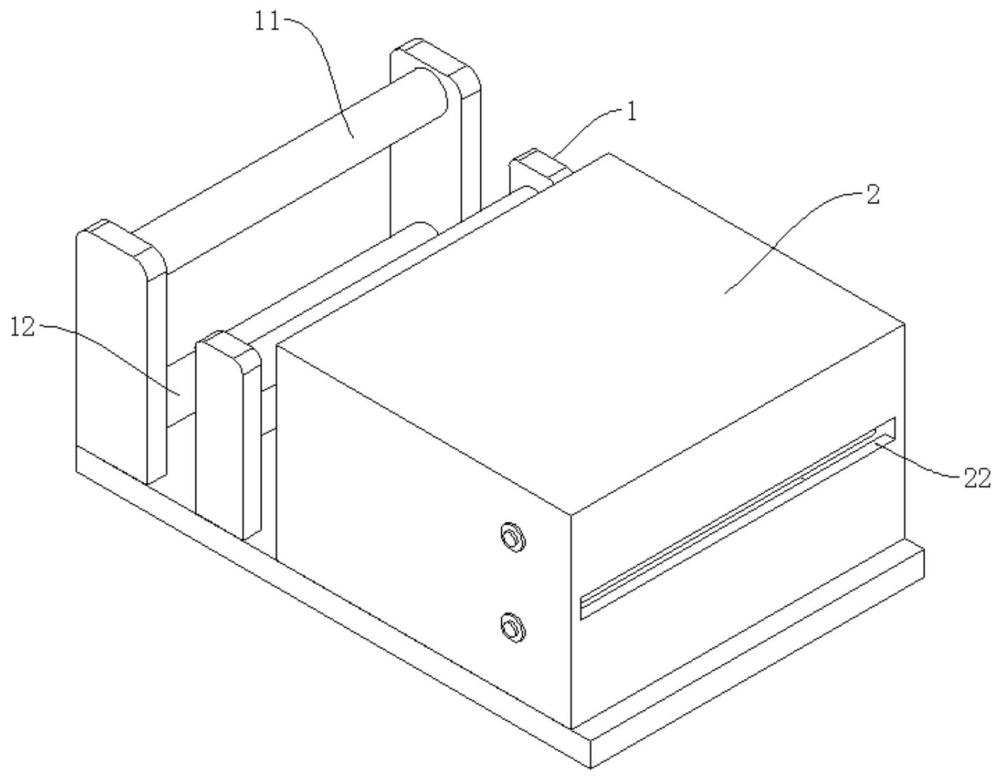

3、一种防水卷材用覆膜冷却一体化装置，包括沿防水卷材输送方向依次设置的覆膜机构、预冷机构和主冷机构，所述预冷机构和主冷机构均设置于冷却箱内，所述冷却箱两侧壁分别设有进料口和出料口；所述预冷机构包括冷却液盒和部分位于所述冷却液盒内部的预冷辊，所述预冷辊的上方设有定位辊，所述预冷辊与所述定位辊相切；所述主冷机构包括至少两组导辊以及位于所述导辊上下两侧的冷风管，所述冷风管上设有若干吹风口。

4、进一步的，所述覆膜机构包括放膜上辊、放膜下辊、覆膜上辊和覆膜下辊，所述放膜上辊位于所述覆膜上辊的左上方，所述放膜下辊位于所述覆膜下辊的左下方。

5、进一步的，所述冷风管的一端穿过所述冷却箱的侧壁后与连接法兰固定连接，所述冷风管通过连接法兰与冷却气管连接。

6、进一步的，所述吹风口的两侧设有导流板。

7、进一步的，所述预冷机构和所述主冷机构之间设置有调节机构，所述调节机构包括支承架、转动安装于所述支承架的调节辊以及与所述支承架底部连接的动力组件。

8、进一步的，所述动力组件包括安装座，所述安装座内设有双向螺纹杆，所述双向螺杆上对称啮合连接有两个滑动座，所述滑动座顶部转动连接有连接杆，两个所述连接杆的上端与所述支承架转动连接，所述双向螺纹杆的一端延伸出所述冷却箱并连接有电机。

9、进一步的，所述预冷辊的外壁设有吸水件。

10、进一步的，所述冷却箱的进料口处设有导向辊。

11、本实用新型的技术方案至少具有如下优点和有益效果：

12、本实用新型中，通过覆膜机构覆膜后的卷材绕设至定位辊的表面，预冷辊蘸取冷却液盒内的冷却液后将冷却液均匀浸润在卷材表面，可以降低定位辊辊面上卷材的温度，冷风管吹出的冷气，可以降低导辊辊面上卷材的温度，卷材在水冷和风冷两种降温方式的配合下均匀冷却，冷却过程中隔离膜实现均匀收缩，收缩过程不会发生起皱，确保良好的覆膜效果以及提高覆膜效率。

1.一种防水卷材用覆膜冷却一体化装置，其特征在于：包括沿防水卷材输送方向依次设置的覆膜机构、预冷机构和主冷机构，所述预冷机构和主冷机构均设置于冷却箱内，所述冷却箱两侧壁分别设有进料口和出料口；所述预冷机构包括冷却液盒和部分位于所述冷却液盒内部的预冷辊，所述预冷辊的上方设有定位辊，所述预冷辊与所述定位辊相切；所述主冷机构包括至少两组导辊以及位于所述导辊上下两侧的冷风管，所述冷风管上设有若干吹风口。

2.根据权利要求1所述的防水卷材用覆膜冷却一体化装置，其特征在于，所述覆膜机构包括放膜上辊、放膜下辊、覆膜上辊和覆膜下辊，所述放膜上辊位于所述覆膜上辊的左上方，所述放膜下辊位于所述覆膜下辊的左下方。

3.根据权利要求1所述的防水卷材用覆膜冷却一体化装置，其特征在于，所述冷风管的一端穿过所述冷却箱的侧壁后与连接法兰固定连接，所述冷风管通过连接法兰与冷却气管连接。

4.根据权利要求1所述的防水卷材用覆膜冷却一体化装置，其特征在于，所述吹风口的两侧设有导流板。

5.根据权利要求1所述的防水卷材用覆膜冷却一体化装置，其特征在于，所述预冷机构和所述主冷机构之间设置有调节机构，所述调节机构包括支承架、转动安装于所述支承架的调节辊以及与所述支承架底部连接的动力组件。

6.根据权利要求5所述的防水卷材用覆膜冷却一体化装置，其特征在于，所述动力组件包括安装座，所述安装座内设有双向螺纹杆，所述双向螺杆上对称啮合连接有两个滑动座，所述滑动座顶部转动连接有连接杆，两个所述连接杆的上端与所述支承架转动连接，所述双向螺纹杆的一端延伸出所述冷却箱并连接有电机。

7.根据权利要求1所述的防水卷材用覆膜冷却一体化装置，其特征在于，所述预冷辊的外壁设有吸水件。

8.根据权利要求1所述的防水卷材用覆膜冷却一体化装置，其特征在于，所述冷却箱的进料口处设有导向辊。
