一种迷你高负压除尘器的制作方法

本技术涉及负压除尘，尤其涉及一种迷你高负压除尘器。

背景技术：

1、工业用吸尘器是工业中常用的一种环保清洁设备，用于工业生产过程中收集废弃物、过滤和净化空气、进行环境中粉尘及颗粒的清扫。

2、目前工厂内所使用的集中式高负压除尘器主要由一个移动底座、通过立架安装在移动底座上的负压除尘器本体以及安装在负压集尘器本体除尘口处的可拆卸式的移动式集尘桶构成，该种结构的集中式高负压除尘器在使用时虽然能够通过负压抽吸以及旋风分离的方式来对工厂内的烟气以及粉尘进行便捷吸收清理，但是上述结构模块化程度低，体积大，结构复杂冗余。

技术实现思路

1、本实用新型要解决的技术问题是提供一种迷你高负压除尘器，能够解决一般的小型化的高负压除尘器结构复杂，模块化程度，组装不方便的问题。

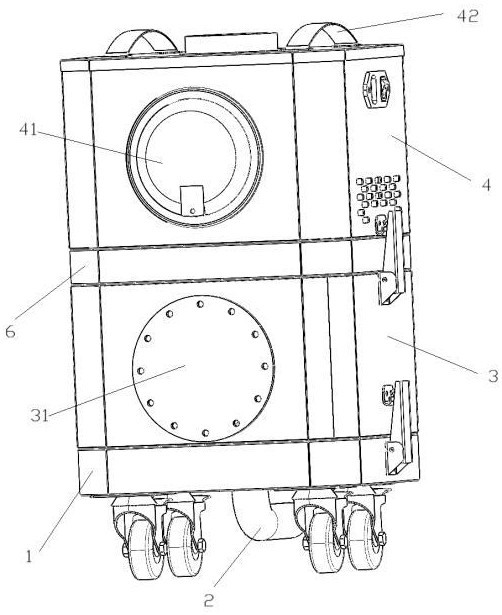

2、为解决上述技术问题，本实用新型的技术方案为：一种迷你高负压除尘器，其创新点在于：包括储灰箱、吸烟管道、除尘箱体、风机箱体、负压风机和滤筒；

3、所述储灰箱为多面柱体状结构，且底端封闭，顶端开口设置；所述储灰箱底端的中心位置处开有吸烟管道安装口；所述吸烟管道安装在储灰箱的吸烟管道安装口处，且吸烟管道的一端自储灰箱下方侧面延伸出，吸烟管道的另一端与储灰箱导通；

4、所述除尘箱体安装在储灰箱的上方，所述除尘箱体呈多面柱体状结构，除尘箱体的顶、底两端开口设置；所述除尘箱体的底端与储灰箱导通，且除尘箱体外壁与储灰箱外壁之间通过搭扣锁紧相连；

5、所述滤筒自除尘箱体的顶端嵌入在除尘箱体内，所述滤筒的顶端边缘处与除尘箱体的顶端边缘密封相连；

6、所述风机箱体设置除尘箱体的顶端，且风机箱体呈多面柱体状结构，风机箱体的顶、底端开口设置；所述风机箱体的底端与除尘箱体内的滤筒导通，且风机箱体外壁与除尘箱体外壁之间通过搭扣锁紧相连；

7、所述负压风机设置在风机箱体内，所述负压风机的底端输入口对准滤筒，通过负压风机产生的负压将烟尘吸入除尘箱体内并通过滤筒过滤，从风机箱体排出过滤后的空气。

8、进一步的，所述储灰箱的底端安装有移动滚轮。

9、进一步的，所述滤筒包括滤筒单元和连接筒体；所述连接筒体的外轮廓与除尘箱体的外轮廓相同，且连接筒体的下表面边缘与除尘箱体的顶端边缘密封相连；所述连接筒体的顶、底端均设置有封板，且封板中心处设置有通风孔；所述滤筒单元连接在连接筒体的底端封板通风孔处；所述负压风机的底端对准连接筒体的顶端封板通风孔处。

10、进一步的，所述负压风机的外轮廓通过风机支架连接在连接筒体顶端的封板的上表面上。

11、进一步的，所述风机箱体上设置有排风孔，所述风机箱体的外侧壁上设置有电源控制开关和储物盒；所述风机箱体的顶端设置有箱盖，且箱盖上设置有把手。

12、进一步的，所述除尘箱体的侧壁上开有观测孔，且观测孔处安装有透明pc观测窗。

13、本实用新型的优点在于：

14、1）本实用新型中风机箱体、滤筒和除尘箱体采用模块化结构设计，滤筒置于除尘箱体内且通过搭扣实现风机箱体与除尘箱体之间的锁紧连接，并实现滤筒的压紧，该结构设计可保证滤筒的快速更换；此外，迷你式的高压除尘器顶部箱盖上设置把手可方便提携，并设计可视化的窗口，来更好的观测到除尘箱体内部情况；本实用新型整体结构紧凑，模块化程度高，安装维护操作简单快捷。

1.一种迷你高负压除尘器，其特征在于：包括储灰箱、吸烟管道、除尘箱体、风机箱体、负压风机和滤筒；

2.根据权利要求1所述的一种迷你高负压除尘器，其特征在于：所述储灰箱的底端安装有移动滚轮。

3.根据权利要求1所述的一种迷你高负压除尘器，其特征在于：所述滤筒包括滤筒单元和连接筒体；所述连接筒体的外轮廓与除尘箱体的外轮廓相同，且连接筒体的下表面边缘与除尘箱体的顶端边缘密封相连；所述连接筒体的顶、底端均设置有封板，且封板中心处设置有通风孔；所述滤筒单元连接在连接筒体的底端封板通风孔处；所述负压风机的底端对准连接筒体的顶端封板通风孔处。

4.根据权利要求3所述的一种迷你高负压除尘器，其特征在于：所述负压风机的外轮廓通过风机支架连接在连接筒体顶端的封板的上表面上。

5.根据权利要求1所述的一种迷你高负压除尘器，其特征在于：所述风机箱体上设置有排风孔，所述风机箱体的外侧壁上设置有电源控制开关和储物盒；所述风机箱体的顶端设置有箱盖，且箱盖上设置有把手。

6.根据权利要求1所述的一种迷你高负压除尘器，其特征在于：所述除尘箱体的侧壁上开有观测孔，且观测孔处安装有透明pc观测窗。
