一种带有防堵塞结构的废气洗涤塔的制作方法

本技术涉及洗涤塔领域，特别涉及一种带有防堵塞结构的废气洗涤塔。

背景技术：

1、洗涤塔是一种新型的气体净化处理设备，广泛应用于工业废气净化、除尘等方面的前处理。它是在可浮动填料层气体净化器的基础上改进而产生的，由于其工作原理类似洗涤过程，故名洗涤塔。

2、经检索，例如专利公开号为cn219984244u公开的防堵废气洗涤装置以及公开号为cn221999306u公开的防堵塞废气洗涤塔，两者均使得支撑座上堆放的填料发生滚动和相互错位，利用相邻填料的摩擦去除表面的附着物，实现自我清理。

3、然而，基于以上检索，结合现有技术发现，现有技术中类似于以上公开的防堵塞废气洗涤塔的内部填料在受到振动时，填料之间的缝隙变大，会导致部分杂质随着气体通过该缝隙向上逃逸，导致废气净化效果变差。

技术实现思路

1、本实用新型核心在于通过多个支撑网盘配合振动组件的设置解决现有技术中部分杂质随着气体通过填料间变大的缝隙向上逃逸的问题。同时利用相邻填料的摩擦去除表面的附着物，实现自我清理。

2、为解决上述问题，本实用新型采用如下的技术方案。

3、一种带有防堵塞结构的废气洗涤塔，包括上下两端分别设置有出气口和进气口的洗涤塔本体，洗涤塔本体内置有填料，洗涤塔本体的内侧自上而下依次等距分布有多个支撑网盘，填料均匀堆放于多个支撑网盘的上端面；

4、洗涤塔本体沿自身轴线转动安装有传动轴，传动轴自下而上依次活动贯穿多个支撑网盘，且传动轴与支撑网盘之间设置有振动组件，洗涤塔本体的底端安装有驱动电机，驱动电机与传动轴之间连接有传动组件；

5、在传动轴的转动作用下，多个振动组件交替振动。

6、通过多个支撑网盘配合振动组件的设置，能够使得多个振动组件交替振动，从而使得多个支撑网盘上的填料交替振动，时刻保持至少一个支撑网盘上的填料处于静止状态，从而保证对废气的稳定过滤。

7、进一步的，振动组件包括固定环、转动环、多个第一凸块和多个第二凸块；

8、固定环同轴线安装于支撑网盘的底端面，多个第一凸块等距安装于固定环的底面；

9、转动环通过支架同轴固定于传动轴上，多个第二凸块等分为若干组，且若干组第二凸块等距分布于转动环的上端面，一组中的多个第二凸块等距安装于转动环上；

10、多个振动组件中的第一凸块上下不对应设置，多个振动组件中的第二凸块上下对应设置。

11、进一步的，支撑网盘的底面周侧等距固定有多个定位滑柱，所述洗涤塔本体的内壁上圆周等距固定有多个定位块，多个定位滑柱与多个定位块一一对应设置，并竖直滑动贯穿定位块。

12、进一步的，传动组件包括传动齿轮一和传动齿轮二，传动齿轮一与驱动电机的输出端同轴固定，传动齿轮二与传动轴同轴固定，且传动齿轮一与传动齿轮二相啮合，传动齿轮二的直径大于传动齿轮一的直径。

13、进一步的，传动轴为管体，传动轴位于洗涤塔本体内部的上下两端均等距水平固定连通有多个喷淋管，喷淋管等距一体化分布有多个雾化喷头；

14、传动轴延伸至洗涤塔本体外侧的端部通过密封连接件连接外部的导水管。

15、进一步的，洗涤塔本体的底端安装有沉淀箱，沉淀箱与洗涤塔本体相连通。

16、相比于现有技术，本实用新型的优点在于：

17、（1）本方案通过多个支撑网盘配合振动组件的设置，能够使得多个振动组件交替振动，从而使得多个支撑网盘上的填料交替振动，时刻保持至少一个支撑网盘上的填料处于静止状态，从而保证对废气的稳定过滤。

18、（2）本方案通过传动轴与喷淋管的配合设置，传动轴转动时，会带动其上下两端水平固定的多个喷淋管同步转动，由于喷淋管上等距一体化分布有多个雾化喷头，在转动过程中，雾化喷头能够全方位地对洗涤塔本体内部进行喷淋作业，使得洗涤液均匀地覆盖在废气流通的空间，大大提高了废气与洗涤液的接触面积和接触时间，从而更有效地对废气中的杂质和污染物进行洗涤和去除，进一步增强了废气洗涤塔的净化效果。

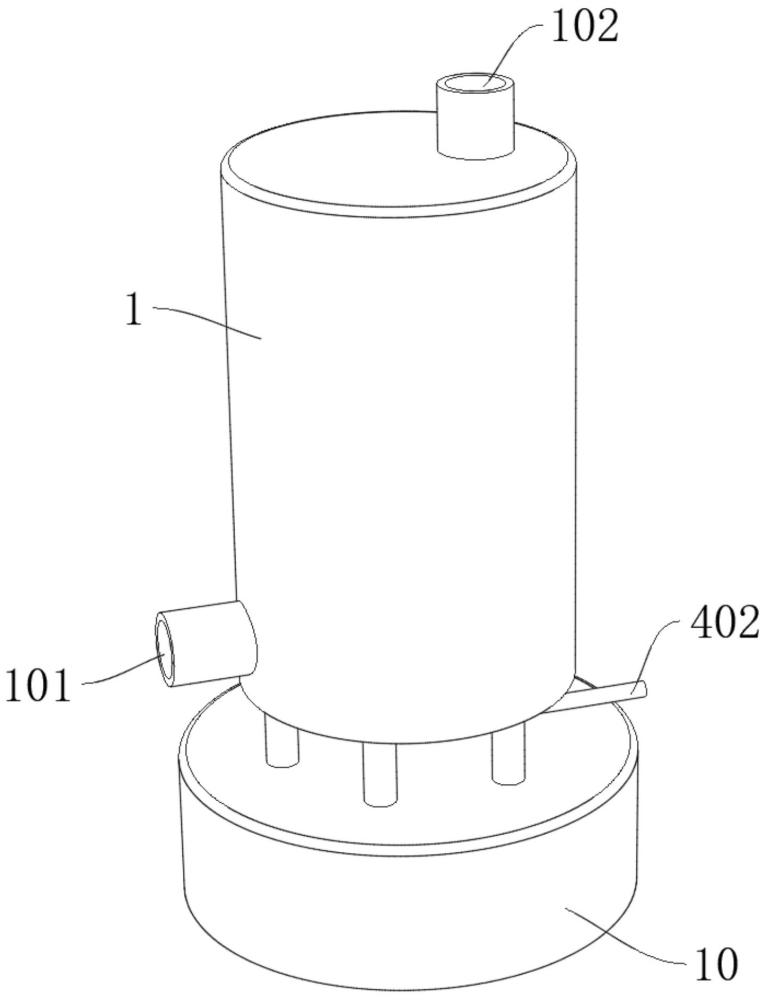

1.一种带有防堵塞结构的废气洗涤塔，包括上下两端分别设置有出气口（102）和进气口（101）的洗涤塔本体（1），所述洗涤塔本体（1）内置有填料（3），其特征在于：所述洗涤塔本体（1）的内侧自上而下依次等距分布有多个支撑网盘（2），所述填料（3）均匀堆放于多个支撑网盘（2）的上端面；

2.根据权利要求1所述的一种带有防堵塞结构的废气洗涤塔，其特征在于：所述振动组件（5）包括固定环（51）、转动环（52）、多个第一凸块（53）和多个第二凸块（54）；

3.根据权利要求1所述的一种带有防堵塞结构的废气洗涤塔，其特征在于：所述支撑网盘（2）的底面周侧等距固定有多个定位滑柱（9），所述洗涤塔本体（1）的内壁上圆周等距固定有多个定位块（8），多个所述定位滑柱（9）与多个定位块（8）一一对应设置，并竖直滑动贯穿定位块（8）。

4.根据权利要求1所述的一种带有防堵塞结构的废气洗涤塔，其特征在于：所述传动组件（7）包括传动齿轮一（71）和传动齿轮二（72），所述传动齿轮一（71）与驱动电机（6）的输出端同轴固定，所述传动齿轮二（72）与传动轴（4）同轴固定，且传动齿轮一（71）与传动齿轮二（72）相啮合，所述传动齿轮二（72）的直径大于传动齿轮一（71）的直径。

5.根据权利要求1所述的一种带有防堵塞结构的废气洗涤塔，其特征在于：所述传动轴（4）为管体，所述传动轴（4）位于洗涤塔本体（1）内部的上下两端均等距水平固定连通有多个喷淋管（401），所述喷淋管（401）等距一体化分布有多个雾化喷头；

6.根据权利要求5所述的一种带有防堵塞结构的废气洗涤塔，其特征在于：所述洗涤塔本体（1）的底端安装有沉淀箱（10），所述沉淀箱（10）与洗涤塔本体（1）相连通。
