一种可调节雾化效果的有机涂层旋涂设备的制作方法

本技术涉及有机涂层旋涂设备，具体为一种可调节雾化效果的有机涂层旋涂设备。

背景技术：

1、一种可调节雾化效果有机涂层旋涂设备是一款融合超声雾化技术与精密旋涂工艺的新型涂层制备设备，专为解决传统旋涂设备雾化效果固定、材料利用率低、涂层适应性差等痛点设计。该设备创新性地将精准雾化调节系统与高速旋转涂覆机制相结合，可实现有机涂层从微纳米级到微米级的雾化效果灵活调控，同时依托离心力作用完成涂层的均匀铺展，广泛适用于微电子、光电子、新能源、精密器件制造等对涂层质量有严苛要求的领域，但现有的一种可调节雾化效果的有机涂层旋涂设备仍存在一定的缺陷；

2、传统的一种可调节雾化效果的有机涂层旋涂设备虽能够得到很好的使用，但传统静电旋涂设备的工件接地多依赖单一接触点，易因涂料残留、接触松动导致接地电阻过大，静电回路断裂，不仅降低涂料吸附效率，还可能因静电积累引发安全隐患；同时，缺乏接地保障会导致带电雾滴吸附杂乱，涂料利用率低，时常困扰着使用者。

技术实现思路

1、本实用新型的目的在于提供一种可调节雾化效果的有机涂层旋涂设备，以解决上述背景技术中提出的传统静电旋涂设备的工件接地多依赖单一接触点，易因涂料残留、接触松动导致接地电阻过大，静电回路断裂，不仅降低涂料吸附效率，还可能因静电积累引发安全隐患；同时，缺乏接地保障会导致带电雾滴吸附杂乱，涂料利用率低，时常困扰着使用者的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可调节雾化效果的有机涂层旋涂设备，包括机体、雾化机构和夹持机构，所述机体的内部设置有雾化机构和夹持机构，所述机体包括有机箱、观察窗、开关门、固定螺栓和控制面板，所述机箱上固定安装有两组观察窗，所述机箱上转动连接有开关门，所述开关门与机箱通过固定螺栓固定连接，所述机箱上固定安装有控制面板；

3、所述雾化机构包括有固定座、接地铜线、连接螺栓、夹具、连接铜线、进气管、雾化喷头和静电场发生器；

4、所述机箱上滑动连接有固定座，所述固定座上固定安装有接地铜线，且固定座通过固定螺栓与机箱固定安装，所述接地铜线上接触设置有连接铜线，所述连接铜线上固定安装有夹具，且夹具夹持于物料上，所述机箱上固定安装有四组进气管，所述进气管上固定安装有雾化喷头，所述机箱的内底面固定安装有两组静电场发生器。

5、作为本实用新型的优选技术方案，所述夹持机构包括有传动电机、传动轴、转筒、固定板、吸盘、输气管、液压缸、放置板和伸缩杆，所述机箱上固定安装有传动电机，所述传动电机的输出端固定安装有传动轴，所述传动轴与机箱为轴承连接，且传动轴为中空设计。

6、作为本实用新型的优选技术方案，所述传动轴上固定安装有转筒，所述转筒上设置有六组固定板，且固定板向前固定安装于转筒上，所述固定板上固定安装有两组吸盘。

7、作为本实用新型的优选技术方案，所述传动轴的内部设置有输气管，所述输气管的一端与外界抽气泵连接，所述输气管的另一端与吸盘固定连接。

8、作为本实用新型的优选技术方案，所述机箱内部设置有液压缸，且液压缸固定安装于机箱的内底面，所述液压缸的输出端固定安装有放置板。

9、作为本实用新型的优选技术方案，所述机箱的内部设置有四组伸缩杆，所述伸缩杆与机箱的内底面为固定安装，且伸缩杆的输出端与放置板的下底面为固定安装。

10、与现有技术相比，本实用新型的有益效果是：该一种可调节雾化效果的有机涂层旋涂设备，设备通过控制面板调控进气管气压，配合雾化喷头的结构设计，能灵活调整涂料雾化的细腻度与覆盖幅宽，同时可滑动固定座改变雾化机构的相对位置，适配不同尺寸、形状工件的涂覆需求，解决了传统设备雾化效果固定、适配性差的问题，且设备通过接地铜线与连接铜线的配合，为工件提供稳定接地通路，避免静电积累导致的涂覆失效或安全隐患；带电雾滴在静电场作用下吸附效率提升，涂料利用率更高，相比传统涂覆方式更节能环保。

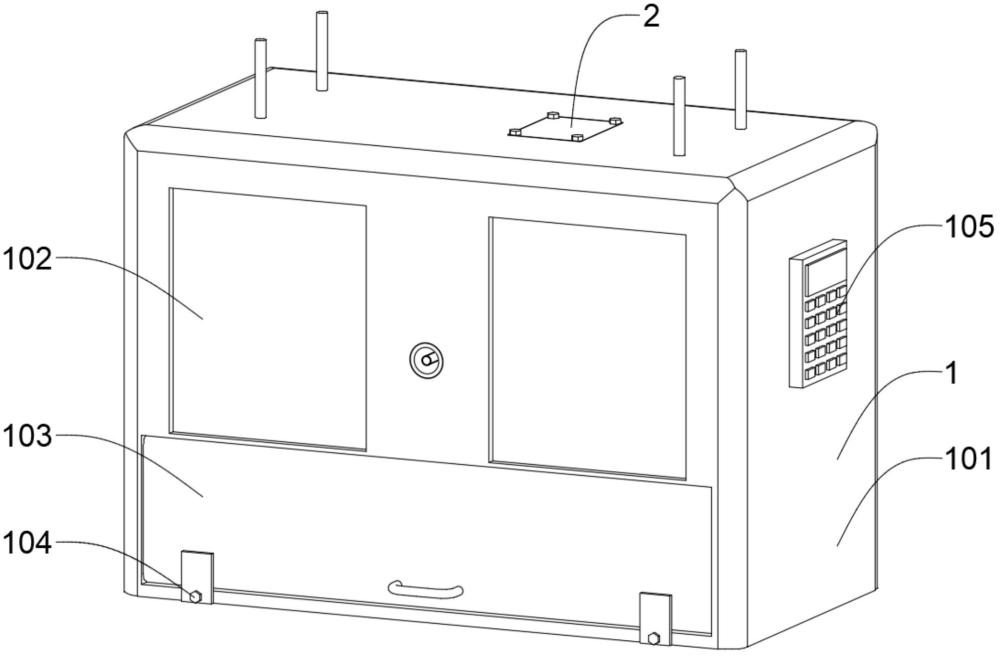

1.一种可调节雾化效果的有机涂层旋涂设备，包括机体（1）、雾化机构（2）和夹持机构（3），所述机体（1）的内部设置有雾化机构（2）和夹持机构（3）；其特征在于：所述机体（1）包括有机箱（101）、观察窗（102）、开关门（103）、固定螺栓（104）和控制面板（105），所述机箱（101）上固定安装有两组观察窗（102），所述机箱（101）上转动连接有开关门（103），所述开关门（103）与机箱（101）通过固定螺栓（104）固定连接，所述机箱（101）上固定安装有控制面板（105）；

2.根据权利要求1所述的一种可调节雾化效果的有机涂层旋涂设备，其特征在于，所述夹持机构（3）包括有传动电机（301）、传动轴（302）、转筒（303）、固定板（304）、吸盘（305）、输气管（306）、液压缸（307）、放置板（308）和伸缩杆（309），所述机箱（101）上固定安装有传动电机（301），所述传动电机（301）的输出端固定安装有传动轴（302），所述传动轴（302）与机箱（101）为轴承连接，且传动轴（302）为中空设计。

3.根据权利要求2所述的一种可调节雾化效果的有机涂层旋涂设备，其特征在于，所述传动轴（302）上固定安装有转筒（303），所述转筒（303）上设置有六组固定板（304），且固定板（304）向前固定安装于转筒（303）上，所述固定板（304）上固定安装有两组吸盘（305）。

4.根据权利要求3所述的一种可调节雾化效果的有机涂层旋涂设备，其特征在于，所述传动轴（302）的内部设置有输气管（306），所述输气管（306）的一端与外界抽气泵连接，所述输气管（306）的另一端与吸盘（305）固定连接。

5.根据权利要求1所述的一种可调节雾化效果的有机涂层旋涂设备，其特征在于，所述机箱（101）内部设置有液压缸（307），且液压缸（307）固定安装于机箱（101）的内底面，所述液压缸（307）的输出端固定安装有放置板（308）。

6.根据权利要求5所述的一种可调节雾化效果的有机涂层旋涂设备，其特征在于，所述机箱（101）的内部设置有四组伸缩杆（309），所述伸缩杆（309）与机箱（101）的内底面为固定安装，且伸缩杆（309）的输出端与放置板（308）的下底面为固定安装。
