一种多喷头均匀喷淋的废气洗涤装置的制作方法

本技术属于废气洗涤，尤其涉及一种多喷头均匀喷淋的废气洗涤装置。

背景技术：

1、废气洗涤通常指废气洗涤塔或湿式洗涤，是一种工业废气处理方法。它的基本原理是：通过液体(通常是水或化学试剂)吸收、溶解或中和废气中的有害物质，从而减少污染排放。主要特点和类型：湿式洗涤：利用水或溶液洗涤废气，适合去除酸性气体或可溶性颗粒物；化学洗涤：加入化学试剂，使废气中的有害物质发生化学反应，如吸收酸性气体生成盐类。

2、现有的废气洗涤装置大多采用喷淋，在实际应用中存在一些不足，如部分装置的喷淋系统设计不够合理，导致喷淋不均匀，使得废气中的有害物质不能被充分吸收、溶解或中和，降低了废气洗涤的效果；而且喷淋形式单一，废气处理效果有限。

3、对此，本申请提出一种多喷头均匀喷淋的废气洗涤装置。

技术实现思路

1、本实用新型目的是提供一种多喷头均匀喷淋的废气洗涤装置，以解决上述背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种多喷头均匀喷淋的废气洗涤装置，包括塔体，所述塔体的底部一侧连通设有进气管，所述塔体的顶部一侧穿设有第二进液管，所述塔体的内部设有环形管道，所述第二进液管与环形管道相连通，所述环形管道的底部间隔设有若干个竖管，每个所述竖管的侧壁均设有雾化喷头，所述塔体的底面设有排液管，所述塔体的顶面设有出气管。

3、优选的，所述塔体的内部位于竖管的下方与进气管的上方之间设有隔板，所述隔板的顶面穿设有连接管，所述塔体的侧壁位于隔板的下方连通设有第一进液管，所述隔板将塔体的内部由上往下分隔为喷淋区与浸淋区。

4、优选的，每个所述竖管的侧壁均间隔连接有若干个雾化喷头，所述雾化喷头的出液端朝向塔体的中轴线。

5、优选的，若干个所述竖管呈等距圆周分布。

6、优选的，所述第二进液管与环形管道之间连接有输送泵。

7、优选的，所述环形管道的侧壁与塔体的内壁焊接。

8、本实用新型至少具备以下有益效果：

9、(1)本实用新型通过在塔体内部设置环形管道，环形管道底部间隔设置若干个带有雾化喷头的竖管，且雾化喷头的出液端朝向塔体中轴线，若干个竖管呈等距圆周分布，这样的设计能够使喷淋液从多个方向均匀喷出，形成全面且均匀的喷淋覆盖区域，有效解决了现有装置喷淋不均匀的问题，让废气中的有害物质能被充分吸收、溶解或中和，大大提高了废气洗涤的效果。

10、(2)本实用新型通过隔板将塔体内部由上往下分隔为喷淋区与浸淋区，通过喷淋与浸淋相互配合，大大提高了废气洗涤的效果。

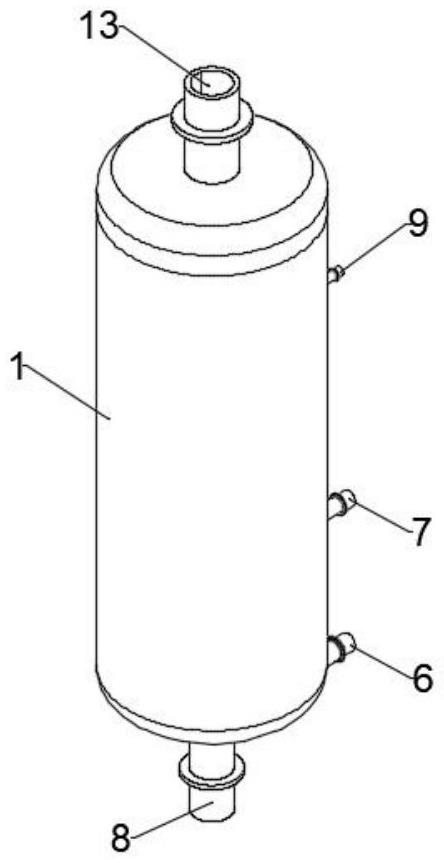

1.一种多喷头均匀喷淋的废气洗涤装置，其特征在于，包括塔体(1)，所述塔体(1)的底部一侧连通设有进气管(6)，所述塔体(1)的顶部一侧穿设有第二进液管(9)，所述塔体(1)的内部设有环形管道(10)，所述第二进液管(9)与环形管道(10)相连通，所述环形管道(10)的底部间隔设有若干个竖管(11)，每个所述竖管(11)的侧壁均设有雾化喷头(12)，所述塔体(1)的底面设有排液管(8)，所述塔体(1)的顶面设有出气管(13)。

2.根据权利要求1所述的一种多喷头均匀喷淋的废气洗涤装置，其特征在于：所述塔体(1)的内部位于竖管(11)的下方与进气管(6)的上方之间设有隔板(2)，所述隔板(2)的顶面穿设有连接管(5)，所述塔体(1)的侧壁位于隔板(2)的下方连通设有第一进液管(7)，所述隔板(2)将塔体(1)的内部由上往下分隔为喷淋区(4)与浸淋区(3)。

3.根据权利要求1所述的一种多喷头均匀喷淋的废气洗涤装置，其特征在于：每个所述竖管(11)的侧壁均间隔连接有若干个雾化喷头(12)，所述雾化喷头(12)的出液端朝向塔体(1)的中轴线。

4.根据权利要求1所述的一种多喷头均匀喷淋的废气洗涤装置，其特征在于：若干个所述竖管(11)呈等距圆周分布。

5.根据权利要求1所述的一种多喷头均匀喷淋的废气洗涤装置，其特征在于：所述第二进液管(9)与环形管道(10)之间连接有输送泵。

6.根据权利要求1所述的一种多喷头均匀喷淋的废气洗涤装置，其特征在于：所述环形管道(10)的侧壁与塔体(1)的内壁焊接。
