一种营养琼脂培养基罐装装置的制作方法

本技术涉及干琼脂培养，具体涉及一种营养琼脂培养基罐装装置。

背景技术：

1、营养琼脂培养基通常含有琼脂等凝固剂，在混匀过程中常温下不易溶解，易结成块状。传统的分装前加热溶解方法所需设备成本高，且耗能量大，不符合低碳环保的需求。而以搅拌代替加热的普通搅拌装置，存在搅拌效率低、使用时间长后容易出现泄漏等问题，且无法实现配置、搅拌和灌装的一体化。

2、传统的营养琼脂培养基分装主要采用人工量取和倾倒的方式，这种方式不仅效率低下，浪费时间，而且难以精准控制倒入量和倒入时的温度，从而直接影响实验结果的可靠性。同时，在手工操作过程中，实验者的接触风险和无菌环境的保持很难控制，容易导致培养基受到污染。

3、而在琼脂培养的过程中，培养罐需要经过辅助排气的工序，且在排气时，工人需要穿戴好隔热手套，手动的旋转排气孔上安装的阻塞物体，而此种方式很容易出现烫伤的情况，严重危害工人的健康。

技术实现思路

1、鉴于琼脂培养的过程中，培养罐需要经过辅助排气的工序，且在排气时，工人需要穿戴好隔热手套，手动的旋转排气孔上安装的阻塞物体，而此种方式很容易出现烫伤的情况，严重危害工人健康的缺点；

2、为解决上述技术问题，本实用新型提供如下技术方案：一种营养琼脂培养基罐装装置，包括：圆环支撑杆和培养罐，所述圆环支撑杆的内环处安装着培养罐，所述培养罐的上表面处贯穿安装着通气结构，所述通气结构包含：弧形安装板，所述培养罐的上表面处贯穿开设有矩形排气孔，所述弧形安装板的弧面处设置有一对对称的弧形安装片，一对所述弧形安装板相对的垂直面处固定连接着同一个矩形移动底板，所述矩形移动底板的上表面处贯穿开设有对接孔，所述矩形移动底板的上表面处滑动连接着矩形挡板。

3、作为本实用新型所述一种营养琼脂培养基罐装装置的一种优选方案，其中，一对所述矩形挡板的下表面处安装着t型移动块，所述t型移动块与矩形移动底板的相交处开设有矩形移动槽，一对所述矩形挡板的上表面处均设置有导向杆。

4、作为本实用新型所述一种营养琼脂培养基罐装装置的一种优选方案，其中，一对所述弧形安装板的上表面处固定安装着同一个圆环导向套，所述圆环导向套的内环处滑动连接着圆环旋转板，所述圆环旋转板的上表面处设置有一对弧形导向槽。

5、作为本实用新型所述一种营养琼脂培养基罐装装置的一种优选方案，其中，所述圆环旋转板的上表面处开设有弧形孔，所述圆环旋转板的上表面处弧形固定板，所述弧形固定板的外环处固定连接着弧形块，所述弧形块的外环处阵列设置有导向块。

6、作为本实用新型所述一种营养琼脂培养基罐装装置的一种优选方案，其中，所述培养罐的上表面处固定安装着l型安装块，所述l型安装块的垂直面处设置有驱动马达，所述l型安装块的内环处旋转连接着圆柱杆，所述圆柱杆的杆体上套装着齿轮柱，所述齿轮柱的齿轮齿啮合连接着导向块，所述l型安装块的垂直面处设置有控制设备。

7、作为本实用新型所述一种营养琼脂培养基罐装装置的一种优选方案，其中，培养罐内部的底表面处设置有u型安装套，所述u型安装套的上表面处旋转连接着圆柱装载杆，所述圆柱装载杆的杆体上套装着圆环安装套，所述圆环安装套的弧面处安装着搅拌叶，其中一个所述圆环安装套的外环处还设置有一对对称的矩形安装条，所述矩形安装条的下表面处阵列设置有消泡棒。

8、本实用新型提供的技术方案，与已知的现有技术相比，具有如下有益效果：

9、1、该设备的排气结构将采用驱动马达的方式进行启动，马达驱动的方式可以很好的防止工人出现烫伤的情况，并且马达驱动，可以保证排气面积的大小。

10、2、培养罐的内部还设置有搅拌结构以及辅助气泡消除的结构，从而保证因为搅拌而产生的气泡，可以快速的被消除，使得培养工作进入到下一个步骤。

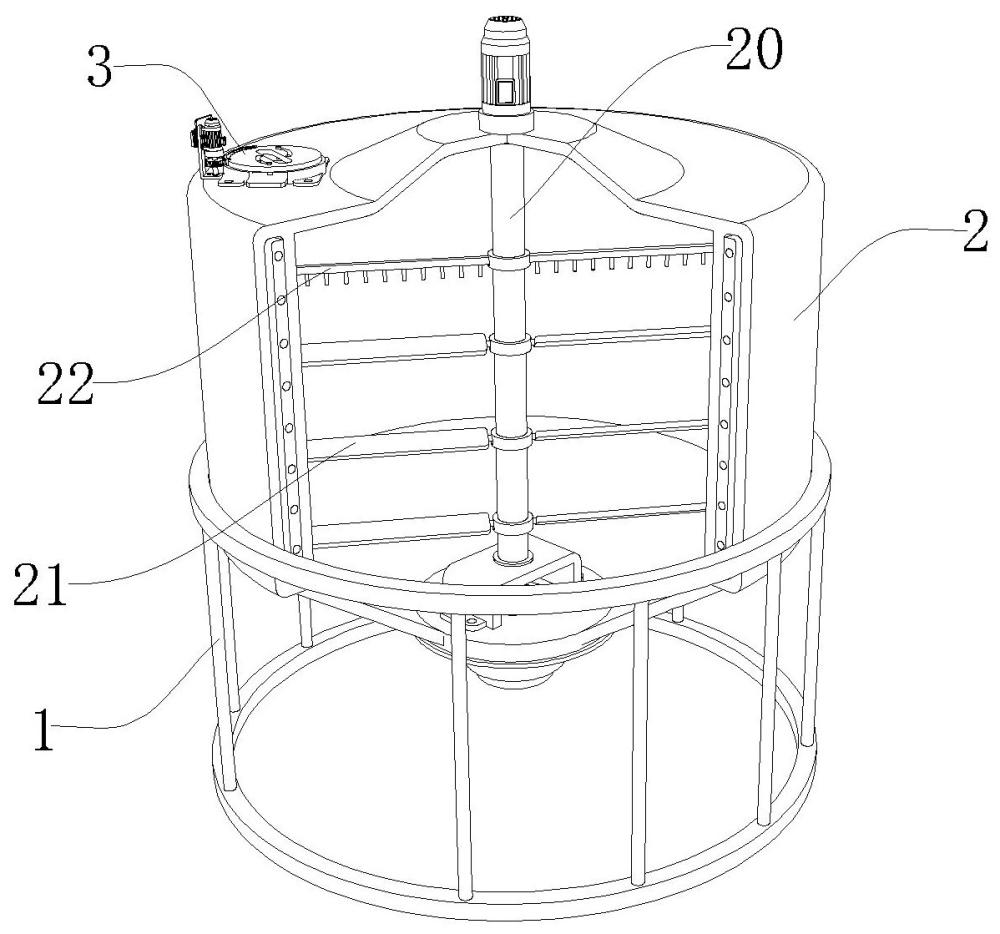

1.一种营养琼脂培养基罐装装置，其特征在于，包括：圆环支撑杆（1）和培养罐（2），所述圆环支撑杆（1）的内环处安装着培养罐（2），所述培养罐（2）的上表面处贯穿安装着通气结构（3），所述通气结构（3）包含：弧形安装板（4），所述培养罐（2）的上表面处贯穿开设有矩形排气孔，所述弧形安装板（4）的弧面处设置有一对对称的弧形安装片（5），一对所述弧形安装板（4）相对的垂直面处固定连接着同一个矩形移动底板（6），所述矩形移动底板（6）的上表面处贯穿开设有对接孔，所述矩形移动底板（6）的上表面处滑动连接着矩形挡板（7）。

2.根据权利要求1所述的营养琼脂培养基罐装装置，其特征在于，一对所述矩形挡板（7）的下表面处安装着t型移动块，所述t型移动块与矩形移动底板（6）的相交处开设有矩形移动槽（8），一对所述矩形挡板（7）的上表面处均设置有导向杆（9）。

3.根据权利要求1所述的营养琼脂培养基罐装装置，其特征在于，一对所述弧形安装板（4）的上表面处固定安装着同一个圆环导向套，所述圆环导向套的内环处滑动连接着圆环旋转板（10），所述圆环旋转板（10）的上表面处设置有一对弧形导向槽（11）。

4.根据权利要求3所述的营养琼脂培养基罐装装置，其特征在于，所述圆环旋转板（10）的上表面处开设有弧形孔（12），所述圆环旋转板（10）的上表面处设置弧形固定板（13），所述弧形固定板（13）的外环处固定连接着弧形块（14），所述弧形块（14）的外环处阵列设置有导向块。

5.根据权利要求1所述的营养琼脂培养基罐装装置，其特征在于，所述培养罐（2）的上表面处固定安装着l型安装块（15），所述l型安装块（15）的垂直面处设置有驱动马达（16），所述l型安装块（15）的内环处旋转连接着圆柱杆（17），所述圆柱杆（17）的杆体上套装着齿轮柱（18），所述齿轮柱（18）的齿轮齿啮合连接着导向块，所述l型安装块（15）的垂直面处设置有控制设备（19）。

6.根据权利要求1所述的营养琼脂培养基罐装装置，其特征在于，培养罐（2）内部的底表面处设置有u型安装套，所述u型安装套的上表面处旋转连接着圆柱装载杆（20），所述圆柱装载杆（20）的杆体上套装着圆环安装套，所述圆环安装套的弧面处安装着搅拌叶（21），其中一个所述圆环安装套的外环处还设置有一对对称的矩形安装条（22），所述矩形安装条（22）的下表面处阵列设置有消泡棒。
