一种模块化雨水收集与净化系统

本发明涉及雨水收集与净化，具体为一种模块化雨水收集与净化系统。

背景技术：

1、一种模块化雨水收集与净化系统，是一种采用模块化设计、可灵活组合、适配不同场景，用于收集自然雨水、经过多级净化处理后，实现雨水资源化利用的成套环保设备，现有技术方案存在以下缺陷：倒灌风险突出，没有设置相应的防倒灌结构，外部污水、地下积水、管道回水等易通过雨水入口、管道接口倒灌进入系统，污染净化模块、损坏设备，甚至导致整个系统瘫痪且过滤格栅易堵塞，没有设置自清洁结构，雨水携带的落叶、杂物、细小颗粒易附着在格栅表面，需人工频繁清理，不仅增加维护成本，还会因格栅堵塞导致雨水无法正常收集，影响水资源利用率，故而提出一种模块化雨水收集与净化系统来解决上述所提出的问题。

技术实现思路

1、解决的技术问题

2、针对现有技术的不足，本发明提供了一种模块化雨水收集与净化系统，具备设有防倒灌结构且过滤格栅可自清洁的优点，解决了上述背景技术中提到的问题。

3、（二）技术方案

4、为实现上述设有防倒灌结构且过滤格栅可自清洁的目的，本发明提供如下技术方案：一种模块化雨水收集与净化系统，包括处理箱，所述处理箱的前侧设置有延伸至其内侧的净化组件，所述处理箱的内顶壁设置有延伸至其顶部的接雨组件，所述接雨组件的内顶壁设置有过滤网格，所述处理箱的内壁左侧固定安装有延伸至其左侧的排出管，所述处理箱的外侧设置有贯穿处理箱内顶壁且延伸至接雨组件下方的防倒灌机构，所述接雨组件的内侧设置有延伸至过滤网格上方且与其贴合的清理机构，所述接雨组件的外侧设置有凸块；

5、所述净化组件包括净化板，所述处理箱的前侧活动安装有与处理箱贴合的净化板，所述净化板的前侧固定安装有手柄。

6、优选的，所述接雨组件包括接雨斗，所述处理箱的内顶壁固定安装有延伸至其顶部的接雨斗，所述过滤网格活动安装在接雨斗的内顶壁，所述接雨斗的内底壁固定安装有密封内环，所述凸块固定安装在接雨斗的外围，所述处理箱的内顶壁固定安装有数量为两个且分别位于接雨斗左右两侧的定位板。

7、优选的，所述防倒灌机构包括限位框，所述处理箱的内顶壁固定安装有延伸至其内侧的限位框，所述限位框位于右侧定位板的右侧，所述处理箱的内侧活动安装有贯穿限位框且延伸至处理箱右侧的u型板，所述处理箱的内壁右侧固定安装有导向框，所述导向框的内侧滑动安装有与u型板一端固定连接的横板，所述横板的顶部固定安装有外筒，所述外筒的内侧固定安装有位于密封内环正下方的内堵块，所述u型板的一端固定安装有与处理箱外侧滑动连接的移动框，所述移动框的底部活动安装有数量为三个的浮块。

8、优选的，所述清理机构包括托板，所述接雨斗的内壁前后两侧之间固定安装有位于过滤网格下方的托板，所述托板的顶部开设有安装槽，所述安装槽的内侧固定安装有电机，所述电机的输出轴处固定安装有延伸至过滤网格顶部的转轴，所述转轴的外侧固定安装有位于过滤网格上方的刷板，所述刷板的底部固定安装有与过滤网格顶部贴合的清理刷，所述刷板的顶部右侧一端固定安装有盒体，所述盒体的左侧滑动安装有延伸至其右侧的移动框体，所述移动框体的内壁左侧固定安装有与盒体内壁右侧固定连接的伸缩弹簧，所述移动框体的右侧一端固定安装有立板，所述立板的一侧固定安装有与接雨斗外侧贴合的敲击块。

9、优选的，所述排出管的外侧设置有控制阀，所述控制阀用于控制收集雨水的排出流量。

10、优选的，所述敲击块为橡胶材质，所述清理刷为尼龙材质，所述盒体的内壁开设有与移动框体相适配的通孔。

11、优选的，所述浮块为泡沫材质，三个所述浮块呈等距分布于移动框的底部。

12、优选的，所述内堵块的外径与密封内环的内径相适配，所述内堵块的顶部设置有橡胶密封垫，所述凸块呈环形等距分布于接雨斗的外围。

13、优选的，所述净化板的内部填充有多层过滤材料，所述多层过滤材料包括活性炭层、石英砂层和pp棉层。

14、（三）有益效果

15、与现有技术相比，本发明提供了一种模块化雨水收集与净化系统，具备以下有益效果：

16、1、该模块化雨水收集与净化系统，通过设置防倒灌机构，限位框与导向框约束u型板和横板的移动轨迹，防止偏移导致密封失效，橡胶密封垫填充内堵块与密封内环之间的微小缝隙，确保零渗漏，泡沫浮块，低密度材质，微小水位变化即可触发，响应速度快，等距分布浮块，平衡受力，避免单侧倾斜导致卡滞，外部积水水位上升至浮块高度，浮块因浮力上浮，带动移动框上升，当到达水位最高值时，内堵块延伸至密封内环内侧，进而形成封闭结构，防止外界雨水发生倒灌，实现了设有防倒灌结构的目的。

17、2、该模块化雨水收集与净化系统，通过设置凸块和清理机构，电机启动，通过转轴带动刷板旋转，清理刷的尼龙刷毛贴合过滤网格孔隙，刮除附着杂物，刷板旋转时，盒体内的伸缩弹簧推动移动框体往复运动，移动框体通过立板带动敲击块撞击接雨斗外壁，震动传递至过滤网格，使孔隙内卡滞的细小颗粒脱落，尼龙清理刷耐磨且柔韧，既能刮除杂物又不损伤过滤网格，橡胶敲击块减震防损，避免接雨斗因长期敲击破裂，伸缩弹簧提供弹性力，使敲击动作具有缓冲，延长组件寿命，实现了过滤格栅可自清洁的目的。

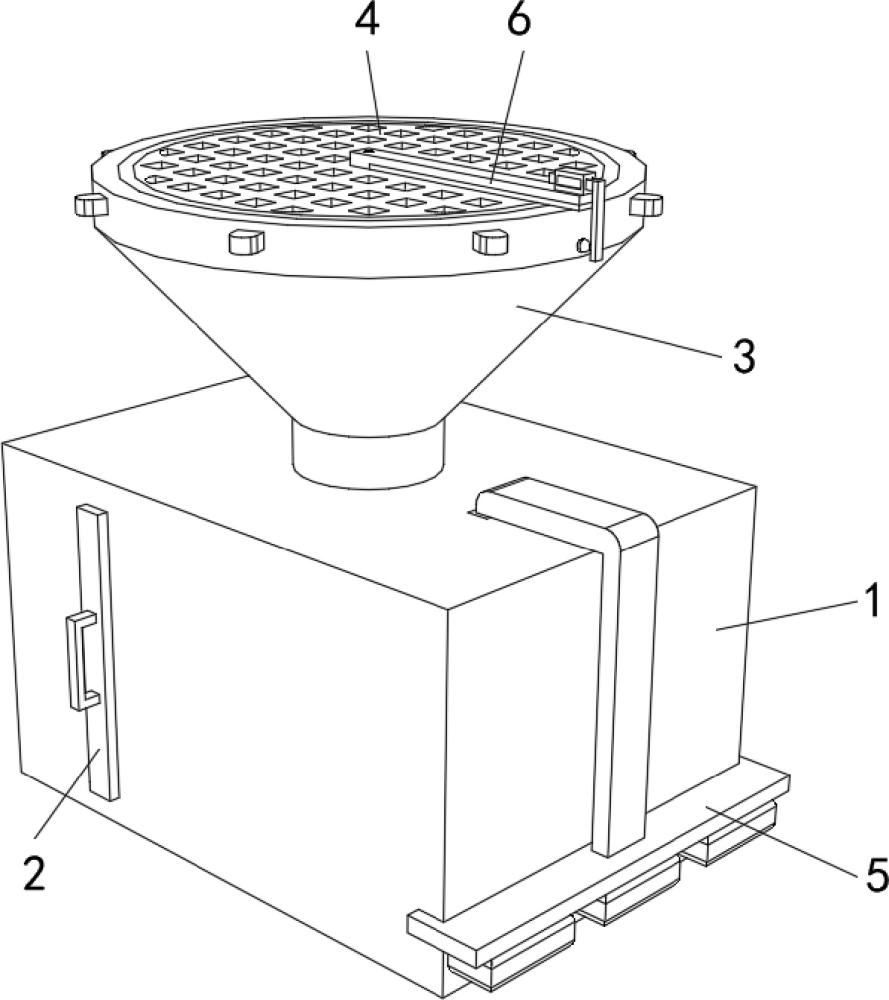

1.一种模块化雨水收集与净化系统，包括处理箱（1），所述处理箱（1）的前侧设置有延伸至其内侧的净化组件（2），所述处理箱（1）的内顶壁设置有延伸至其顶部的接雨组件（3），所述接雨组件（3）的内顶壁设置有过滤网格（4），所述处理箱（1）的内壁左侧固定安装有延伸至其左侧的排出管（8），其特征在于：所述处理箱（1）的外侧设置有贯穿处理箱（1）内顶壁且延伸至接雨组件（3）下方的防倒灌机构（5），所述接雨组件（3）的内侧设置有延伸至过滤网格（4）上方且与其贴合的清理机构（6），所述接雨组件（3）的外侧设置有凸块（7）；

2.根据权利要求1所述的一种模块化雨水收集与净化系统，其特征在于：所述接雨组件（3）包括接雨斗（31），所述处理箱（1）的内顶壁固定安装有延伸至其顶部的接雨斗（31），所述过滤网格（4）活动安装在接雨斗（31）的内顶壁，所述接雨斗（31）的内底壁固定安装有密封内环（32），所述凸块（7）固定安装在接雨斗（31）的外围，所述处理箱（1）的内顶壁固定安装有数量为两个且分别位于接雨斗（31）左右两侧的定位板（33）。

3.根据权利要求2所述的一种模块化雨水收集与净化系统，其特征在于：所述防倒灌机构（5）包括限位框（51），所述处理箱（1）的内顶壁固定安装有延伸至其内侧的限位框（51），所述限位框（51）位于右侧定位板（33）的右侧，所述处理箱（1）的内侧活动安装有贯穿限位框（51）且延伸至处理箱（1）右侧的u型板（52），所述处理箱（1）的内壁右侧固定安装有导向框（53），所述导向框（53）的内侧滑动安装有与u型板（52）一端固定连接的横板（54），所述横板（54）的顶部固定安装有外筒（55），所述外筒（55）的内侧固定安装有位于密封内环（32）正下方的内堵块（56），所述u型板（52）的一端固定安装有与处理箱（1）外侧滑动连接的移动框（57），所述移动框（57）的底部活动安装有数量为三个的浮块（58）。

4.根据权利要求2所述的一种模块化雨水收集与净化系统，其特征在于：所述清理机构（6）包括托板（601），所述接雨斗（31）的内壁前后两侧之间固定安装有位于过滤网格（4）下方的托板（601），所述托板（601）的顶部开设有安装槽（602），所述安装槽（602）的内侧固定安装有电机（603），所述电机（603）的输出轴处固定安装有延伸至过滤网格（4）顶部的转轴（604），所述转轴（604）的外侧固定安装有位于过滤网格（4）上方的刷板（605），所述刷板（605）的底部固定安装有与过滤网格（4）顶部贴合的清理刷（606），所述刷板（605）的顶部右侧一端固定安装有盒体（607），所述盒体（607）的左侧滑动安装有延伸至其右侧的移动框体（608），所述移动框体（608）的内壁左侧固定安装有与盒体（607）内壁右侧固定连接的伸缩弹簧（609），所述移动框体（608）的右侧一端固定安装有立板（610），所述立板（610）的一侧固定安装有与接雨斗（31）外侧贴合的敲击块（611）。

5.根据权利要求1所述的一种模块化雨水收集与净化系统，其特征在于：所述排出管（8）的外侧设置有控制阀，所述控制阀用于控制收集雨水的排出流量。

6.根据权利要求4所述的一种模块化雨水收集与净化系统，其特征在于：所述敲击块（611）为橡胶材质，所述清理刷（606）为尼龙材质，所述盒体（607）的内壁开设有与移动框体（608）相适配的通孔。

7.根据权利要求3所述的一种模块化雨水收集与净化系统，其特征在于：所述浮块（58）为泡沫材质，三个所述浮块（58）呈等距分布于移动框（57）的底部。

8.根据权利要求3所述的一种模块化雨水收集与净化系统，其特征在于：所述内堵块（56）的外径与密封内环（32）的内径相适配，所述内堵块（56）的顶部设置有橡胶密封垫，所述凸块（7）呈环形等距分布于接雨斗（31）的外围。

9.根据权利要求1所述的一种模块化雨水收集与净化系统，其特征在于：所述净化板（21）的内部填充有多层过滤材料，所述多层过滤材料包括活性炭层、石英砂层和pp棉层。
