一种儿童垃圾分类箱的制作方法

本发明涉及儿童垃圾分类箱，具体为一种儿童垃圾分类箱。

背景技术：

1、儿童垃圾分类箱是一款专为6-12岁儿童设计的垃圾桶，主要为帮助儿童从小养成垃圾分类和资源回收的良好习惯。

2、现有儿童垃圾桶在使用时，垃圾袋套入桶内后与桶壁之间存在空气间隙，导致垃圾袋无法紧密贴合桶内壁，降低了垃圾袋的有效容纳空间，当垃圾袋装满后，需人工将袋口收紧再取出，操作人员易与垃圾直接接触，影响儿童垃圾桶的使用体验和卫生性。

3、为了解决上述问题，我们提出一种儿童垃圾分类箱。

技术实现思路

1、针对现有技术的不足，本发明提供了一种儿童垃圾分类箱，装置通过推拉储存槽块时移动轮带动曲柄杆转动，驱动活塞块往复运动产生持续负压，经吸口作用于垃圾袋表面，使垃圾袋紧密贴合于储存垃圾桶内壁，消除袋壁之间的空气间隙，有效扩大垃圾袋的容纳空间；

2、并且垃圾袋装满后堵塞吸口，环腔内负压积聚并克服阻尼弹簧弹力拉动活动块，触发常开型启动开关启动电动环型导轨转动，带动弹力带将垃圾袋袋口环绕收缩扎紧，无需人工接触垃圾即可完成封口，避免操作人员与垃圾直接接触，提升卫生性和使用体验。

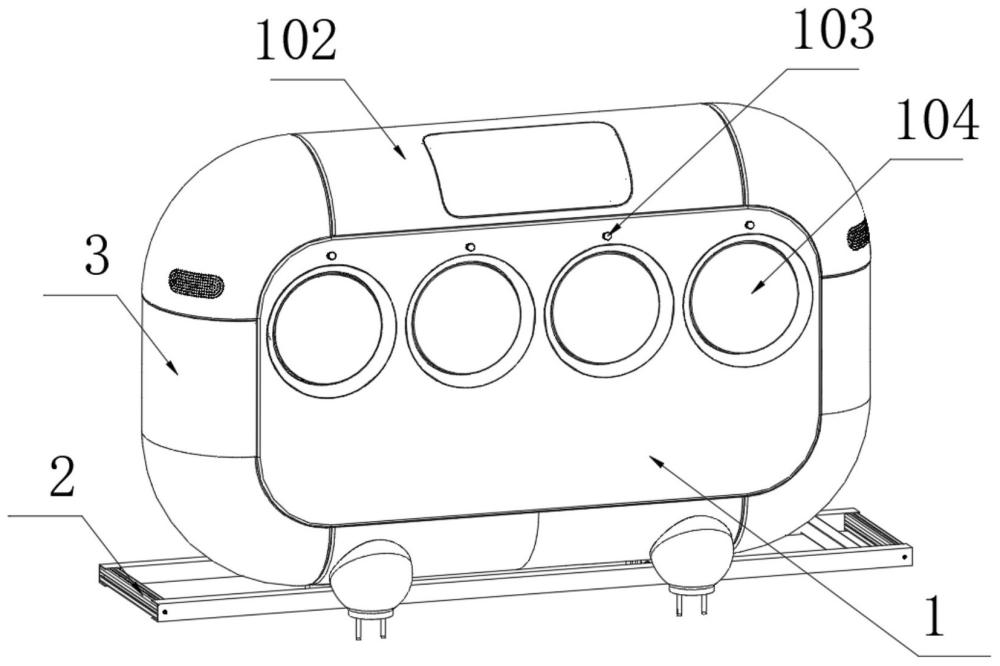

3、为实现上述目的，本发明提供如下技术方案：一种儿童垃圾分类箱，包括箱体，所述箱体的底部固定安装有支撑导轨，所述箱体表面的左右两面均内嵌安装有推动弧块，且两个推动弧块靠近箱体的一面固定安装有储存槽块，两个所述储存槽块内壁下侧的中心处均固定安装有分隔槽板，两个所述储存槽块内部的下侧均开设有吸腔；

4、两个所述储存槽块内壁均设置有两个储存垃圾桶，四个所述储存垃圾桶内部的下侧均开设有环腔，四个所述环腔内壁上方周侧均开设有若干吸口，各吸口的内壁均设有阻隔瓣膜，四个所述环腔内壁上方靠近分隔槽板的一侧设置有锁口组件；

5、两个所述吸腔内壁上方位于两个储存垃圾桶的下侧均固定安装有两个锥形吸气管，环腔内壁位于各锥形吸气管的上侧开设有锥形连接口，锥形连接口与锥形吸气管配合连接，用于将吸腔内产生的负压传输至环腔内，两个所述储存槽块的底部均设置有动力组件。

6、进一步，两个所述储存槽块的前后两面分别通过滑轨与箱体的内壁滑动连接，两个推动弧块贴合于箱体外周侧。

7、进一步，所述箱体的顶部设有控制器，箱体顶部后侧位于控制器的周侧转动安装有防护盖，防护盖与箱体表面贴合；

8、所述箱体前面的上方设有四个雷达传感器，箱体前面位于各雷达传感器的下侧均设有感应圆盖，雷达传感器与感应圆盖配合用于检测儿童投掷动作，可以在投掷时自动开门，保障使用安全和便捷，防护盖配合两个推动弧块使箱体外周侧形成完整弧面，装置的支撑导轨能保证装置整体的放置稳定性，装置的推动弧块为采用锁扣的方式和箱体连接。

9、进一步，四个所述储存垃圾桶分别设置于对应感应圆盖的正下方，位于储存槽块内的两个储存垃圾桶分别布置于分隔槽板的相反两侧；感应圆盖所在位置开设有口洞，口洞用于供垃圾通过并落入储存垃圾桶内。

10、进一步，所述锁口组件包括开设在环腔内壁上侧的启动槽，所述启动槽的内壁滑动安装有活动块，所述活动块的顶面固定安装有阻尼弹簧，所述启动槽内壁的最下侧固定安装有多孔盘，所述多孔盘顶部的中心处固定安装有常开型启动开关；

11、所述储存垃圾桶内壁位于环腔的上侧固定安装有电动环型导轨，且电动环型导轨的移动端固定安装有弹力带。

12、进一步，所述阻尼弹簧的伸缩端与启动槽内壁的上侧固定连接，所述弹力带的一端与储存垃圾桶的内壁固定连接；

13、当储存槽块被拉出箱体时，垃圾袋内装有垃圾，垃圾袋贴合吸口，吸力使负压积聚于环腔内，负压驱动活动块移动并贴合常开型启动开关，触发电动环型导轨转动一周，本装置的电动环型导轨受控制器的控制只转动一圈，本装置的控制器控制为现有技术，本装置不做过多的赘述，电动环型导轨转动过程中，因弹力带的一端固定于储存垃圾桶的内壁，弹力带在电动环型导轨的牵引下使垃圾袋袋口收缩，以便取袋操作。

14、进一步，各所述锥形吸气管均为上端小下端大的锥筒结构，各锥形吸气管的管壁均固定安装有密封圈，密封圈用于锥形吸气管与储存垃圾桶连接时密封。

15、进一步，所述吸腔内壁位于两个锥形吸气管的正下方内嵌安装有活性炭板，活性炭板的下端贯穿延伸至储存槽块的底部，活性炭板的底部与储存槽块的顶部通过螺栓固定连接。

16、进一步，所述动力组件包括固定安装于储存槽块底部的两个移动轮，两个移动轮的轮轴之间共同固定安装有曲柄杆，曲柄杆的两个曲柄位置均转动安装有连杆，两个连杆的上端均固定安装有活塞块；

17、两个所述活塞块分别滑动安装于对应的活塞筒内，储存槽块底部位于两个活塞筒内部各固定安装有第一气管，两个活塞筒表面远离第一气管一侧的上方各固定安装有第二气管，两个第一气管和两个第二气管的内壁均固定安装有止回阀。

18、进一步，所述曲柄杆的两个曲柄呈上下交错布置，曲柄杆转动时至少有一个活塞筒处于运行状态，两个活塞筒的顶部均固定连接于储存槽块的底面，第一气管内的止回阀限定气体仅能从吸腔流向活塞筒，第二气管内的止回阀限定气体仅能从活塞筒向外排出，第一气管的顶部贯穿延伸至吸腔的内壁，为吸腔提供负压动力。

19、与现有技术相比，本发明提供了一种儿童垃圾分类箱，具备以下有益效果：

20、1.该装置通过推拉储存槽块时移动轮带动曲柄杆转动，驱动活塞块往复运动产生持续负压，经吸口作用于垃圾袋表面，使垃圾袋紧密贴合于储存垃圾桶内壁，消除袋壁之间的空气间隙，有效扩大垃圾袋的容纳空间；

21、并且垃圾袋装满后堵塞吸口，环腔内负压积聚并克服阻尼弹簧弹力拉动活动块，触发常开型启动开关启动电动环型导轨转动，带动弹力带将垃圾袋袋口环绕收缩扎紧，无需人工接触垃圾即可完成封口，避免操作人员与垃圾直接接触，提升卫生性和使用体验。

22、2.该装置利用移动轮将推拉储存槽块的机械能直接转化为负压动力，无需电动气泵和外部电源，降低能耗且不受电池续航限制，适应儿童使用场景。

23、3.该装置雷达传感器定向检测儿童投掷动作并控制感应圆盖自动开门，无需儿童手动开盖，操作便捷。

1.一种儿童垃圾分类箱，包括箱体（1），其特征在于：所述箱体（1）的底部固定安装有支撑导轨（2），所述箱体（1）表面的左右两面均内嵌安装有推动弧块（3），且两个推动弧块（3）靠近箱体（1）的一面固定安装有储存槽块（4），两个所述储存槽块（4）内壁下侧的中心处均固定安装有分隔槽板（5），两个所述储存槽块（4）内部的下侧均开设有吸腔（6）；

2.根据权利要求1所述的一种儿童垃圾分类箱，其特征在于：两个所述储存槽块（4）的前后两面分别通过滑轨（401）与箱体（1）的内壁滑动连接，两个推动弧块（3）贴合于箱体（1）外周侧。

3.根据权利要求2所述的一种儿童垃圾分类箱，其特征在于：所述箱体（1）的顶部设有控制器（101），箱体（1）顶部后侧位于控制器（101）的周侧转动安装有防护盖（102），防护盖（102）与箱体（1）表面贴合；

4.根据权利要求3所述的一种儿童垃圾分类箱，其特征在于：四个所述储存垃圾桶（7）分别设置于对应感应圆盖（104）的正下方，位于储存槽块（4）内的两个储存垃圾桶（7）分别布置于分隔槽板（5）的相反两侧。

5.根据权利要求1所述的一种儿童垃圾分类箱，其特征在于：所述锁口组件（11）包括开设在环腔（8）内壁上侧的启动槽（1101），所述启动槽（1101）的内壁滑动安装有活动块（1102），所述活动块（1102）的顶面固定安装有阻尼弹簧（1103），所述启动槽（1101）内壁的最下侧固定安装有多孔盘（1104），所述多孔盘（1104）顶部的中心处固定安装有常开型启动开关（1105）；

6.根据权利要求5所述的一种儿童垃圾分类箱，其特征在于：所述阻尼弹簧（1103）的伸缩端与启动槽（1101）内壁的上侧固定连接，所述弹力带（1107）的一端与储存垃圾桶（7）的内壁固定连接。

7.根据权利要求6所述的一种儿童垃圾分类箱，其特征在于：各所述锥形吸气管（12）均为上端小下端大的锥筒结构，各锥形吸气管（12）的管壁均固定安装有密封圈（1201）。

8.根据权利要求6所述的一种儿童垃圾分类箱，其特征在于：所述吸腔（6）内壁位于两个锥形吸气管（12）的正下方内嵌安装有活性炭板（601），活性炭板（601）的下端贯穿延伸至储存槽块（4）的底部，活性炭板（601）的底部与储存槽块（4）的顶部通过螺栓固定连接。

9.根据权利要求1所述的一种儿童垃圾分类箱，其特征在于：所述动力组件（14）包括固定安装于储存槽块（4）底部的两个移动轮（1401），两个移动轮（1401）的轮轴之间共同固定安装有曲柄杆（1402），曲柄杆（1402）的两个曲柄位置均转动安装有连杆（1403），两个连杆（1403）的上端均固定安装有活塞块（1404）；

10.根据权利要求9所述的一种儿童垃圾分类箱，其特征在于：所述曲柄杆（1402）的两个曲柄呈上下交错布置，两个活塞筒（1405）的顶部均固定连接于储存槽块（4）的底面，第一气管（1406）内的止回阀（1408）限定气体仅能从吸腔（6）流向活塞筒（1405），第二气管（1407）内的止回阀（1408）限定气体仅能从活塞筒（1405）向外排出，第一气管（1406）的顶部贯穿延伸至吸腔（6）的内壁。
