一种莲藕保鲜容器的制作方法

本技术涉及保鲜容器，尤其涉及一种莲藕保鲜容器。

背景技术：

1、藕，属莲科植物，藕微甜而脆，可生食也可煮食，是常用餐菜之一，藕也是药用价值相当高的植物，它的根叶，花须果实皆是宝，都可滋补入药，藕也是种植区的农业重要经济作物，莲藕是莲的地下根，肥大的根茎味甜脆，营养丰富，也可作为中药，是一种很好的营养物质。

2、根据中国专利公告号cn221115240u提出的一种莲藕保鲜容器，通过保鲜容器本体、盖板、水泵、集水箱、网框、喷头、电机、风机、制冷箱和出气管等结构之间的配合，能够对莲藕进行全面清洗，对莲藕进行保鲜处理，通过网框、抵块、转块、螺纹杆、圆柱和弹簧等结构之间的配合，能够防止莲藕在运输过程中稳定，保护莲藕不被损坏。

3、根据上述现有技术，在实际使用时，需要打开盖板将莲藕放入网框，或者是从网框内部取出，使得莲藕的放置与取出较为麻烦，影响了使用莲藕保鲜容器的使用效率，故而提出一种莲藕保鲜容器来解决上述问题。

技术实现思路

1、（一）实用新型目的

2、为解决背景技术中存在的技术问题，本实用新型提出一种莲藕保鲜容器，通过设置支撑机构，具备便于莲藕的取放等优点。

3、（二）技术方案

4、本实用新型提供了一种莲藕保鲜容器，包括箱体，所述箱体的内部设置有多个放置框，所述箱体的内部设置有多组支撑机构，多组所述支撑机构分别与多个放置框相连接，所述箱体的顶部设置有制冷机构。

5、所述支撑机构包括安装于箱体内腔后侧壁的两个横杆，两个所述横杆的底部正面均安装有支撑杆，两个所述支撑杆的底部均与箱体的内底壁相连接，两个所述横杆的相对一侧均安装有固定块，两个所述固定块的相对一侧均开设有支撑槽，所述放置框的左右两侧均安装有支撑块，两个所述支撑块分别滑动连接于两个支撑槽的内部，两个所述横杆的顶部设置有限位组件，所述放置框的内底壁开设有多个贯穿至其底部的漏水孔，所述放置框的正面安装有拉把。

6、优选的，所述限位组件包括安装于两个横杆顶部的u形架，所述u形架的内部滑动连接有升降板，所述u形架的顶部设置有升降模块，所述升降模块与升降板相连接，用于带动升降板进行升降，所述升降板的两端均设置有导向模块，所述升降板的底部安装有竖板，所述竖板的背面设置有限位板，所述限位板的底部安装有抵接斜板，所述竖板与限位板之间设置有多组缓冲模块。

7、优选的，所述升降模块包括螺纹连接于u形架顶部并延伸至其内部的螺纹杆，所述螺纹杆的底端与升降板的顶部转动连接，所述螺纹杆的顶端安装有手轮，所述升降板的顶部安装有两个延伸至u形架顶部的导向杆，两个所述导向杆均与u形架滑动连接。

8、优选的，所述导向模块包括开设于u形架内腔左右两侧壁的导向槽，所述升降板的两端均安装有导向块，两个所述导向块分别与两个导向槽滑动连接。

9、优选的，多组所述缓冲模块均包括伸缩杆以及弹簧，所述伸缩杆安装于竖板的背面，所述伸缩杆的另一端与限位板的背面相连接，所述弹簧安装于竖板的背面，且位于伸缩杆的外侧，所述弹簧的另一端与限位板的背面相连接。

10、优选的，所述限位板的背面与放置框的正面相对应。

11、优选的，所述制冷机构包括安装于箱体顶部的制冷箱，所述制冷箱的出风口连通有一端与箱体内部相连通的进风管，所述箱体的两端均开设有延伸至其内部的排料口。

12、优选的，所述箱体的正面通过合页铰接有两个箱门，所述箱门的正面安装有把手。

13、与现有技术相比，本实用新型的上述技术方案具有如下有益的技术效果：

14、该莲藕保鲜容器，通过设置支撑机构，在横杆、支撑杆、固定块和支撑槽的配合下，使放置框通过支撑块滑动连接，便于推入和拉出，同时可以对放置框提供牢固支撑，进一步便于将莲藕快速的放置与取出，限位组件通过升降模块控制限位板的升降，可快速固定或释放放置框，避免在运输或移动过程中放置框移位，确保莲藕安全。

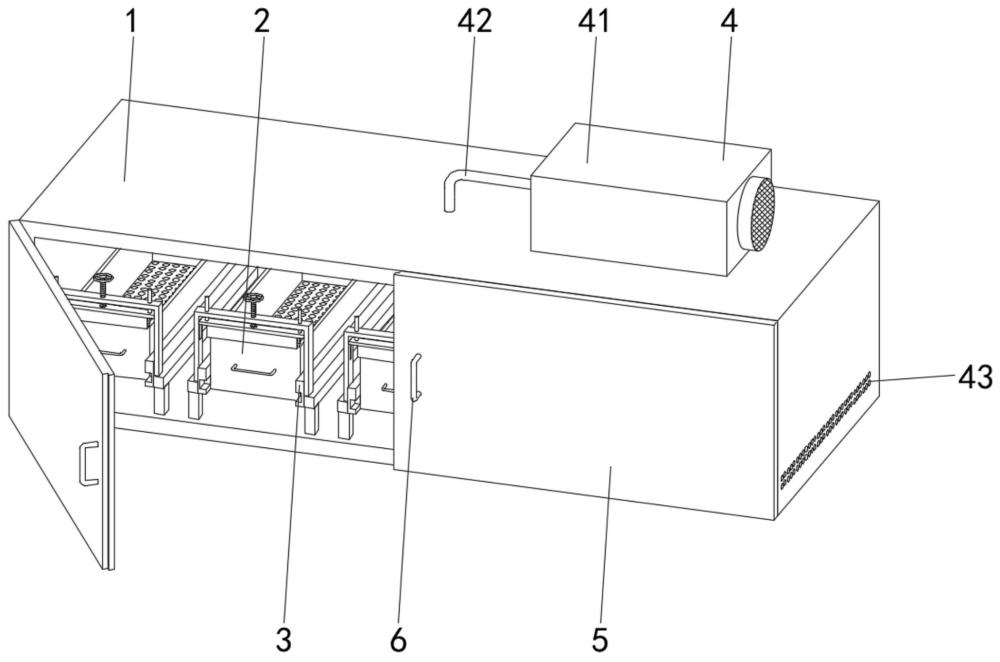

1.一种莲藕保鲜容器，包括箱体（1），其特征在于，所述箱体（1）的内部设置有多个放置框（2），所述箱体（1）的内部设置有多组支撑机构（3），多组所述支撑机构（3）分别与多个放置框（2）相连接，所述箱体（1）的顶部设置有制冷机构（4）；

2.根据权利要求1所述的一种莲藕保鲜容器，其特征在于，所述限位组件（36）包括安装于两个横杆（31）顶部的u形架（361），所述u形架（361）的内部滑动连接有升降板（362），所述u形架（361）的顶部设置有升降模块（363），所述升降模块（363）与升降板（362）相连接，用于带动升降板（362）进行升降，所述升降板（362）的两端均设置有导向模块（364），所述升降板（362）的底部安装有竖板（365），所述竖板（365）的背面设置有限位板（366），所述限位板（366）的底部安装有抵接斜板（367），所述竖板（365）与限位板（366）之间设置有多组缓冲模块（368）。

3.根据权利要求2所述的一种莲藕保鲜容器，其特征在于，所述升降模块（363）包括螺纹连接于u形架（361）顶部并延伸至其内部的螺纹杆（3631），所述螺纹杆（3631）的底端与升降板（362）的顶部转动连接，所述螺纹杆（3631）的顶端安装有手轮（3632），所述升降板（362）的顶部安装有两个延伸至u形架（361）顶部的导向杆（3633），两个所述导向杆（3633）均与u形架（361）滑动连接。

4.根据权利要求2所述的一种莲藕保鲜容器，其特征在于，所述导向模块（364）包括开设于u形架（361）内腔左右两侧壁的导向槽，所述升降板（362）的两端均安装有导向块，两个所述导向块分别与两个导向槽滑动连接。

5.根据权利要求2所述的一种莲藕保鲜容器，其特征在于，多组所述缓冲模块（368）均包括伸缩杆（3681）以及弹簧（3682），所述伸缩杆（3681）安装于竖板（365）的背面，所述伸缩杆（3681）的另一端与限位板（366）的背面相连接，所述弹簧（3682）安装于竖板（365）的背面，且位于伸缩杆（3681）的外侧，所述弹簧（3682）的另一端与限位板（366）的背面相连接。

6.根据权利要求2所述的一种莲藕保鲜容器，其特征在于，所述限位板（366）的背面与放置框（2）的正面相对应。

7.根据权利要求1所述的一种莲藕保鲜容器，其特征在于，所述制冷机构（4）包括安装于箱体（1）顶部的制冷箱（41），所述制冷箱（41）的出风口连通有一端与箱体（1）内部相连通的进风管（42），所述箱体（1）的两端均开设有延伸至其内部的排料口（43）。

8.根据权利要求1所述的一种莲藕保鲜容器，其特征在于，所述箱体（1）的正面通过合页铰接有两个箱门（5），所述箱门（5）的正面安装有把手（6）。
