一种水文缆道循环索更换用扭力释放装置的制作方法
本技术涉及循环索更换,具体涉及一种水文缆道循环索更换用扭力释放装置。
背景技术:
1、水文缆道循环索在工作中主要承载水文仪器设备在水下一定深度收集流速、流向、水温、悬移质、推移质等资料。缆道循环索一般3-5年更换一次,特殊情况随时更换。由于缆道跨度较大,循环索扭力较大,进行更换时存在一定的安全风险。缆道循环索悬吊的铅鱼在使用中会发生旋转,使循环索绳蕴藏了很大的扭力,这种扭力平时被悬吊着的铅鱼重力所克服。一旦循环索与吊着的铅鱼松开,产生的扭力足以伤人,存在安全隐患。
2、因此,实有必要设计一种水文缆道循环索更换用扭力释放装置以解决上述存在的技术问题。
技术实现思路
1、本实用新型提供一种水文缆道循环索更换用扭力释放装置,结构简单,通过设置的支架、滚动轴承、联结轴及相互连通的紧固板和连接杆,释放循环索的扭力,排除安全隐患。
2、本实用新型所提供的技术方案如下:
3、一种水文缆道循环索更换用扭力释放装置,包括:
4、支架、滚动轴承和联结轴;
5、所述滚动轴承固定连接于所述支架上,所述联结轴的一端旋转连接于所述滚动轴承内,所述联结轴的另一端通过连接件可拆卸连接有紧固板,所述紧固板的另一端设置有连接杆,所述连接杆与所述紧固板相互连通设置,所述连接杆可拆卸连接有紧固件。

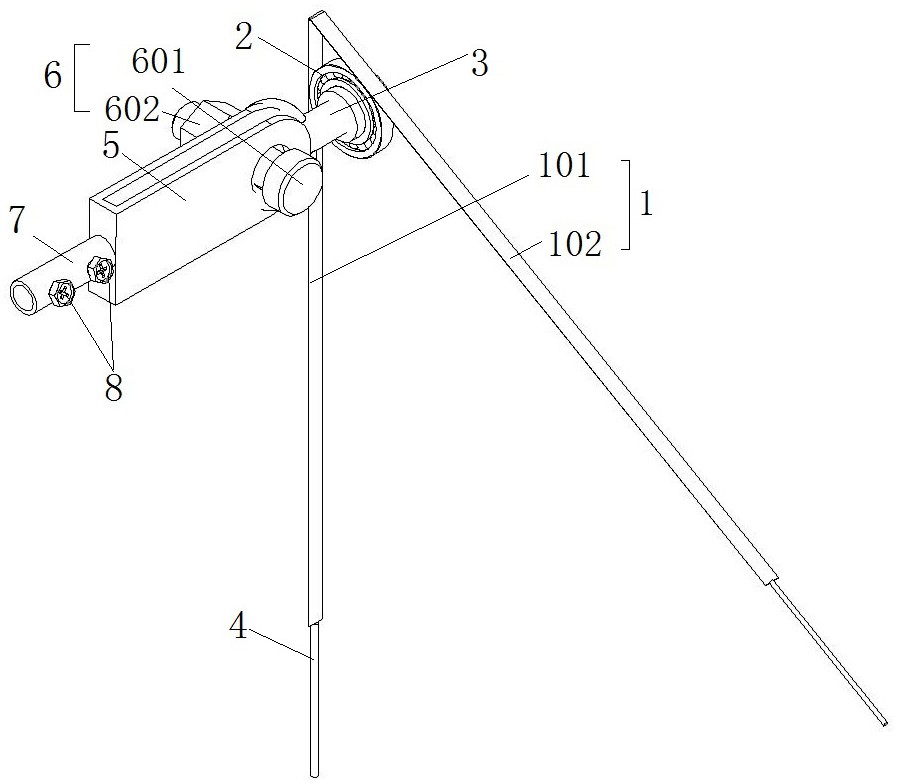

6、进一步地,所述支架包括一体成型设置的第一支架和第二支架,所述第一支架和第二支架呈v型设置,所述第一支架和第二支架的内侧面均与所述滚动轴承的外侧面连接。
7、进一步地,所述第一支架和第二支架的另一端均设置有手柄,所述手柄套设有护套。
8、进一步地,所述连接件包括螺栓和螺母,所述紧固板的两侧面对称开设有与所述螺栓相适配的第一通孔和第二通孔,所述螺栓依次贯穿于所述第一通孔、圆环及第二通孔并通过螺母紧固连接。
9、进一步地,所述连接杆设置呈中空状,其直径与循环索相适配设置。
10、进一步地,所述紧固件包括若干个螺钉,所述连接杆的侧部开设有与所述螺钉相适配的螺纹孔,所述螺钉螺纹连接于所述螺纹孔内。
11、本实用新型的有益效果是:
12、1)设置的v型支架,用于固定和稳定滚动轴承;
13、2)在支架的一端部设置手柄,便于操作人员握力;手柄套设护套,避免手柄磨损,同时也提升操作人员操作时的舒适性与安全性;
14、3)通过螺栓与螺母配合紧固,实现连接件的可拆卸安装,便于维护与更换;
15、4)设置的紧固板,不仅可以保护圆环防止被损坏,还可以保护循环索;
16、5)中空状连接杆适配循环索,确保其穿设顺畅并减少磨损;
17、6)利用螺钉旋入螺纹孔对连接杆进行锁紧,增强整体结构的稳定性与可靠性。
1.一种水文缆道循环索更换用扭力释放装置,其特征在于,包括:
2.根据权利要求1所述的一种水文缆道循环索更换用扭力释放装置,其特征在于,所述支架(1)包括一体成型设置的第一支架(101)和第二支架(102),所述第一支架(101)和第二支架(102)呈v型设置,所述第一支架(101)和第二支架(102)的内侧面均与所述滚动轴承(2)的外侧面连接。
3.根据权利要求2所述的一种水文缆道循环索更换用扭力释放装置,其特征在于,所述第一支架(101)和第二支架(102)的另一端均设置有手柄(4),所述手柄(4)套设有护套。
4.根据权利要求1所述的一种水文缆道循环索更换用扭力释放装置,其特征在于,所述连接件(6)包括螺栓(601)和螺母(602),所述紧固板(5)的两侧面对称开设有与所述螺栓相适配的第一通孔和第二通孔,所述螺栓依次贯穿于所述第一通孔、圆环(9)及第二通孔并通过螺母(602)紧固连接。
5.根据权利要求1所述的一种水文缆道循环索更换用扭力释放装置,其特征在于,所述连接杆(7)设置呈中空状,其直径与循环索相适配设置。
6.根据权利要求1所述的一种水文缆道循环索更换用扭力释放装置,其特征在于,所述紧固件(8)包括若干个螺钉,所述连接杆(7)的侧部开设有与所述螺钉相适配的螺纹孔,所述螺钉螺纹连接于所述螺纹孔内。
