定位组件及输送装置的制作方法

本申请涉及物料输送，特别是涉及一种定位组件及输送装置。

背景技术：

1、在目前的生产加工领域中，流水线加工系统被广泛采用。该系统通过输送装置，将产品自动运送至预期位置。产品到位后，加工处理装置可直接对产品进行操作，或将产品转移至特定加工工位进行处理。无论采用何种方式，精确定位是确保加工处理效果的重要因素之一。

2、在传统技术中，定位组件通常设于输送装置，在预期位置处对待加工产品进行定位。

3、然而，传统的定位组件设置在输送装置上，因此需要反复执行避让动作，以避免阻碍工件（例如加工完成的工件）输送。而这一设计将导致定位组件的结构相对复杂，亟待改善。

技术实现思路

1、基于此，有必要针对上述问题，提供一种定位组件及输送装置。

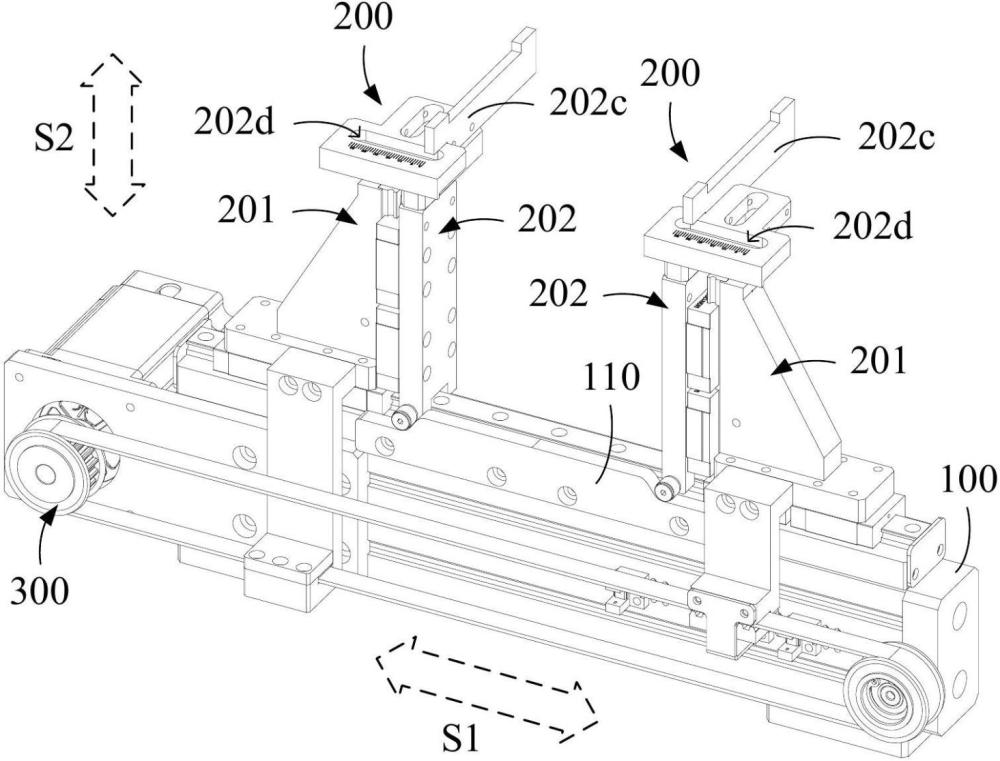

2、本申请一方面提供一种定位组件，所述定位组件包括底座及定位部件，所述底座包括引导部，所述引导部具有在第一方向上相背设置的第一引导面以及第二引导面，所述底座具有支撑部，所述引导部沿第二方向凸出设于所述支撑部，所述第一引导面和所述第二引导面在沿所述第二方向远离所述支撑部的方向上间隔逐渐减小；所述定位部件包括滑座及定位件，所述滑座沿所述第一方向可动地设于所述支撑部，所述定位件沿第二方向可动地设于所述滑座，至少两所述定位部件在所述第一方向上分别位于所述引导部的相背两侧，至少两所述定位部件的所述滑座沿所述第一方向相向运动，并供对应的所述定位件分别沿所述第一引导面及所述第二引导面运动。

3、上述定位组件中，定位部件的滑座沿第一方向可动地设于底座，定位件沿第二方向可动地设于滑座，即定位件可随滑座沿第一方向运动，还可相对滑座沿第二方向运动。并且，引导部沿第二方向凸出设于支撑部，第一引导面和第二引导面在沿第二方向远离支撑部的方向上间隔逐渐减小。即，随着引导部逐渐凸出，第一引导面和第二引导面逐渐靠近彼此，使引导部形成底宽顶尖的构造。因此，两定位部件的定位件沿第一引导面和第二引导面相向运动时，二者不仅能够在第一方向上靠近彼此，还可在两引导面的引导下在第二方向上攀升。由此，在引导部的引导下，两定位部件能够同时完成相向夹合动作以及共同顶升动作。相对传统技术中分别配置夹合驱动器和顶升驱动器，本申请如此设置可达到简化定位组件的结构的目的。

4、本申请另一方面还提供一种输送装置，所述输送装置包括输送组件及如上所述的定位组件。

5、在其中一个实施例中，所述输送组件具有输送面以及容置空间，所述容置空间与所述输送面连通，所述定位组件设于所述容置空间内，所述定位件受驱使运动时可穿设所述输送面。

1.一种定位组件，其特征在于，所述定位组件包括：

2.根据权利要求1所述的定位组件，其特征在于，所述定位件包括配合部及滚轮，所述配合部沿所述第二方向与所述滑座滑动配合，所述滚轮可转动地设于所述配合部在所述第二方向上靠近所述底座的一端，并与所述第一引导面或所述第二引导面滚动配合。

3.根据权利要求2所述的定位组件，其特征在于，所述定位件还包括夹合部，所述夹合部沿所述第一方向位置可调地设于所述配合部远离所述底座的一端。

4.根据权利要求3所述的定位组件，其特征在于，所述定位组件还包括驱动部件，多个所述定位部件中包括第一定位部件和第二定位部件，所述驱动部件与所述第一定位部件和所述第二定位部件连接，以驱使二者沿所述第一方向相向及相背运动。

5.根据权利要求4所述的定位组件，其特征在于，所述驱动部件包括驱动件及传动结构，所述传动结构包括第一传动轮、第二传动轮以及绕于所述第一传动轮和所述第二传动轮外周的传动环件，所述驱动件与所述第一传动轮传动连接；

6.根据权利要求4所述的定位组件，其特征在于，所述引导部还包括平顶面，所述平顶面连接在所述第一引导面与所述第二引导面远离所述支撑部的一侧之间，所述平顶面的至少部分区域处于所述第二方向上的同一位置，所述第一定位部件和所述第二定位部件受驱使而相对运动于打开位置和定位位置；

7.根据权利要求1所述的定位组件，其特征在于，所述底座包括第一座体及第一导轨，所述第一导轨沿所述第一方向延伸设于所述第一座体，所述第一座体被配置为所述支撑部，多个所述定位部件均与所述第一导轨滑动配合；

8.根据权利要求7所述的定位组件，其特征在于，所述滑座包括第二座体及第二导轨，所述第二座体与所述第一导轨滑动配合，所述第二导轨设于所述第二座体面向另一所述定位部件的侧部，并沿所述第二方向延伸布置，所述定位件与所述第二导轨滑动配合。

9.一种输送装置，其特征在于，所述输送装置包括输送组件及如权利要求1至8任意一项所述的定位组件。

10.根据权利要求9所述的输送装置，其特征在于，所述输送组件具有输送面以及容置空间，所述容置空间与所述输送面连通，所述定位组件设于所述容置空间内，所述定位件受驱使运动时可穿设所述输送面。
