一种微生物检测取样装置

本技术属于微生物取样，具体地说是一种微生物检测取样装置。

背景技术：

1、微生物检测是食品生产领域最为重要的环节之一，合格的生产环境是保障食品生产安全的重要基础。为了保证食品车间微生物符合标准，在从事食品生产过程中，需要经常对环境中的微生物进行随机取样检测。随机抽检取样可发现固定监控点遗漏的卫生死角（如设备缝隙、排水口、通风死角等位置），精准定位微生物污染源，以便更好的消毒处理；随机抽检取样可以动态评估卫生措施有效性；随机抽检取样的检测结果还能增强客户信任与品牌声誉。

2、在微生物检测过程中，微生物的取样是这一过程中最重要的环节之一，传统微生物取样过程如下：工作人员进入车间后，对车间环境中的机械设备物品表面进行随机取样，首先，工作人员取出正方形框架（这种框架一般为10*10厘米，或者15*15厘米等），工作人员会根据现场取样环境选取合适的框架，然后使用无菌棉签蘸取缓冲液，在标记区域内沿“z”字形均匀涂抹（具有多个方向的涂抹轨迹），将棉签放入含5~10ml缓冲液的试管中，振荡洗脱菌体，最后将缓冲液的试管进行培养检测。

3、上述微生物取样方式，需要工作人员携带较多不同尺寸的正方形框架（以适配多种取样环境），取样器材较多，携带不便捷，且造价成本较高；另外在同一环境中多个工作人员同时取样时，会出现重复取样的情况，从而会影响检测的准确度。

技术实现思路

1、为解决传统微生物取样方式，需要工作人员携带较多不同尺寸的正方形框架，取样器材较多，携带不便捷，且造价成本较高；另外在同一环境中多个工作人员同时取样时，会出现重复取样的情况，从而会影响检测准确度的问题，本实用新型提供一种微生物检测取样装置。

2、本实用新型是通过下述技术方案来实现的：

3、一种微生物检测取样装置，包括四根能够围合成四边形取样空间的限位杆，限位杆上开设有沿其长度方向的滑槽，滑槽一侧设置有螺母；限位杆一端开设有通孔，通孔内贯穿设有标记螺栓机构；标记螺栓机构包括能够滑动贯穿通孔的螺纹筒，螺纹筒能够滑动贯穿相邻限位杆上的滑槽并能够与对应螺母旋装；螺纹筒外圈固定连接设有能够与通孔远离对应螺母一侧抵接的抵接凸台；螺纹筒内安装有可滑动调节的滑动杆，滑动杆靠近对应螺母的一端安装有能够标记的标记头。

4、本实用新型的进一步改进还有，滑槽呈阶梯孔结构，螺母滑动嵌合于滑槽的大口端内。

5、本实用新型的进一步改进还有，滑动杆靠近对应螺母的一端开设有腔体，腔体内放置有吸附有水溶性色素的色素海绵；标记头安装于腔体端部，并与色素海绵接触。

6、本实用新型的进一步改进还有，螺纹筒外圈固定连接设有转动捏持部，转动捏持部外圈设有若干防滑凸起。

7、本实用新型的进一步改进还有，螺纹筒内壁固定连接设有能够供滑动杆滑动贯穿的限位环台，滑动杆上套装有与限位环台远离标记头的一侧抵接的弹簧；滑动杆远离标记头的一端固定连接安装有对弹簧另一端压合的按压部。

8、本实用新型的进一步改进还有，滑动杆靠近标记头的一端设有能够与限位环台抵接限位的限位台。

9、本实用新型的进一步改进还有，按压部远离标记头的一端呈圆顶结构。

10、本实用新型的进一步改进还有，限位杆上与滑槽对应位置设有刻度标记。

11、本实用新型的进一步改进还有，限位杆远离通孔的一端设有连接杆。

12、本实用新型的进一步改进还有，限位杆上远离螺母的一侧设有与滑槽对应的第一凹陷部；限位杆上靠近螺母的一侧设有与通孔对应的第二凹陷部；第一凹陷部和第二凹陷部深度之和等于限位杆厚度。

13、从以上技术方案可以看出，本实用新型的有益效果是：

14、使用时，可通过旋松四个螺纹筒，解除相邻限位杆的压紧固定，通过螺纹筒在对应滑槽内滑动，实现四根限位杆围合取样空间的灵活调节，并通过旋紧螺纹筒，通过螺母与抵接凸台压合，实现相邻限位杆之间的固定；将本装置放置于待取样物体表面，通过无菌棉签蘸取缓冲液在围合区域内沿“z”字形均匀涂抹取样；并通过向下按压四个滑动杆，使携带有水溶性色素的标记头与物体表面接触，印上四角标记。本装置整体结构简单，使用便捷、灵活，无需携带较多不同尺寸的正方形框架进行取样，从而有效解决了取样器材多、携带不便捷以及造价成本较高的问题，有效提高取样效率；且通过标记头进行便捷的取样区域标记，能够有效避免重复取样，保证微生物检测的准确度。

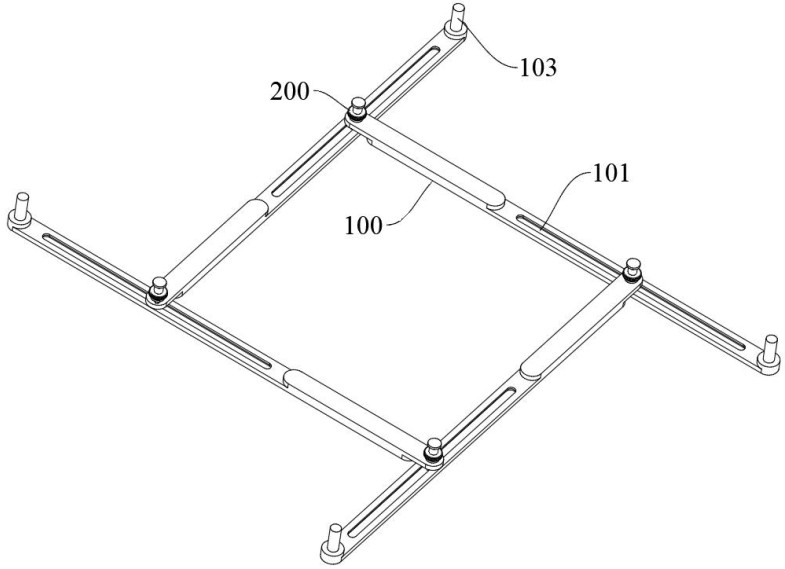

1.一种微生物检测取样装置，包括四根能够围合成四边形取样空间的限位杆（100），其特征在于，限位杆（100）上开设有沿其长度方向的滑槽（101），滑槽（101）一侧设置有螺母（300）；限位杆（100）一端开设有通孔（102），通孔（102）内贯穿设有标记螺栓机构（200）；标记螺栓机构（200）包括能够滑动贯穿通孔（102）的螺纹筒（201），螺纹筒（201）能够滑动贯穿相邻限位杆（100）上的滑槽（101）并能够与对应螺母（300）旋装；螺纹筒（201）外圈固定连接设有能够与通孔（102）远离对应螺母（300）一侧抵接的抵接凸台（202）；螺纹筒（201）内安装有可滑动调节的滑动杆（205），滑动杆（205）靠近对应螺母（300）的一端安装有能够标记的标记头（208）。

2.根据权利要求1所述的微生物检测取样装置，其特征在于，滑槽（101）呈阶梯孔结构，螺母（300）滑动嵌合于滑槽（101）的大口端内。

3.根据权利要求1所述的微生物检测取样装置，其特征在于，滑动杆（205）靠近对应螺母（300）的一端开设有腔体，腔体内放置有吸附有水溶性色素的色素海绵（207）；标记头（208）安装于腔体端部，并与色素海绵（207）接触。

4.根据权利要求1所述的微生物检测取样装置，其特征在于，螺纹筒（201）外圈固定连接设有转动捏持部（203），转动捏持部（203）外圈设有若干防滑凸起。

5.根据权利要求1所述的微生物检测取样装置，其特征在于，螺纹筒（201）内壁固定连接设有能够供滑动杆（205）滑动贯穿的限位环台（204），滑动杆（205）上套装有与限位环台（204）远离标记头（208）的一侧抵接的弹簧（209）；滑动杆（205）远离标记头（208）的一端固定连接安装有对弹簧（209）另一端压合的按压部（206）。

6.根据权利要求5所述的微生物检测取样装置，其特征在于，滑动杆（205）靠近标记头（208）的一端设有能够与限位环台（204）抵接限位的限位台。

7.根据权利要求5所述的微生物检测取样装置，其特征在于，按压部（206）远离标记头（208）的一端呈圆顶结构。

8.根据权利要求1所述的微生物检测取样装置，其特征在于，限位杆（100）上与滑槽（101）对应位置设有刻度标记。

9.根据权利要求1所述的微生物检测取样装置，其特征在于，限位杆（100）远离通孔（102）的一端设有连接杆（103）。

10.根据权利要求1所述的微生物检测取样装置，其特征在于，限位杆（100）上远离螺母（300）的一侧设有与滑槽（101）对应的第一凹陷部（104）；限位杆（100）上靠近螺母（300）的一侧设有与通孔（102）对应的第二凹陷部（105）；第一凹陷部（104）和第二凹陷部（105）深度之和等于限位杆（100）厚度。
