光学镜头、摄像模组及电子设备的制作方法

本申请涉及光学成像，尤其涉及一种光学镜头、摄像模组及电子设备。

背景技术：

1、随着手机、平板电脑等智能终端的小型化要求越来越高，对设置于手机、平板电脑中的光学镜头的设计要求也带来了新的挑战。相关技术中，光学镜头的对焦方式一般是通过对焦马达移动整个镜头使其成像面与感光芯片的感光面重合来实现，因此镜头与感光芯片之间需要预留较大的空间(机械后焦)，如此不仅移动整个镜头对对焦马达的力量要求较高，导致对焦马达尺寸较大，导致对焦速度大幅下降，而且由于智能终端的小型化要求，导致这种整个镜头移动的方式，光学镜头的设计、制造难度大，难以实现量产。

技术实现思路

1、本申请实施例公开了一种光学镜头、摄像模组及电子设备，能够在兼顾小型化设计的基础上，降低对于对焦速度的影响，同时易于设计、制造，有利于实现量产。

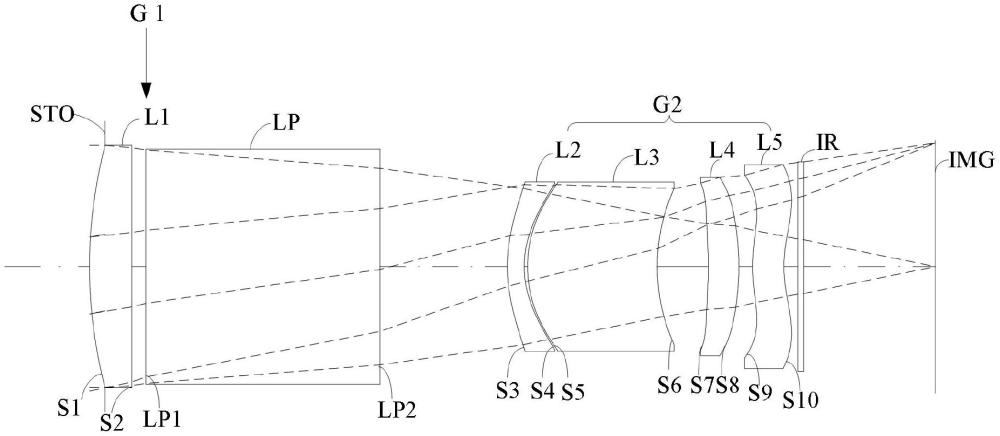

2、为了实现上述目的，第一方面，本申请公开了一种光学镜头，包括沿光轴的物侧向像侧方向上依次设置的：

3、第一镜组，所述第一镜组包括第一透镜，所述第一透镜具有正屈折力，所述第一透镜的物侧面于近光轴处为凸面；

4、第二镜组，所述第二镜组包括沿所述光轴的物侧向像侧方向上依次设置的第二透镜、第三透镜、第四透镜和第五透镜，所述第二透镜具有负屈折力，所述第二透镜的物侧面于近光轴处为凸面，所述第二透镜的像侧面于近光轴处为凹面，所述第三透镜具有正屈折力，所述第三透镜的物侧面于近光轴处为凸面，所述第四透镜具有屈折力，所述第五透镜具有屈折力；

5、其中，所述第一镜组相对所述光学镜头的成像面固定，所述第二镜组在所述第一镜组和所述光学镜头的成像面之间沿光轴方向移动，以使所述光学镜头在近焦状态和远焦状态切换；

6、所述光学镜头满足以下关系式：18deg

7、fov是所述光学镜头的最大视场角，fno是所述光学镜头的光圈数。

8、第二方面，本申请公开了一种摄像模组，所述摄像模组包括图像传感器以及如上述第一方面所述的光学镜头，所述图像传感器设置于所述光学镜头的像侧。具有上述光学镜头的摄像模组，能够在兼顾小型化设计的基础上，降低对于对焦速度的影响，同时易于设计、制造，有利于实现量产。

9、第三方面，本申请公开了一种电子设备，所述电子设备包括壳体以及如上述第二方面所述的摄像模组，所述摄像模组设置于所述壳体。具有上述摄像模组的电子设备，能够在兼顾小型化设计的基础上，降低对于对焦速度的影响，同时易于设计、制造，有利于实现量产。

10、与现有技术相比，本申请的有益效果在于：

11、本申请提供的光学镜头中，为了在实现小型化设计的基础上，还能够降低对对焦速度的影响，通过对五片透镜划分为第一镜组和第二镜组，并使得第一镜组相对光学镜头的成像面固定，第二镜组则可在第一镜组和光学镜头的成像面之间沿光轴方向移动，从而使得该光学镜头能够具有连续的内对焦功能，同时，仅利用第二镜组移动的方式，还能够进一步减小光学镜头对马达的负担，实现在使用更低功率的马达的情况下就能够达到对光学镜头的快速内对焦的效果。此外，使用五片具有屈折力的镜片，可以将光线折射的压力均匀的分散至每一片透镜上，以减小单个镜片屈折光线的任务量，避免镜片过于弯曲而增加公差敏感度。

12、具体来说，第一透镜具有正屈折力，配合其物侧面于近光轴处为凸面的设计，能够有利于光线更好地进入至第一透镜中。第二透镜具有负屈折力，且第二透镜的物侧面、像侧面于近光轴处分别为凸面、凹面，能够有助于校正第一透镜产生的像差，提高光学镜头的成像效果。第三透镜具有正屈折力，其物侧面于近光轴处为凸面，能够有利于减小入射至光学镜头中的光线的入光角度，使得尽可能多的光线进入至光学镜头中。第四透镜具有屈折力，有利于校正第一镜组产生的球差、彗差以及畸变，进一步提高光学镜头的成像质量。第五透镜具有屈折力，能够缩短光学镜头的总长以及能够校正像差，同时能够缩小光线的出射角度，有利于大角度的光线入射到光学镜头的成像面上进行成像，有利于提高成像质量。

13、此外，光学镜头满足关系式：18deg

1.一种光学镜头，其特征在于，共有五片具有屈折力的透镜，包括沿光轴的物侧向像侧方向上依次设置的：

2.根据权利要求1所述的光学镜头，其特征在于，所述光学镜头满足以下关系式：

3.根据权利要求1所述的光学镜头，其特征在于，所述光学镜头满足以下关系式：

4.根据权利要求1所述的光学镜头，其特征在于，所述光学镜头满足以下关系式：

5.根据权利要求1所述的光学镜头，其特征在于，所述光学镜头还包括反射件，所述反射件具有入光面、反射面以及出光面，所述第一镜组位于所述反射件的入光面所在侧，所述第二镜组位于所述反射件的出光面的所在侧，且所述反射件相对所述光学镜头的成像面固定，成像光依序穿过所述第一镜组并透射所述入光面至所述反射件内，经所述第一反射面反射至所述出光面，并透射所述出光面至所述第二镜组；

6.根据权利要求1所述的光学镜头，其特征在于，所述光学镜头满足以下关系式：

7.根据权利要求1所述的光学镜头，其特征在于，所述光学镜头满足以下关系式：

8.根据权利要求1所述的光学镜头，其特征在于，所述光学镜头还包括滤光片，所述滤光片在光轴方向上位于所述第五透镜的像侧面和所述光学镜头的成像面之间，且所述第二镜组相对所述第一镜组沿所述光轴方向上移动时，所述滤光片跟随所述第二镜组相对所述第一镜组移动。

9.一种摄像模组，其特征在于，所述摄像模组包括图像传感器以及如权利要求1-8任一项所述的光学镜头，所述图像传感器设置于所述光学镜头的像侧。

10.一种电子设备，其特征在于，所述电子设备包括壳体以及如权利要求9所述的摄像模组，所述摄像模组设置于所述壳体。
