光学镜头的制作方法

本发明涉及成像镜头的,特别是涉及一种光学镜头。

背景技术:

1、随着自动驾驶、360°环视与电子后视镜的普及,车载感知对高清广角镜头的需求激增。传统镜头目前存在诸多不足,例如镜头视场角增大,易产生严重的桶形畸变,边缘画质衰减;镜头尺寸长,体积大等。因此,研发一款兼具小型化、大视场角、小畸变的光学镜头,成为当下的迫切需求与发展趋势。

技术实现思路

1、针对上述问题,本发明的目的在于提供一种光学镜头,具有成像品质优良的优点。

2、本发明采用的技术方案为:

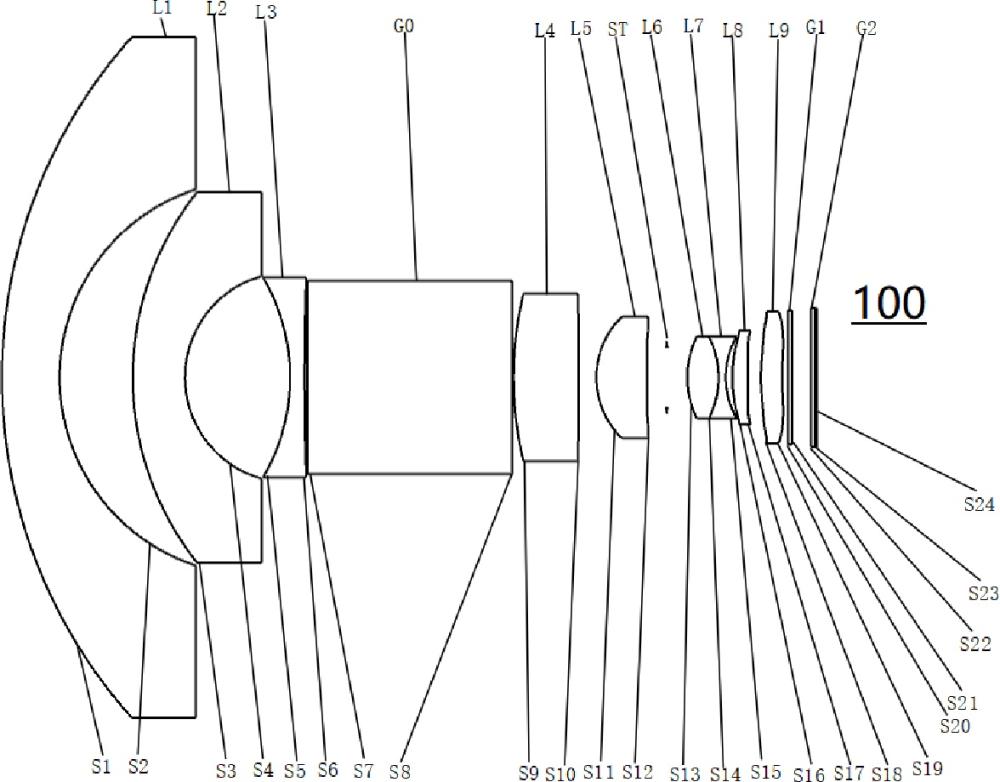

3、一种光学镜头,具有光焦度的透镜数量为九片,沿光轴从物侧到成像面依次包括:

4、具有负光焦度的第一透镜,其物侧面为凸面,其像侧面为凹面;

5、具有负光焦度的第二透镜,其物侧面为凸面,其像侧面为凹面;

6、具有负光焦度的第三透镜,其物侧面为凹面;

7、具有正光焦度的第四透镜,其物侧面为凸面,其像侧面为凸面;

8、具有正光焦度的第五透镜,其像侧面为凸面;

9、具有正光焦度的第六透镜,其像侧面为凸面;

10、具有负光焦度的第七透镜,其物侧面为凹面,其像侧面为凹面;

11、具有正光焦度的第八透镜,其物侧面为凸面;

12、具有正光焦度的第九透镜,其物侧面为凸面,其像侧面为凹面;

13、其中,所述第九透镜的像侧面通光半口径矢高sag18与所述第九透镜的像侧面的通光半口径d18满足:-0.1

14、进一步地优选,所述第八透镜的像侧面通光半口径矢高sag16、所述第八透镜的物侧面通光半口径矢高sag15与所述第八透镜的中心厚度ct8满足:-0.55<(sag16-sag15)/ct8<0.05。

15、进一步地优选,所述光学镜头的光学总长ttl与所述光学镜头的有效焦距f满足:18

16、进一步地优选,所述光学镜头的有效焦距f与所述第三透镜的焦距f3满足:-0.14

17、进一步地优选,所述第一透镜、所述第二透镜、所述第三透镜、所述第四透镜和所述第五透镜的组合焦距f12345与所述光学镜头的有效焦距f满足:0.7

18、进一步地优选,所述第六透镜的焦距f6与所述第七透镜的焦距f7满足:-2.1

19、进一步地优选,所述第七透镜的中心厚度ct7与所述第八透镜的中心厚度ct8满足:0.14

20、进一步地优选,所述第二透镜的物侧面曲率半径r3与所述光学镜头的有效焦距f满足:7

21、进一步地优选,所述第九透镜的物侧面曲率半径r17与所述光学镜头的有效焦距f满足:2

22、进一步地优选,所述第四透镜的物侧面曲率半径r7与所述第四透镜的像侧面曲率半径r8满足:-1.4<(r7-r8)/(r7+r8)<-1。

23、本发明提供的光学镜头,具有光焦度的透镜数量为九片,通过特定的表面形状搭配和合理的光焦度分配,能够改善光学镜头的成像质量,降低像差,提高光学镜头的成像品质,使镜头具有短焦、大视场角、大像面、小畸变、小型化等一个或多个优点。

1.一种光学镜头,具有光焦度的透镜数量为九片,其特征在于,沿光轴从物侧到成像面依次包括:

2.根据权利要求1所述的光学镜头,其特征在于,所述第八透镜的像侧面通光半口径矢高sag16、所述第八透镜的物侧面通光半口径矢高sag15与所述第八透镜的中心厚度ct8满足:-0.55<(sag16-sag15)/ct8<0.05。

3.根据权利要求1所述的光学镜头,其特征在于,所述光学镜头的光学总长ttl与所述光学镜头的有效焦距f满足:18

4.根据权利要求1所述的光学镜头,其特征在于,所述光学镜头的有效焦距f与所述第三透镜的焦距f3满足:-0.14

5.根据权利要求1所述的光学镜头,其特征在于,所述第一透镜、所述第二透镜、所述第三透镜、所述第四透镜和所述第五透镜的组合焦距f12345与所述光学镜头的有效焦距f满足:0.7

6.根据权利要求1所述的光学镜头,其特征在于,所述第六透镜的焦距f6与所述第七透镜的焦距f7满足:-2.1

7.根据权利要求1所述的光学镜头,其特征在于,所述第七透镜的中心厚度ct7与所述第八透镜的中心厚度ct8满足:0.14

8.根据权利要求1所述的光学镜头,其特征在于,所述第二透镜的物侧面曲率半径r3与所述光学镜头的有效焦距f满足:7

9.根据权利要求1所述的光学镜头,其特征在于,所述第九透镜的物侧面曲率半径r17与所述光学镜头的有效焦距f满足:2

10.根据权利要求1所述的光学镜头,其特征在于,所述第四透镜的物侧面曲率半径r7与所述第四透镜的像侧面曲率半径r8满足:-1.4<(r7-r8)/(r7+r8)<-1。
