发光基板和显示模组的制作方法

本公开属于显示，具体涉及一种发光基板和显示模组。

背景技术：

1、在液晶显示装置中，背光模组用于为液晶显示面板提供背光。在直下式的背光模组中，为了达到背光均匀性的要求，通常需要在发光器件出光侧设置棱镜膜、扩散膜等光学膜片，并且，发光器件与光学膜片之间需要预留一定的混光距离，从而导致背光模组的厚度和成本均增加。

技术实现思路

1、为了至少解决上述技术问题之一，本公开实施例提供一种发光基板和显示模组。

2、本公开提供一种发光基板，包括：

3、导光基板；

4、设置在所述导光基板一侧的发光组件，所述发光组件包括朝向所述导光基板的出光面；所述导光基板包括远离所述发光器件的第一底面；

5、其中，所述导光基板内部设置有反射结构，沿远离所述发光组件的方向，所述反射结构平行于所述第一底面的横截面逐渐增大，所述反射结构的侧面用于对所述出光面出射的光线进行反射；

6、所述反射结构具有经过其中心轴线的第一纵截面，所述第一纵截面包括远离所述发光组件的底边，所述底边包括第一端点和第二端点，所述底边与第一参考线段、第二参考线段围成第一三角形，所述第一参考线段、所述第二参考线段均位于所述底边所在直线远离所述第一底面的一侧，所述第一参考线段经过所述第一端点且与所述底边之间形成第一夹角，所述第二参考线段经过所述第二端点且与所述底边之间形成第二夹角，所述第一夹角和所述第二夹角均在47°～52°之间；

7、所述第一纵截面位于所述第一三角形内，所述出光面与所述第一纵截面所在平面相交于第三参考线段，所述第三参考线段位于所述第一三角形内。

8、在一些实施例中，所述第三参考线段的两端分别与所述第一参考线段和所述第二参考线段接触。

9、在一些实施例中，所述发光基板还包括第一填充层，所述第一填充层位于所述出光面与所述导光基板之间，所述第一填充层分别与所述发光组件的出光面以及所述导光基板接触；

10、所述第一填充层的材料包括聚甲基丙烯酸甲酯、聚碳酸酯、环状聚烯烃、环烯烃共聚物、甲基丙烯酸甲酯-苯乙烯共聚物、纳米复合材料中的一种。

11、在一些实施例中，所述导光基板还包括朝向所述发光组件的第一顶面，所述第一参考线段与所述第一顶面相交于第三端点，所述第二参考线段与所述第一顶面相交于第四端点，所述第三端点与所述第四端点的连线为第四参考线段；

12、所述出光面与所述导光基板之间存在第一填充层，所述第一填充层的折射率为n2，所述导光基板的折射率为n1；1＜n2≤n1；

13、所述第四参考线段与第五参考线段、第六参考线段围成第二三角形，所述第二三角形位于所述第一三角形内，所述第五参考线段经过所述第三端点且与所述第四参考线段之间的夹角为所述第六参考线段经过所述第四端点且与所述第四参考线段之间的夹角为a1为所述第一夹角，a2为所述第二夹角；

14、所述第三参考线段位于所述第二三角形内。

15、在一些实施例中，所述发光组件包括发光器件和位于所述发光器件朝向所述导光基板一侧的色转换部，所述发光器件用于发射第一光线，所述第一光线为蓝光或紫外光，所述色转换部用于将所述第一光线转换为白光出射；所述出光面为所述色转换部朝向所述导光基板的表面中出射所述白光的区域。

16、在一些实施例中，所述发光器件包括：发光主体以及与所述发光主体电连接的第一电极和第二电极，所述第一电极与所述第二电极位于所述发光主体朝向所述导光基板的一侧；

17、所述导光基板朝向所述发光器件的一侧还设置有：第一焊盘、第二焊盘和限定坝，所述第一电极与所述第一焊盘电连接，所述第二电极与所述第二焊盘电连接；

18、所述限定坝开设有容纳槽，所述容纳槽位于所述第一电极和所述第二电极之间，所述色转换部位于所述容纳槽中。

19、在一些实施例中，所述第一纵截面还包括分别与所述底边的两端相连的两个侧边，所述两个侧边分别位于所述反射结构中心轴线的相对两侧，所述第三参考线段的两端分别位于所述反射中心结构的相对两侧；所述侧边上存在第一反射点，所述第一反射点能够将所述第三参考线段相应端部射向所述第一反射点的第一光线朝着远离所述侧边的方向反射，其中，至少一个所述第一反射点满足第一预设条件，所述第一预设条件为：β+2γ大于或等于所述第一夹角和所述第二夹角中的最大者；

20、其中，γ＝arctan k，k为所述第一反射点的切线的斜率；β为所述第一光线入射至所述第一反射点时的入射方向与所述导光基板厚度方向之间的夹角，当所述第三参考线段的端部到所述反射结构中心轴线的距离大于所述第一反射点到所述反射结构中心轴线的距离时，β取负值；当所述第三参考线段的端部到所述反射结构中心轴线的距离小于所述第一反射点到所述反射结构中心轴线的距离时，β取正值。

21、在一些实施例中，所述侧边上存在多个第一反射点，每个所述第一反射点均满足所述第一预设条件。

22、在一些实施例中，所述第一纵截面还包括分别与所述底边的两端相连的两个侧边，所述两个侧边分别位于所述反射结构中心轴线的相对两侧，所述第三参考线段的两端分别位于所述反射中心结构的相对两侧；

23、所述侧边上存在第二反射点和第三反射点，所述第三参考线段靠近所述第二反射点的端部射向所述第二反射点的第二光线能够被所述第二反射点反射至所述第三反射点，并被所述第三反射点朝着远离所述侧边的方向反射，其中，至少一个所述第二反射点满足第二预设条件，所述第二预设条件包括：(2c+2)γ1-(2c+1)|β’|-180c大于或等于所述第一夹角和所述第二夹角中的最大者；

24、其中，γ1为所述第二反射点的切线与所述底边之间所呈的锐角夹角；|β’|为所述第二光线入射至所述第二反射点时的入射方向与所述导光基板厚度方向之间的夹角的绝对值；c为与β’、γ1相关的常数。

25、在一些实施例中，所述侧边上存在多个所述第二反射点和多个所述第三反射点，每个所述第二反射点均满足所述第二预设条件。

26、在一些实施例中，所述导光基板还包括朝向所述发光组件的第一顶面，所述反射结构靠近所述发光组件的端部与所述第一顶面的垂直距离小于或等于所述反射结构高度的1/10，

27、所述第一纵截面还包括分别与所述底边的两端相连的两个侧边，所述两个侧边均为内凹的弧形边，且关于所述反射结构的中心轴线对称设置。

28、在一些实施例中，所述第一纵截面的底边长度小于或等于110微米；所述第一纵截面的弧形边上各位置的曲率半径在235～295微米之间，所述第三参考线段的长度小于或等于54微米，所述反射结构的高度在5～5.2微米之间。

29、在一些实施例中，所述第三参考线段的长度在75～85微米之间；

30、所述第一纵截面的弧形边上各位置的曲率半径在157.3～260微米之间，所述第一纵截面的底边的长度大于或等于300微米；所述反射结构的高度在47.7～110微米之间。

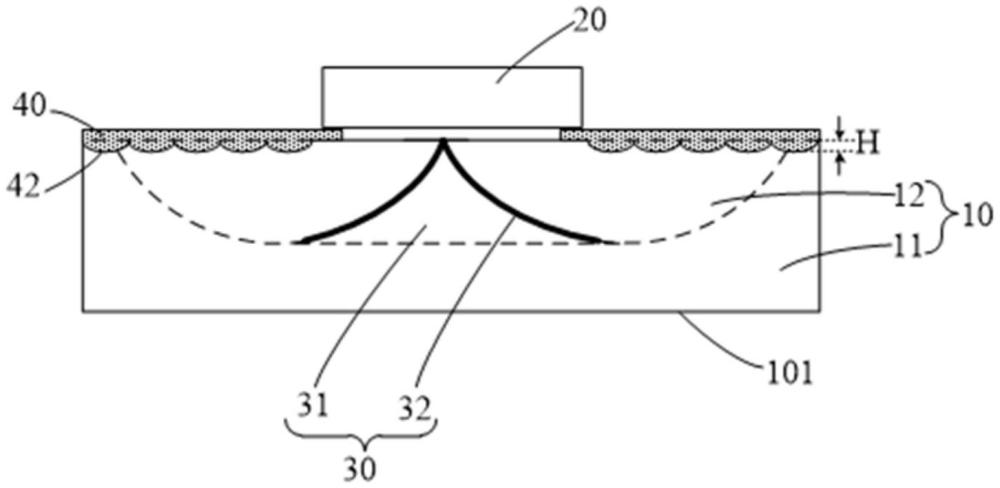

31、在一些实施例中，所述导光基板包括：

32、第一本体部，所述第一本体部开设有环绕所述反射结构的凹槽，所述凹槽的开口朝向所述发光器件；

33、第二本体部，所述第二本体部填充在所述凹槽中；

34、其中，所述第二本体部与所述第一本体部的折射率相同。

35、在一些实施例中，所述反射结构包括主体部以及位于所述主体部侧面的第一反射层，所述主体部与所述第一本体部为一体结构；沿远离所述发光组件的方向，所述主体部平行于所述第一底面的横截面逐渐增大。

36、在一些实施例中，所述发光基板还包括第二反射层，所述第二反射层位于所述导光基板朝向所述发光器件的一侧；

37、其中，所述导光基板包括与所述第二反射层相邻的多个取光结构，所述取光结构包括朝向所述第一底面凸出或远离所述第一底面凸出的反射面；或者，所述取光结构用于对光线进行散射。

38、在一些实施例中，所述取光结构在所述第一底面上的正投影的最大特征尺寸为d，所述取光结构的高度为h，d/h在0.5～4.7之间。

39、在一些实施例中，所述取光结构为位于所述导光基板远离所述第一底面一侧的凹陷结构，所述第二反射层的一部分位于所述凹陷结构中且与所述凹陷结构的内表面贴合；

40、或者，所述取光结构为位于所述导光基板远离所述第一底面一侧的凸起结构，所述凸起结构的表面与所述第二反射层贴合；

41、或者，所述取光结构包括位于所述导光基板远离所述第一底面一侧的凹陷结构，以及填充在所述凹陷结构中的散射材料。

42、在一些实施例中，所述发光基板还包括：

43、第三反射层，所述第三反射层的至少部分位于所述发光组件远离所述导光基板的一侧。

44、本公开实施例还提供一种显示模组，包括：

45、上述的发光基板，其中，所述发光组件的数量为多个，多个所述发光组件阵列排布于所述导光基板上；

46、液晶显示面板，位于所述导光基板远离所述发光组件的一侧。
