一种波长转换装置及其发光装置和投影装置的制作方法

本技术涉及照明和投影，尤其涉及一种波长转换装置及其发光装置和投影装置。

背景技术：

1、随着激光技术的不断发展，激光荧光光源在显示和照明领域的应用日益广泛。为了实现多彩显示，通常采用蓝激光激发绿色或黄色或红色荧光粉，通过波长转换装置将部分蓝激光转换为绿光或黄光或红，形成显示用三基色光。目前，主要的波长转换装置分为反射式和透射式两种类型。反射式波长转换装置通常包括波长转换层和反射基板，其中反射基板上设置有银层以提高反射率;透射式波长转换装置则是将激发光从透明基板入射，穿过基板进入发光层激发荧光，通过波长选择介质膜将激发光与荧光分离。

2、然而，现有的波长转换装置存在一些问题。反射式波长转换装置中，银层容易受潮、氧化，导致反射率下降，影响使用可靠性，另一种反射层-漫反射层，其导热系数较低，阻碍荧光层的热量散去，影响光转换效率。作为反射基板一般采用铝基材，其导热性能不是最佳，导致聚焦在荧光层的热量不能及时通过基板散去而降低荧光层的转换效率。例如cn215340668u公开了一种反射式波长转换器件，其包括支撑结构、至少两层波长转换层和反射结构。该结构中设有反射结构可以对激发光源的光线进行一部分反射，以及通过不同层次波长转换层受激发光激发所发出的光，以达到控制出光光谱，并且设有散热结构，可以很好的将受激发光产生的热量及时散出。然而，该专利仍存在散热结构需要改进的问题，以更快速地将受激发光产生的热量传导出去，避免热量积累对转换器件的效率和寿命产生影响。

3、为了解决这些问题，需要开发一种新型的波长转换器件。该器件应具备良好的散热性能和反射效果，同时能够有效控制光谱并提高光利用率。

技术实现思路

1、基于此，本实用新型有必要提供一种波长转换装置及其发光装置和投影装置以解决上述的技术问题。

2、本实用新型一个技术方案是：

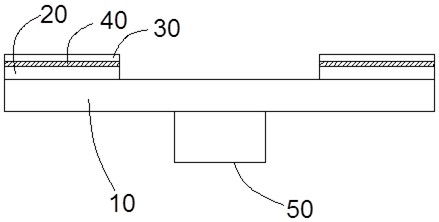

3、一种波长转换装置，包括：

4、承载基板，所述承载基板包括相对设置的第一表面以及第二表面；

5、波长转换部件，所述波长转换部件包括荧光片以及反射层，所述荧光片与所述反射层层叠设置；

6、导热胶层，所述波长转换部件与所述承载基板的第一表面通过所述导热胶层连接，使得所述承载基板、导热胶层以及波长转换部件呈层叠设置；

7、其中，所述反射层位于所述荧光片与导热胶层之间。

8、作为其中的一个具体实施方式，所述反射层由银材料通过烧结方式形成。

9、作为其中的一个具体实施方式，所述承载基板为金刚石基板。

10、作为其中的一个具体实施方式，还包括导热层，所述导热层设于所述承载基板的第二表面，且所述导热层与所述波长转换部件的位置相对应设置。

11、作为其中的一个具体实施方式，所述导热层远离所述承载基板的一侧设有若干凹槽，且所述凹槽连通设置。

12、作为其中的一个具体实施方式，所述凹槽的深度小于所述导热层的厚度；或者，所述凹槽的深度等于所述导热层的厚度。

13、作为其中的一个具体实施方式，还包括光斑调节层，所述光斑调节层位于所述反射层与荧光片之间。

14、作为其中的一个具体实施方式，还包括滤光层，所述滤光层位于所述荧光片远离所述承载基板的一侧。

15、一种发光装置，所述发光装置包括上述任一所述的波长转换装置。

16、一种投影装置，所述投影装置包括上面所述的发光装置。

17、本申请提供的波长转换装置采用导热胶层将反射层、荧光片与承载基板连接，这样通过导热胶层可以很好的将波长转换部件的热量传递个承载基板，并且导热胶的粘结性不会因为温度升高而变差，解决了现有技术中在承载基板上直接镀银或焊接层与承载基板之间脱落的问题；本申请中承载基板采用高导热的金刚石基板，导热性能更好，可以保障波长转换装置的转换效率。

1.一种波长转换装置，包括：

2.根据权利要求1所述的一种波长转换装置，其特征在于，所述反射层由银材料通过烧结方式形成。

3.根据权利要求2所述的一种波长转换装置，其特征在于，所述承载基板为金刚石基板。

4.根据权利要求1所述的一种波长转换装置，其特征在于，还包括导热层，所述导热层设于所述承载基板的第二表面，且所述导热层与所述波长转换部件的位置相对应设置。

5.根据权利要求4所述的一种波长转换装置，其特征在于，所述导热层远离所述承载基板的一侧设有若干凹槽，且所述凹槽连通设置。

6.根据权利要求5所述的一种波长转换装置，其特征在于，所述凹槽的深度小于所述导热层的厚度；或者，所述凹槽的深度等于所述导热层的厚度。

7.根据权利要求1所述的一种波长转换装置，其特征在于，还包括光斑调节层，所述光斑调节层位于所述反射层与荧光片之间。

8.根据权利要求1所述的一种波长转换装置，其特征在于，还包括滤光层，所述滤光层位于所述荧光片远离所述承载基板的一侧。

9.一种发光装置，所述发光装置包括权利要求1~8任一所述的波长转换装置。

10.一种投影装置，所述投影装置包括权利要求9所述的发光装置。
