一种光学准直器调节与固定装置的制作方法

本技术涉及冷原子，特别是涉及一种光学准直器调节与固定装置。

背景技术：

1、在冷原子技术领域中，光学准直器的使用十分普遍，现有技术手段一般是购买标准光机结构件对光学准直器的进行调节和固定，例如在构建磁光阱系统时，需要用到二维调整架、笼式接杆、波片调整架、以及笼式接杆固定件等配件来固定光学准直器，上述配件成本高昂，组装起来体积较大，在做系统集成时极为不便，而且在运输、温度变化和环境震动等因素影响下抗震稳定性和抗温度漂移性差，经常出现光轴位置偏移，导致信号衰减或中断。

2、鉴于此，克服该现有技术所存在的缺陷是本技术领域亟待解决的问题。

技术实现思路

1、本实用新型要解决的技术问题是现有光学准直器调节和固定装置存在结构复杂、稳定性差且无法实现器件小型化等问题。

2、本实用新型采用如下技术方案：

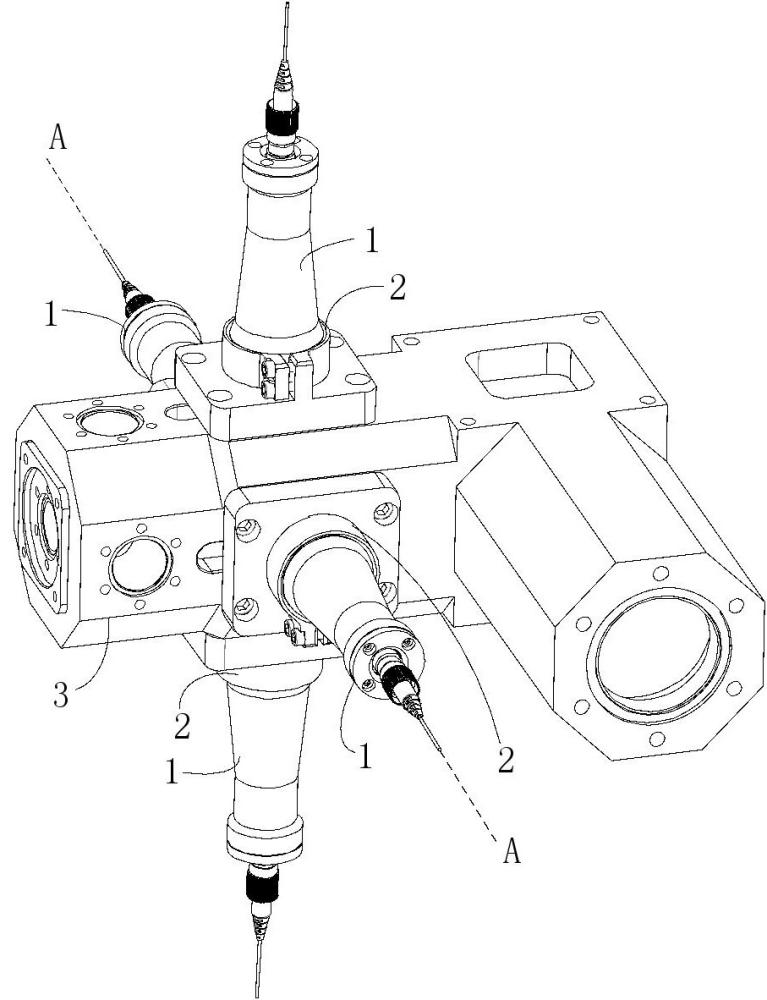

3、本实用新型提供一种光学准直器调节与固定装置，包括光学准直器1、准直器调节固定件2和真空腔3；

4、所述准直器调节固定件2包括固定件主体20和调节环21，所述调节环21外表面设置有锁紧件210，所述光学准直器1一端设置在所述调节环21内部，所述固定件主体20通过固定组件200与真空腔3连接；

5、所述准直器调节固定件2内部配置有波片22，旋转所述光学准直器1使得其内部激光的偏振方向与波片22相匹配后，通过锁紧件210固定所述光学准直器1与调节环21。

6、进一步地，所述锁紧件210包括第一锁紧块211和第二锁紧块212，所述调节环21的一端形成有所述第一锁紧块211，所述调节环21的另一端形成有第二锁紧块212，所述第一锁紧块211和第二锁紧块212之间存在预设距离，缩短所述第一锁紧块211与第二锁紧块212之间的间距，以固定所述光学准直器1。

7、进一步地，所述固定件主体20的一端设置有台阶孔201，所述台阶孔201的一端设置有通孔23；

8、所述固定件主体20的另一端设置有调节环21，所述通孔23连通所述固定件主体20内部和所述调节环21内部。

9、进一步地，所述通孔23内壁设置有环形凸起230，所述环形凸起230的一端设置有第一安装槽231，所述第一安装槽231用于容纳并固定所述波片22。

10、进一步地，环绕所述台阶孔201设置有定位台阶202，所述定位台阶202设置在所述固定件主体20的表面。

11、进一步地，所述光学准直器1外表面与所述调节环21内壁贴合设置，且所述定位台阶202侧壁与所述真空腔3内壁贴合设置，以校准所述光学准直器1光轴和冷原子团中心的位置。

12、进一步地，所述固定件主体20的表面设置有第一止位面203，所述第一止位面203环绕所述定位台阶202设置，所述第一止位面203与所述真空腔3的表面抵接以限制所述固定件主体20位置。

13、进一步地，所述环形凸起230的另一端设置有第二安装槽232，所述环形凸起230靠近第二安装槽232的一侧以预设角度设置为斜面233，以实现对接光学准直器1时的让位。

14、进一步地，所述第二安装槽232的侧壁突出于调节环21的内侧壁，以形成有第二止位面234，所述光学准直器1侧壁的下表面与所述第二止位面234抵接以限制所述光学准直器1位置。

15、进一步地，所述波片22通过粘合剂固定在所述第一安装槽231内。

16、本实用新型的有益效果在于：通过将调节和固定功能集成到准直器调节固定件上，优化了结构体积和结构整体稳定性，以实现器件小型化，且由于减少了零件数量，装置的抗震稳定性和抗温度漂移性也得到了提升。

1.一种光学准直器调节与固定装置，其特征在于，包括光学准直器（1）、准直器调节固定件（2）和真空腔（3）；

2.根据权利要求1所述的一种光学准直器调节与固定装置，其特征在于，所述锁紧件（210）包括第一锁紧块（211）和第二锁紧块（212），所述调节环（21）的一端形成有所述第一锁紧块（211），所述调节环（21）的另一端形成有第二锁紧块（212），所述第一锁紧块（211）和第二锁紧块（212）之间存在预设距离，缩短所述第一锁紧块（211）与第二锁紧块（212）之间的间距，以固定所述光学准直器（1）。

3.根据权利要求1所述的一种光学准直器调节与固定装置，其特征在于，所述固定件主体（20）的一端设置有台阶孔（201），所述台阶孔（201）的一端设置有通孔（23）；

4.根据权利要求3所述的一种光学准直器调节与固定装置，其特征在于，所述通孔（23）内壁设置有环形凸起（230），所述环形凸起（230）的一端设置有第一安装槽（231），所述第一安装槽（231）用于容纳并固定所述波片（22）。

5.根据权利要求3所述的一种光学准直器调节与固定装置，其特征在于，环绕所述台阶孔（201）设置有定位台阶（202），所述定位台阶（202）设置在所述固定件主体（20）的表面。

6.根据权利要求5所述的一种光学准直器调节与固定装置，其特征在于，所述光学准直器（1）外表面与所述调节环（21）内壁贴合设置，且所述定位台阶（202）侧壁与所述真空腔（3）内壁贴合设置，以校准所述光学准直器（1）光轴和冷原子团中心的位置。

7.根据权利要求5所述的一种光学准直器调节与固定装置，其特征在于，所述固定件主体（20）的表面设置有第一止位面（203），所述第一止位面（203）环绕所述定位台阶（202）设置，所述第一止位面（203）与所述真空腔（3）的表面抵接以限制所述固定件主体（20）位置。

8.根据权利要求4所述的一种光学准直器调节与固定装置，其特征在于，所述环形凸起（230）的另一端设置有第二安装槽（232），所述环形凸起（230）靠近第二安装槽（232）的一侧以预设角度设置为斜面（233），以实现对接光学准直器（1）时的让位。

9.根据权利要求8所述的一种光学准直器调节与固定装置，其特征在于，所述第二安装槽（232）的侧壁突出于调节环（21）的内侧壁，以形成有第二止位面（234），所述光学准直器（1）侧壁的下表面与所述第二止位面（234）抵接以限制所述光学准直器（1）位置。

10.根据权利要求4所述的一种光学准直器调节与固定装置，其特征在于，所述波片（22）通过粘合剂固定在所述第一安装槽（231）内。
