一种串口屏与485屏兼容电路及充电系统的制作方法

本申请涉及新能源车辆充电，尤其涉及一种串口屏与485屏兼容电路及充电系统。

背景技术：

1、显示屏作为充电系统的关键交互界面，需要支持多种类型以适应不同场景，例如uart串口屏用于本地显示，rs-485屏用于远程监控。在充电系统设计中，不同显示屏幕的通信接口通常需要处理不同的电压电平和信号协议。

2、在传统充电系统方案中，两种屏幕需要独立的硬件电路和主控串口，这导致系统复杂度高、成本增加，且无法灵活切换。

技术实现思路

1、本申请的主要目的在于提供一种串口屏与485屏兼容电路及充电系统，旨在解决现有串口屏与485屏无法在单路信号路径下硬件兼容的技术问题。

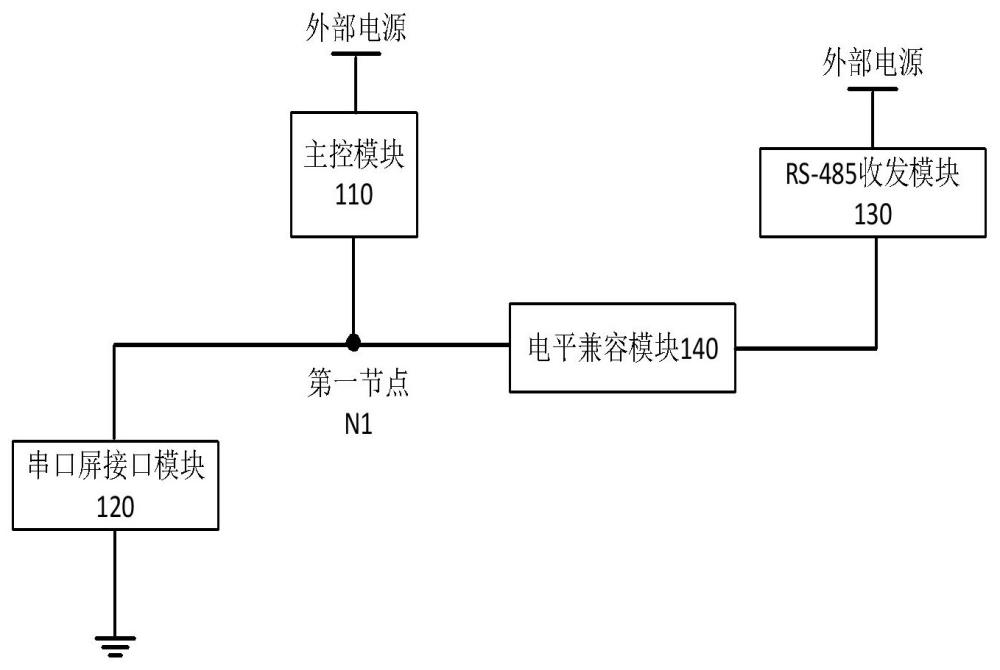

2、为实现上述目的，本申请提供一种串口屏与485屏兼容电路，包括：主控模块、串口屏接口模块、rs-485收发模块和电平兼容模块；主控模块，一端连接外部电源，另一端连接第一节点，所述主控模块用于生成并输出指令信号，所述指令信号用于指示串口屏或rs-485屏进行显示；串口屏接口模块，一端与所述第一节点连接，另一端接地，用于接收所述指令信号，并在所述指令信号指示串口屏进行显示时驱动串口屏进行显示；rs-485收发模块，一端连接外部电源，另一端连接所述电平兼容模块，用于接收所述指令信号，并在所述指令信号指示rs-485屏进行显示时驱动rs-485屏进行显示；电平兼容模块，一端连接所述第一节点，另一端连接所述rs-485收发模块，用于降低所述第一节点的电压，以使所述指令信号被所述串口屏接口模块和所述rs-485收发模块正确识别。

3、可选地，所述电平兼容模块包括：分压电阻；所述分压电阻用于使所述主控模块输出低电平时，第一节点的电压小于0.3v。

4、可选地，所述主控模块包括：控制芯片；所述控制芯片用于生成指令信号，所述控制芯片的内部集成第三上拉电阻。

5、可选地，所述串口屏接口模块包括：第四电阻，一端与所述第一节点连接，另一端接地，所述第四电阻用于构成所述串口屏接口的等效负载阻抗。

6、可选地，所述rs-485收发模块包括：第一电阻，一端连接外部电源，另一端连接电平兼容模块，所述第一上拉电阻用于为所述rs-485收发模块中的rs-485总线提供偏置电压。

7、可选地，所述串口屏与485屏兼容电路还包括：终端匹配模块，一端连接外部电源，另一端连接在电平兼容模块和所述rs-485收发模块之间，所述终端匹配模块包括第二电阻；所述第二电阻的阻值与所述rs-485总线的特征阻抗匹配，用于抑制所述rs-485总线上的信号在末端产生的反射。

8、可选地，所述串口屏与485屏兼容电路还包括：限流电阻，一端连接所述串口屏接口模块，另一端连接所述第一节点，所述限流电阻用于保护所述主控模块的芯片引脚。

9、可选地，所述主控模块还用于接收所述串口屏接口模块或rs-485收发模块发出的数据帧，并对所述数据帧进行完整性校验。

10、可选地，所述主控模块还用于根据所述数据帧中的特征字解析对应的通信协议，以与所述串口屏接口模块或所述rs-485收发模块进行通信。

11、此外，为实现上述目的，本申请还提供一种充电系统，包括：所述的串口屏与485屏兼容电路、串口屏和rs-485屏；其中，所述串口屏与所述串口屏接口模块连接，用于基于所述串口屏接口模块的驱动信号进行显示；所述rs-485屏与所述rs-485收发模块连接，用于基于所述rs-485收发模块的驱动信号进行显示。

12、本申请提出的一种串口屏与485屏兼容电路及充电系统，通过在主控模块与rs-485收发模块之间增设电平兼容模块，当主控模块输出低电平指令信号时，电平兼容模块通过提升rs-485支路的等效阻抗，有效降低了串口屏接口模块的输入端即第一节点的电压，解决了现有技术中因rs-485收发模块与串口屏接口模块直接并联而导致低电平电压过高、无法被正确识别的通信冲突问题，实现了串口屏与rs-485屏在同一电路板上的硬件兼容与可靠通信。

1.一种串口屏与485屏兼容电路，其特征在于，包括：主控模块、串口屏接口模块、rs-485收发模块和电平兼容模块；

2.根据权利要求1所述的串口屏与485屏兼容电路，其特征在于，所述电平兼容模块包括：分压电阻；

3.根据权利要求1所述的串口屏与485屏兼容电路，其特征在于，所述主控模块包括：控制芯片；

4.根据权利要求1所述的串口屏与485屏兼容电路，其特征在于，所述串口屏接口模块包括：

5.根据权利要求1所述的串口屏与485屏兼容电路，其特征在于，所述rs-485收发模块包括：

6.根据权利要求5所述的串口屏与485屏兼容电路，其特征在于，所述串口屏与485屏兼容电路还包括：

7.根据权利要求1所述的串口屏与485屏兼容电路，其特征在于，所述串口屏与485屏兼容电路还包括：

8.根据权利要求1所述的串口屏与485屏兼容电路，其特征在于，所述主控模块还用于接收所述串口屏接口模块或所述rs-485收发模块发出的数据帧，并对所述数据帧进行完整性校验。

9.根据权利要求8所述的串口屏与485屏兼容电路，其特征在于，所述主控模块还用于根据所述数据帧中的特征字解析对应的通信协议，以与所述串口屏接口模块或所述rs-485收发模块进行通信。

10.一种充电系统，其特征在于，包括：显示模块，所述显示模块包括：权利要求1-9任一项所述的串口屏与485屏兼容电路、串口屏和rs-485屏；
