一种便于定位和拼接的LED显示屏模组的制作方法
本发明涉及led显示屏模组拼接，尤其涉及一种便于定位和拼接的led显示屏模组。
背景技术：
1、随着高清led显示设备应用场景不断拓宽，led显示屏模组成为大屏拼接显示系统的核心基础部件，模组之间的拼接装配精度直接影响整机显示效果。现阶段市面上常规led显示屏模组进行组装拼接时，普遍仅采用侧边边缘贴合对齐的简易装配方式，并未配置专用精准定位限位结构。此类拼接方式缺乏硬性对位约束，装配过程中极易发生模组横向、纵向位置偏移，拼接完成后易出现模组间缝隙分布不均、整体板面平整度不达标的情况。显示屏投入使用后，拼接处因间隙偏差与平面落差极易形成明显亮线、暗线，严重破坏画面视觉整体性，同时还提升了现场拼装调校的工作难度与耗时。
2、部分现有方案虽增设了简易卡扣或普通榫卯结构，但卡扣、普通榫卯仅能起到粗略的定位固定作用，无自适应调节能力，自身存在较大的尺寸公差，装配拼接后同样容易因间隙偏差形成明显的亮线、暗线。
3、综上，现有led显示屏模组存在拼接精度差的问题。
技术实现思路
1、为了克服现有技术的不足，本发明的目的在于提供一种便于定位和拼接的led显示屏模组，提高了模组间的拼接精度。
2、本发明的目的采用如下技术方案实现：
3、一种便于定位和拼接的led显示屏模组，包括：
4、led显示屏模组本体；
5、定位通道，所述定位通道设于所述led显示屏模组本体；
6、定位凸起，所述定位凸起设于所述led显示屏模组本体，所述定位通道轴线与所述定位凸起的中心轴线重合，且所述定位凸起位于所述定位通道向远处延伸的延伸路径上，所述定位凸起的延伸方向与所述定位通道的延伸方向一致；所述定位凸起具有滑动倾斜部，所述滑动倾斜部的横截面积沿着与所述定位凸起向外延伸方向相反的方向逐渐减小；所述定位通道用于供所述定位凸起穿设；
7、紧固机构，所述紧固机构设于所述led显示屏模组本体，所述紧固机构具有输出端，所述输出端能够与所述滑动倾斜部抵接或分离，所述紧固机构用于驱动所述输出端靠近并抵接所述滑动倾斜部，并使所述输出端与所述滑动倾斜部产生相对滑动，从而驱使所述定位凸起向所述定位通道内移动，以使相邻的两个所述led显示屏模组本体相互贴紧。
8、进一步地，所述滑动倾斜部为锥形结构，所述输出端具有导向斜面，所述导向斜面能够与所述滑动倾斜部相对滑动。
9、进一步地，所述紧固机构包括推杆、偏心轮和螺旋紧固件，所述led显示屏模组本体还设有安装腔和安装通道，所述安装通道连通所述定位通道和所述安装腔，所述输出端设置在所述推杆的一端上，所述推杆可活动地穿设于所述安装通道，所述偏心轮设置在所述安装腔内，所述偏心轮与所述安装腔内壁转动连接，所述偏心轮能够与所述推杆上远离所述输出端的另一端抵接或分离；所述螺旋紧固件穿设于所述led显示屏模组本体，并与所述led显示屏模组本体螺纹旋合连接，所述螺旋紧固件的末端与所述偏心轮的外周面抵接，所述螺旋紧固件用于驱动所述偏心轮相对于所述led显示屏模组本体转动，使得所述偏心轮能够抵接并驱动所述推杆靠近所述定位凸起。
10、进一步地，所述一种便于定位和拼接的led显示屏模组还包括限位块，所述限位块设置在所述安装腔内并位于所述偏心轮的摆动路径上，所述限位块用于限制所述偏心轮过度偏转。
11、进一步地，所述一种便于定位和拼接的led显示屏模组还包括第一复位弹性件，所述第一复位弹性件的一端与所述安装腔的内壁连接，所述第一复位弹性件的另一端与所述推杆连接，所述第一复位弹性件用于在所述推杆向所述定位凸起靠近时，使所述推杆具有远离所述定位凸起的运动趋势。
12、进一步地，所述一种便于定位和拼接的led显示屏模组还包括第二复位弹性件，所述第二复位弹性件的一端与所述安装腔的内壁连接，所述第二复位弹性件的另一端与所述偏心轮连接，所述第二复位弹性件用于在所述偏心轮发生摆动时，使所述偏心轮具有反向摆动的运动趋势。
13、进一步地，所述第一复位弹性件为压缩弹簧。
14、进一步地，所述一种便于定位和拼接的led显示屏模组还包括压簧和压板，所述压簧的一端与所述定位通道的内壁连接，所述压簧的另一端与所述压板连接，所述压簧用于在所述压板受到所述定位凸起的压紧力时，使所述定位凸起具有反向运动的趋势。
15、进一步地，所述定位凸起还具有导向部，所述导向部位于所述定位凸起末端，所述滑动倾斜部位于所述导向部与所述定位凸起和所述led显示屏模组本体连接部位之间，所述导向部的横截面积沿着所述定位凸起的延伸方向逐渐缩小，所述导向部用于便于所述定位凸起滑入所述定位通道。
16、进一步地，所述导向部为锥形结构。
17、相比现有技术，本发明的有益效果在于：
18、1、基于定位通道设于led显示屏模组本体；定位凸起设置在led显示屏模组本体上；定位通道用于供定位凸起穿设。通过定位通道与定位凸起的配合插接结构，可以在模组拼装过程中快速、准确地进行定位。插接完成后即可实现模组间预固定，提前锁定两相邻模组的板面相对位置，以约束各拼接面的相对高度，保障拼接后板面间的拼接精度。
19、2、基于定位凸起具有滑动倾斜部，滑动倾斜部的横截面积沿着与定位凸起向外延伸方向相反的方向逐渐减小；紧固机构设置在led显示屏模组本体上，紧固机构具有输出端，输出端能够与滑动倾斜部抵接或分离，紧固机构用于驱动输出端靠近并抵接滑动倾斜部，并使输出端与滑动倾斜部产生相对滑动，从而驱使定位凸起向定位通道内移动。通过滑动倾斜部的渐变式截面结构，配合紧固机构输出端的抵接滑动配合，可将侧向作用力转换为轴向推动力，以平稳驱动定位凸起向内移动，实现模组间贴合锁紧。斜面传动模式能够实现无级调节锁紧，可根据实际装配状态灵活控制滑动行程，锁紧力度连续可调，既能避免锁紧力度不足出现松动间隙，也可防止用力过大造成结构挤压损伤。同时该结构具备良好的公差自适应能力，可兼容零部件加工、拼装过程中产生的细微尺寸偏差，依靠斜面贴合自动适配间隙误差，可以有效提高两模组之间的拼接精度。
1.一种便于定位和拼接的led显示屏模组，其特征在于，包括：
2.根据权利要求1所述的一种便于定位和拼接的led显示屏模组，其特征在于，所述滑动倾斜部（301）为锥形结构，所述输出端（4011）具有导向斜面（40111），所述导向斜面（40111）能够与所述滑动倾斜部（301）相对滑动。

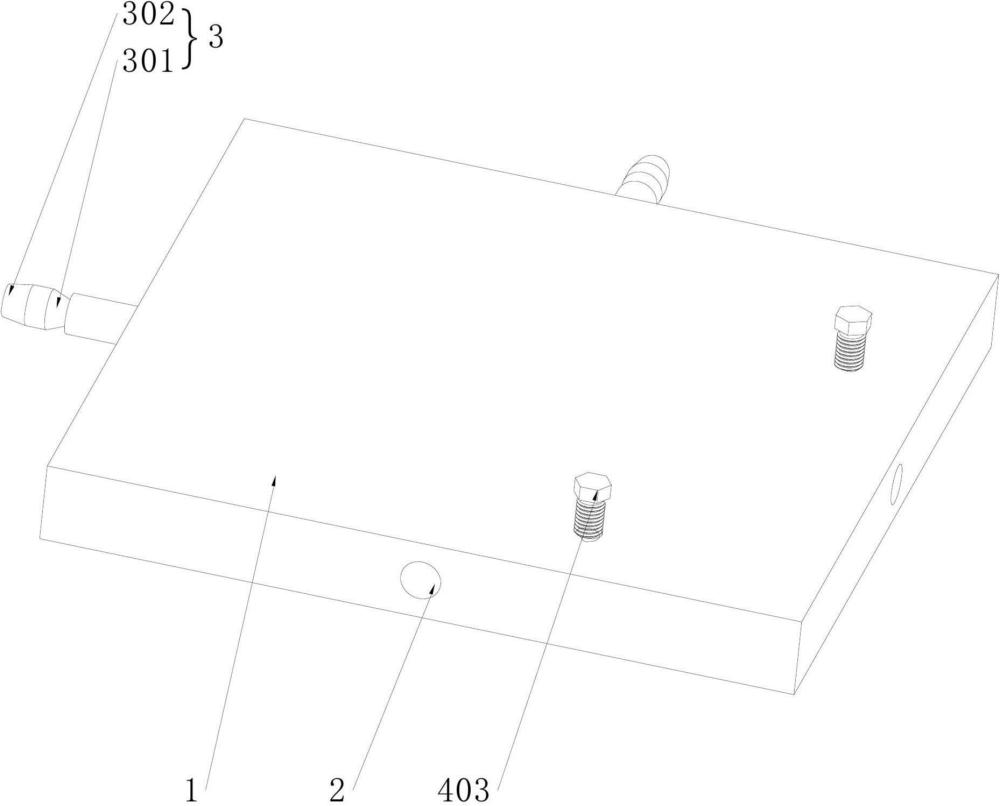

3.根据权利要求1所述的一种便于定位和拼接的led显示屏模组，其特征在于，所述紧固机构（4）包括推杆（401）、偏心轮（402）和螺旋紧固件（403），所述led显示屏模组本体（1）还设有安装腔（101）和安装通道（102），所述安装通道（102）连通所述定位通道（2）和所述安装腔（101）；所述输出端（4011）设置在所述推杆（401）的一端上，所述推杆（401）可活动地穿设于所述安装通道（102）；所述偏心轮（402）设置在所述安装腔（101）内，所述偏心轮（402）与所述安装腔（101）内壁转动连接，所述偏心轮（402）能够与所述推杆（401）上远离所述输出端（4011）的另一端抵接或分离；所述螺旋紧固件（403）穿设于所述led显示屏模组本体（1），并与所述led显示屏模组本体（1）螺纹旋合连接，所述螺旋紧固件（403）的末端与所述偏心轮（402）的外周面抵接，所述螺旋紧固件（403）用于驱动所述偏心轮（402）相对于所述led显示屏模组本体（1）转动，使得所述偏心轮（402）能够抵接并驱动所述推杆（401）靠近所述定位凸起（3）。
4.根据权利要求3所述的一种便于定位和拼接的led显示屏模组，其特征在于，所述一种便于定位和拼接的led显示屏模组还包括限位块（5），所述限位块（5）设置在所述安装腔（101）内并位于所述偏心轮（402）的摆动路径上，所述限位块（5）用于限制所述偏心轮（402）过度偏转。
5.根据权利要求3所述的一种便于定位和拼接的led显示屏模组，其特征在于，所述一种便于定位和拼接的led显示屏模组还包括第一复位弹性件（6），所述第一复位弹性件（6）的一端与所述安装腔（101）的内壁连接，所述第一复位弹性件（6）的另一端与所述推杆（401）连接，所述第一复位弹性件（6）用于在所述推杆（401）向所述定位凸起（3）靠近时，使所述推杆（401）具有远离所述定位凸起（3）的运动趋势。
6.根据权利要求3所述的一种便于定位和拼接的led显示屏模组，其特征在于，所述一种便于定位和拼接的led显示屏模组还包括第二复位弹性件（7），所述第二复位弹性件（7）的一端与所述安装腔（101）的内壁连接，所述第二复位弹性件（7）的另一端与所述偏心轮（402）连接，所述第二复位弹性件（7）用于在所述偏心轮（402）发生摆动时，使所述偏心轮（402）具有反向摆动的运动趋势。
7.根据权利要求5所述的一种便于定位和拼接的led显示屏模组，其特征在于，所述第一复位弹性件（6）为压缩弹簧。
8.根据权利要求1所述的一种便于定位和拼接的led显示屏模组，其特征在于，所述一种便于定位和拼接的led显示屏模组还包括压簧（8）和压板（9），所述压簧（8）的一端与所述定位通道（2）的内壁连接，所述压簧（8）的另一端与所述压板（9）连接，所述压簧（8）用于在所述压板（9）受到所述定位凸起（3）的压紧力时，使所述定位凸起（3）具有反向运动的趋势。
9.根据权利要求1所述的一种便于定位和拼接的led显示屏模组，其特征在于，所述定位凸起（3）还具有导向部（302），所述导向部（302）位于所述定位凸起（3）末端，所述滑动倾斜部（301）位于所述导向部（302）与所述定位凸起（3）和所述led显示屏模组本体（1）连接部位之间，所述导向部（302）的横截面积沿着所述定位凸起（3）的延伸方向逐渐缩小，所述导向部（302）用于便于所述定位凸起（3）滑入所述定位通道（2）。
10.根据权利要求9所述的一种便于定位和拼接的led显示屏模组，其特征在于，所述导向部（302）为锥形结构。
