一种LED显示灯板及LED显示屏的制作方法

本申请涉及led显示领域，特别涉及一种led显示灯板及led显示屏。

背景技术：

1、现有led显示技术中，灯驱合一设计通过将驱动芯片集成于灯珠内部，减少了模组体积并提升了集成度。然而现有灯驱合一技术普遍采用灯珠串联连接方式，当单个灯珠因高湿度、高温或老化等原因发生开路故障时，后续串联灯珠的电路将中断，导致大面积显示异常。

2、这就亟需需要修改灯珠连接方式，但会增加电路的复杂度，在有限的面积内电路更密集，会加大各种元器件之间的干扰，同时也对生产工具有更高要求，会增加生产成本。

技术实现思路

1、基于此，有必要针对上述技术问题，提供一种led显示灯板及led显示屏，能够提高灯板电路的稳定性。

2、第一方面，本申请实施例提供一种led显示灯板，包括：若干灯珠，驱动芯片，主电路和备份电路，所述驱动芯片集成于所述灯珠内部；所述备份电路检测到所述主电路异常时，自动启用并跳过路障灯珠。

3、在其中一些实施例中，所述主电路和所述备份电路交替连接结构。

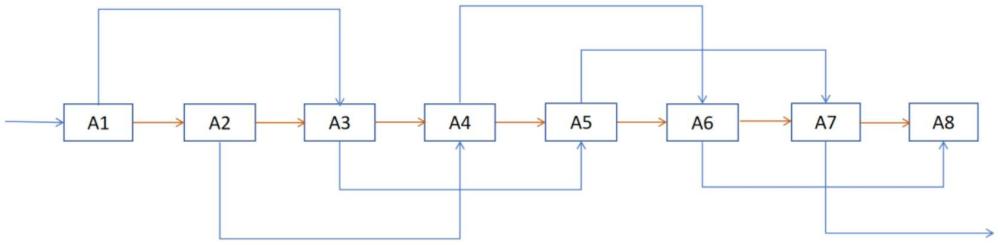

4、在其中一些实施例中，第i个所述灯珠的所述主电路输出端连接至第i+1个所述灯珠；第i个所述灯珠的所述备份电路输出端连接至第i+2个所述灯珠。

5、在其中一些实施例中，所述备份电路在检测到主电路传输异常时，自动启用并跳过故障灯珠。

6、在其中一些实施例中，若连续两个所述灯珠故障，则终止全链路数据传输。

7、在其中一些实施例中，所述备份电路启用条件包括当前所述灯珠的所述主电路输入信号中断超过预设阈值时间。

8、在其中一些实施例中，所述预设阈值时间范围是0.05秒至0.5秒。

9、第二方面，本申请实施例还提供一种led显示屏，所述led显示屏包括第一方面所述的led显示灯板。

10、与现有技术相比，本申请的有益效果是：区别于现有技术的情况，本申请实施例提供的led显示灯板及led显示屏，通过在灯驱合一的电路中引入备份电路，形成主电路与备份电路交替串联的结构，能够在单点灯珠故障时全电路仍能正常运行，降低了维护成本；主备双电路动态切换，能够自动绕过故障节点，延长led显示屏的使用寿命，提高了电路结构的稳定性。

1.一种led显示灯板，其特征在于，包括：若干灯珠，驱动芯片，主电路和备份电路，所述驱动芯片集成于所述灯珠内部；所述备份电路检测到所述主电路异常时，自动启用并跳过路障灯珠。

2.根据权利要求1所述的led显示灯板，其特征在于，所述主电路和所述备份电路交替连接结构。

3.根据权利要求2所述的led显示灯板，其特征在于，第i个所述灯珠的所述主电路输出端连接至第i+1个所述灯珠；第i个所述灯珠的所述备份电路输出端连接至第i+2个所述灯珠。

4.根据权利要求3所述的led显示灯板，其特征在于，所述备份电路在检测到主电路传输异常时，自动启用并跳过故障灯珠。

5.根据权利要求4所述的led显示灯板，其特征在于，若连续两个所述灯珠故障，则终止全链路数据传输。

6.根据权利要求4所述的led显示灯板，其特征在于，所述备份电路启用条件包括当前所述灯珠的所述主电路输入信号中断超过预设阈值时间。

7.根据权利要求6所述的led显示灯板，其特征在于，所述预设阈值时间范围是0.05秒至0.5秒。

8.一种led显示屏，其特征在于，包括权利要求1-7任一项所述的led显示灯板。
