牵引车用鹅颈及其工作方法、牵引车与流程

本发明属于牵引车，具体涉及牵引连接器，尤其涉及一种牵引车用鹅颈及其工作方法、牵引车。

背景技术：

1、现有的鹅颈式半挂车通常包括牵引车和挂车两部分，牵引车尾部设有鹅颈结构，挂车前端设有连接座。鹅颈前端设有鹅颈挂钩，连接座上设有与该挂钩配合的锁止挡板。挂接作业时，需驾驶牵引车倒车，使鹅颈挂钩对准连接座的锁止挡板。当鹅颈插入通道至底部时，挂钩与锁止挡板在垂直方向上往往错位。为实现扣合，操作人员必须借助杠杆原理，通过外力大幅抬升鹅颈后端，迫使挂钩下探以使挂钩斜面与锁止挡板贴合（如图1所示）。

2、然而，仅依靠杠杆原理使挂钩斜面与锁止挡板实现贴合，容易出现脱钩的情况。此外，挂钩伸入过程中的刚性碰撞易造成钩体磨损，严重影响结构寿命及行车安全。

3、因此，亟需一种能够避免挂钩与锁止挡板脱钩、同时可以减少鹅颈挂钩磨损的鹅颈连接结构，以解决上述现有技术中存在的不足。

4、需要说明的是，本背景技术部分中公开的以上信息仅用于理解本申请构思的背景技术，因此，并不认为上述描述构成现有技术的信息。

技术实现思路

1、本公开实施例至少提供一种牵引车用鹅颈及其工作方法、牵引车。

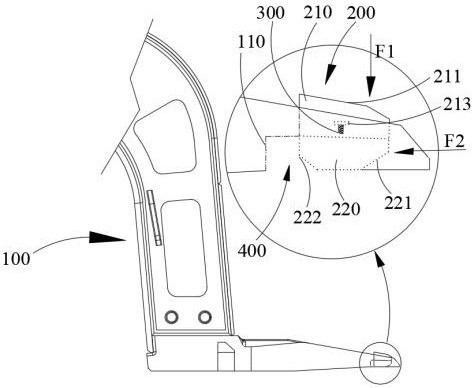

2、第一方面，本公开实施例提供了一种牵引车用鹅颈，包括：

3、鹅颈本体，其前端设置有容纳腔；

4、活动锁止组件，设置在所述容纳腔内，所述活动锁止组件包括互相滑动配合的上滑块和下滑块；

5、其中，所述上滑块顶端设有承压面，所述下滑块下端设有导向斜面；

6、弹性复位件，设置于所述容纳腔内壁与所述上滑块之间；

7、所述上滑块凸出于所述鹅颈本体的上表面，所述下滑块的底部与所述鹅颈本体的底部齐平；

8、当所述鹅颈本体伸入挂车通道底部受压时，通道上壁作用于所述承压面，迫使所述上滑块向下滑动，以驱动所述下滑块沿导向斜面向靠近挂车锁止挡板的方向移动，实现挂接锁止；

9、当所述鹅颈本体退出挂车通道时，所述下滑块在弹性复位件的作用下，回退至所述容纳腔内。

10、在一种可选的实施方式中，所述上滑块上设置有沿滑动方向延伸的滑槽，所述下滑块上设置有与所述滑槽相适配的滑轨。

11、在一种可选的实施方式中，所述滑槽和所述滑轨的横截面均呈t形。

12、在一种可选的实施方式中，所述上滑块的两侧设置有翅片；

13、所述弹性复位件为压缩弹簧，所述压缩弹簧的一端与所述容纳腔的内壁抵接，另一端与所述翅片抵接。

14、在一种可选的实施方式中，在初始状态下，所述容纳腔的内壁与所述下滑块的后端面之间存在间隙。

15、在一种可选的实施方式中，所述容纳腔的前端设置有向上的倾斜面，所述倾斜面与所述下滑块的导向斜面滑动配合。

16、在一种可选的实施方式中，所述导向斜面与下滑块上端面的夹角α的范围为15°~30°。

17、在一种可选的实施方式中，所述下滑块的后端端面上设置有防滑纹路。

18、第二方面，本公开实施例还提供一种牵引车用鹅颈的工作方法，包括：

19、在自由状态下，弹性复位件驱使下滑块保持于初始位置，此时上滑块凸出于鹅颈本体的上表面，下滑块的底部与鹅颈本体的底部齐平；

20、牵引车倒车，使鹅颈本体伸入挂车通道底部并抬升鹅颈本体的后端；挂车通道的上壁抵触并挤压上滑块顶端的承压面，迫使上滑块向下滑动；上滑块下压过程中，通过挤压下滑块前端的导向斜面，驱动下滑块克服弹性复位件的弹力向靠近挂车锁止挡板的方向移动，直至下滑块与锁止挡板抵接完成挂接锁止；

21、当下降所述鹅颈本体的后端时，通道上壁的凸块不再挤压上滑块，上滑块在弹性复位件的弹力作用下向上移动，从而带动下滑块向远离挂车锁止挡板的方向滑动，直至恢复至初始状态。

22、第三方面，本公开实施例还提供一种牵引车，包括：车架；

23、和设置于所述车架后端的牵引车用鹅颈。

24、本发明的有益效果是，本牵引车用鹅颈及其工作方法利用通道上壁挤压上滑块顶部的承压面，将竖直压力转化为驱动下滑块沿导向斜面向锁止挡板移动的动力，使下滑块的后端面与锁止挡板紧密贴合，解决了挂钩与锁止挡板容易脱钩的问题；另外，在初始状态下，下滑块底部与鹅颈本体底面齐平，伸入通道时无突出结构，规避了刚性碰撞，从而降低了钩体磨损。

25、本发明的其他特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点在说明书、附图中所特别指出的结构来实现和获得。

26、为使本发明的上述目的、特征和优点能更明显易懂，本文特举较佳实施例，并配合所附附图，作详细说明如下。

1.一种牵引车用鹅颈，其特征在于，包括：

2.如权利要求1所述的牵引车用鹅颈，其特征在于，

3.如权利要求2所述的牵引车用鹅颈，其特征在于，

4.如权利要求1所述的牵引车用鹅颈，其特征在于，

5.如权利要求4所述的牵引车用鹅颈，其特征在于，

6.如权利要求1所述的牵引车用鹅颈，其特征在于，

7.如权利要求1所述的牵引车用鹅颈，其特征在于，

8.如权利要求1所述的牵引车用鹅颈，其特征在于，

9.一种牵引车用鹅颈的工作方法，其特征在于，包括：

10.一种牵引车，其特征在于，包括：
