单元的拆装构造

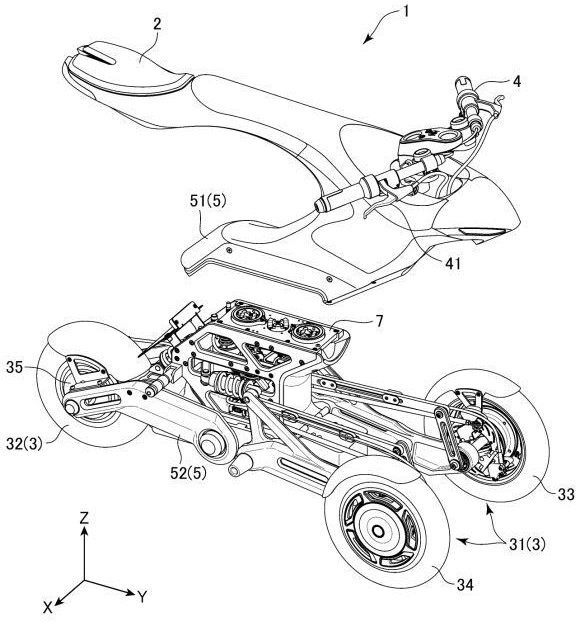

本发明涉及一种单元的拆装构造，该单元具备第一单元和拆装自如地安装于第一单元的第二单元。

背景技术：

1、以往，已知具备至少两个车轮、操纵车轮的车把、以及支承车轮及车把的车架的车辆（例如参照专利文献1）。专利文献1记载的自动二轮车，为了将车把的操纵动作传递至车轮，采用了前叉。该前叉具备将自动二轮车的前轮的旋转轴夹持来进行支承的两根悬架，各悬架连接于车把。并且，自动二轮车的使用者通过进行车把的操纵动作，能够使前叉转动，进而能够操纵前轮。

2、另外，在这样的车辆中，为了唤起消费者的需求，车辆的设计是重要的要素，因此存在希望变更车把等的设计，将车辆的外观改为新设计的期望。

3、在先技术文献

4、专利文献

5、专利文献1: 日本特开2022-026317号公报。

技术实现思路

1、发明所要解决的课题

2、然而，专利文献1记载的自动二轮车由于采用了前叉，因此在变更车把等的设计时，无法将作为机械动作的车把的操纵动作传递至车轮，因此存在不仅需要变更具有车把的第一单元，还不得不连同变更具有车轮的第二单元的问题。

3、本发明的目的在于提供一种单元的拆装构造，能够容易地仅变更第一单元，并且在变更了第一单元的情况下，也能够从新的第一单元向第二单元传递机械动作。

4、用于课题解决的手段

5、关于本发明的单元的拆装构造，该单元具备第一单元和拆装自如地安装于第一单元的第二单元，并且基于第一单元的动作使第二单元动作，其特征在于，第一单元具备与第二单元连接、并且将第一单元的动作机械地传递至第二单元的第一传递机构，第二单元具备与第一单元连接、并且被从第一单元机械地传递第一单元的动作的第二传递机构，拆装构造具备切换不能拆离第一传递机构及第二传递机构的固定状态和能够拆离第一传递机构及第二传递机构的非固定状态的切换结构。

6、根据这样的构成，第一传递机构与第二单元连接，并且将第一单元的动作机械地传递给第二单元，第二传递机构与第一单元连接，并且被从第一单元机械地传递第一单元的动作，因此第一单元能够将第一单元的动作机械地传递给第二单元。并且，拆装构造具备切换不能拆离第一传递机构及第二传递机构的固定状态和能够拆离第一传递机构及第二传递机构的非固定状态的切换结构，因此使用者通过切换结构切换固定状态和非固定状态，从而能够相对第二单元拆装第一单元。因此，车辆能够容易地仅变更第一单元，在变更了第一单元的情况下也能够从新的第一单元向第二单元传递机械动作。

7、在本发明中，优选地，第一传递机构具备形成为筒状的第一筒状体，第二传递机构具备形成为筒状且与第一筒状体沿轴方向嵌合的第二筒状体，第一传递机构及第二传递机构经由第一筒状体的内部及第二筒状体的内部机械地传递第一单元的动作，拆装构造具备卡止第一筒状体及第二筒状体，并且限制第一筒状体及第二筒状体的轴方向的移动的卡止部，切换结构使卡止部移动至卡止第一筒状体及第二筒状体的卡止位置而切换为固定状态，使卡止部移动至不卡止第一筒状体及第二筒状体的非卡止位置而切换为非固定状态。

8、根据这样的构成，由于拆装构造具备卡止第一筒状体及第二筒状体，并且限制第一筒状体及第二筒状体的轴方向的移动的卡止部，因此通过卡止第一筒状体及第二筒状体，能够将第一筒状体的内部及第二筒状体的内部连结。并且，由于第一传递机构及第二传递机构经由第一筒状体的内部及第二筒状体的内部机械地传递第一单元的动作，因此能够通过第一筒状体及第二筒状体保护传递第一单元的动作的部位，能够可靠地传递第一单元的动作。

9、在本发明中，优选地，第一筒状体及第二筒状体形成为圆筒状，卡止部具备沿第一筒状体及第二筒状体中的任一方的外周设置的槽、以及沿第一筒状体及第二筒状体中的另一方的内周配置的多个球体，切换结构使球体朝向槽突出而切换为固定状态，使球体相对槽退回而切换为非固定状态。

10、根据这样的构成，由于切换结构使球体朝向槽突出而切换为固定状态，使球体相对槽退回而切换为非固定状态，因此在将第一筒状体及第二筒状体嵌合时产生了轴方向的偏移的情况下，通过使球体相对槽突出，也能够修正轴方向的偏移。

11、在本发明中，优选地，第一传递机构具备配置于规定的平面的两个第一筒状体，第二传递机构具备配置于规定的平面并且与两个第一筒状体各自嵌合的两个第二筒状体。

12、根据这样的构成，在将第一筒状体及第二筒状体形成为圆筒状的情况下，也能够限制第一筒状体及第二筒状体的绕轴的旋转，能够可靠地卡止第一筒状体及第二筒状体。

13、在本发明中，优选地，第一传递机构将第一单元的动作经由第一筒状体的内部电气传递至第二单元，第二传递机构被从第一单元经由第二筒状体的内部电气传递第一单元的动作。

14、根据这样的构成，由于第一传递机构及第二传递机构经由第一筒状体的内部及第二筒状体的内部电气传递第一单元的动作，因此能够通过第一筒状体及第二筒状体保护传递第一单元的动作的部位（例如通信电缆等），能够可靠地传递第一单元的动作。

1.一种单元的拆装构造，该单元具备第一单元和拆装自如地安装于所述第一单元的第二单元，基于所述第一单元的动作使所述第二单元动作，其特征在于，

2.如权利要求1所述的单元的拆装构造，其特征在于，

3.如权利要求2所述的单元的拆装构造，其特征在于，

4.如权利要求3所述的单元的拆装构造，其特征在于，

5.如权利要求2至4中任一项所述的单元的拆装构造，其特征在于，
