一种垂直反坡向断层隧道口安全施工系统及方法

本发明涉及隧道口安全施工，尤其是涉及一种垂直反坡向断层隧道口安全施工系统及方法。

背景技术：

1、随着我国交通基础设施建设的持续推进，隧道工程不断向西部高山峡谷区延伸。在该类地区，隧道洞口常面临高陡边坡、深切河谷及复杂地质构造等多种不利因素的叠加影响。特别是当隧道洞口位于垂直反坡向断层走向的峡谷区时，断层带岩体破碎、结构面发育，且断层倾向与边坡坡向相反，极易在河流侧蚀冲刷、风化卸荷及工程开挖扰动等多因素耦合作用下诱发洞口边坡崩塌、滑坡等灾害，严重威胁隧道施工安全与长期运营稳定。

2、目前，针对隧道洞口边坡防护及进洞施工，现有技术通常采用单一或组合式的常规手段，例如设置挡土墙、抗滑桩、锚杆（索）框架梁、主动/被动防护网以及超前管棚支护等。然而，在面对垂直反坡向断层走向这一特殊且复杂的工程地质条件时，现有技术仍存在以下不足：

3、地质判识精度不足，缺乏系统性认知： 传统工程地质勘察多侧重于宏观区域地质调查或局部钻探验证，对公里级至百米级中小断层构造的空间分布、产状、性质及其与隧道洞口的空间关联性（如断层控制河流急拐弯、断层下伏与坡脚交切关系等）缺乏精细化识别手段。现有方法难以准确区分风化卸荷裂隙与断层构造破坏引起的构造节理，导致后续加固设计缺乏精准的地质模型支撑，易出现加固范围偏差或参数不当的问题。

4、超前预报与动态反馈脱节，信息化施工程度低： 现有的超前地质预报技术虽已广泛应用，但往往物探与钻探手段相互独立、数据融合分析不足，对断层破碎带宽度、富水程度及地下水赋存状态的探查精度有限。同时，监测数据多用于事后预警，未能有效建立“施工—监测—反馈—调整”的闭环调控机制，难以根据实时变形速率和应力状态动态优化支护参数与开挖工法，导致施工风险管控滞后。

5、加固措施针对性不强，缺乏多层次立体协同： 针对垂直反坡向断层控制的峡谷高陡边坡，现有防护技术多为通用型设计，未充分考虑该类边坡“上危、中碎、下蚀”的特殊破坏模式。坡顶危石清除、坡面柔性防护、深层锚固与坡脚抗冲刷锁固等措施之间缺乏系统集成，各加固单元各自为政，未能形成自稳加固体；尤其在河流凹岸富水断层带，格宾石笼网防侧蚀与大口径抗滑桩支挡锁脚的协同作用未被充分重视，坡脚稳定性保障不足。

6、开挖进洞扰动大，与地质条件适配性差： 在断层破碎带及高陡边坡条件下，传统开挖工法对围岩扰动较大，易引发二次松弛变形。现有超前支护与开挖方法的选择多依赖经验判断，缺乏基于精细地质模型和超前预报结果的差异化、低扰动进洞技术方案，尤其在无作业平台的峡谷陡峻边坡地段，斜井进洞或横洞回返接应等特殊进洞方式尚未形成标准化集成流程。

7、综上所述，现有技术尚缺乏一种针对垂直反坡向断层走向峡谷区高陡隧道口的系统化、集成化安全防护与施工方法。亟需研发一种能够从地质精准判识、多层次定向加固、低扰动开挖到动态监控反馈全过程协同的技术体系，以解决该类特殊地质条件下隧道洞口崩塌防护难题，确保工程安全与质量。

技术实现思路

1、本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明在于提出一种垂直反坡向断层隧道口安全施工系统，所述系统可以实现地质精准判识、多层次定向加固、低扰动开挖与动态监控反馈的全过程协同。

2、本发明还提出一种垂直反坡向断层隧道口安全施工方法。

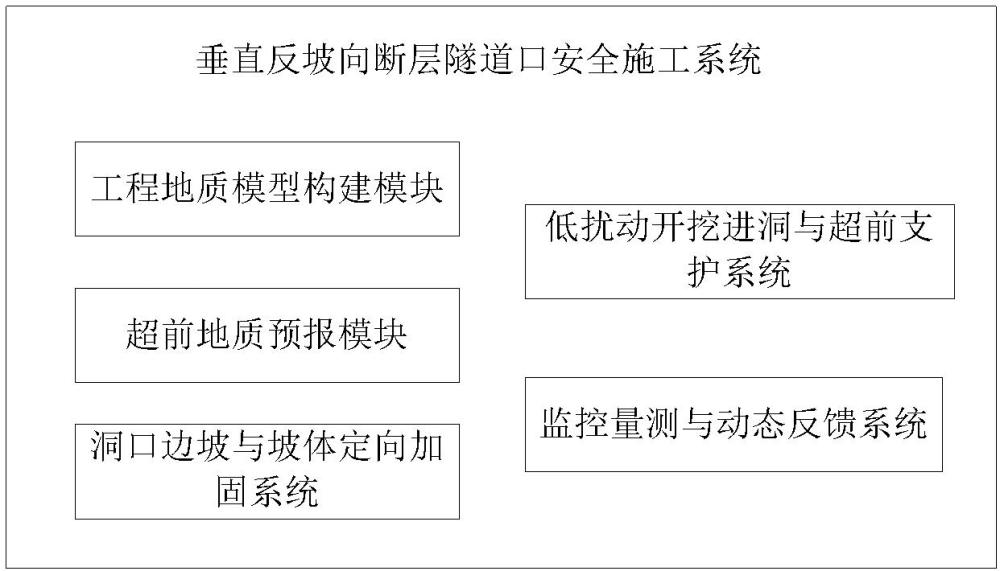

3、根据本发明第一方面实施例的垂直反坡向断层隧道口安全施工系统，包括：

4、工程地质模型构建模块，用于基于工程地质测绘识别断层构造的空间分布、产状、性质和规模及其与隧道洞口空间关联性，构建包含断层、河道和洞口边坡组合关系的三维工程地质模型；

5、超前地质预报模块，用于在所述工程地质模型基础上，采用瞬变电磁、地质雷达和超前水平钻相结合的综合预报技术，探明断层影响宽度、破碎程度及地下水赋存状况；

6、洞口边坡与坡体定向加固系统，用于对高陡边坡建立包含高位清危、坡面防护、深层锚固和坡脚锁固的多层次立体加固体系；

7、低扰动开挖进洞与超前支护系统，用于在所述超前地质预报模块的预报结果和所述定向加固系统加固完成后，实施超前支护、短进尺弱爆破开挖及初期支护；

8、监控量测与动态反馈系统，用于结合断层产状和破碎带宽度及其与隧道洞口的空间位置关系，建立地表位移、深孔位移、洞内沉降及收敛、钢拱架接触应力的综合监控体系，并根据监测数据实时反馈以调整支护参数与开挖工法，形成施工-监测-反馈-调整的闭环控制。

9、在一些实施例中，所述工程地质模型构建模块中，工程地质测绘的比例尺为1:500～1:2000，测绘范围为洞口周边500～1000米。

10、在一些实施例中，所述超前地质预报模块中，瞬变电磁的电极距为5～10米，超前水平钻的钻进深度为30～50米。

11、在一些实施例中，所述洞口边坡与坡体定向加固系统包括：

12、高位清危单元，用于对高陡边坡坡顶和坡体上部的危石块体进行人工清除；

13、坡脚锁固单元，用于在河流凹岸侧布设格宾石笼网防河水侧蚀，并在洞口外侧近河岸设置抗滑桩进行支挡锁脚；

14、坡面防护单元，用于在洞口边坡中上部设置主动防护网覆盖坡面，配合挂网喷锚封闭坡面，并对落石风险大的洞口设置被动防护网拦截滚石；

15、深层锚固单元，用于在洞口边坡下部设置环向仰坡锚索和竖向高强预应力钢索，形成交叉布置的锚固体系。

16、在一些实施例中，所述坡脚锁固单元中，在河流凹岸富水断层带还设置有双管旋喷桩形成止水帷幕。

17、在一些实施例中，所述深层锚固单元中，锚索锚固采用二次高压注浆，二次高压注浆压力不小于2.0mpa，锚索张拉锁定值为极限承载力的60％～75％。

18、在一些实施例中，所述低扰动开挖进洞与超前支护系统包括：

19、超前支护单元，用于进洞前施作超前大管棚或双层小导管注浆，对极破碎地质体采用地表成孔注浆加隧道二次劈裂注浆综合加固，富水断层带实施全断面帷幕注浆堵水加固；

20、开挖单元，用于采用三台阶临时横撑法或环形开挖预留核心土法，实施短进尺、弱爆破开挖；

21、初期支护单元，用于开挖后立即实施锚网喷加钢拱架联合支护并浇筑混凝土，形成管棚构架。

22、在一些实施例中，所述监控量测与动态反馈系统中，监测数据采集频率为：施工高峰期每天3～5次，正常施工期每天1～2次，进洞平稳后每周1次；动态反馈的阈值根据隧道洞口预留变形量和变形速率比值确定，预留变形量为120～150mm，变形速率比值为0.05。

23、根据本发明第二方面实施例的垂直反坡向断层隧道口安全施工方法，包括以下步骤：

24、s1、地质判识：通过工程地质测绘识别断层构造的空间分布、产状、性质和规模及其与隧道洞口空间关联性，构建包含断层、河道和洞口边坡组合关系的三维工程地质模型；

25、s2、超前地质预报：采用瞬变电磁、地质雷达和超前水平钻相结合的综合预报技术，探明断层影响宽度、破碎程度及地下水赋存状况；

26、s3、洞口边坡与坡体定向加固：对高陡边坡实施高位清危、坡面防护、深层锚固和坡脚锁固的多层次立体加固；

27、s4、低扰动开挖进洞：在超前地质预报和定向加固完成后，实施超前支护、短进尺弱爆破开挖及初期支护；

28、s5、监控量测与动态反馈：结合断层产状和破碎带宽度及其与隧道洞口的空间位置关系，建立地表位移、深孔位移、洞内沉降及收敛、钢拱架接触应力的综合监控体系，根据监测数据实时反馈调整支护参数与开挖工法，形成施工-监测-反馈-调整的闭环控制。

29、本发明至少具有以下有益效果：

30、根据本发明实施例的垂直反坡向断层隧道口安全施工方法，通过地质判识与超前预报的有机结合，能够提前探明断层构造的空间分布、产状及地下水赋存状况，为后续施工提供精准的地质依据；通过洞口边坡与坡体定向加固的多层次立体防护，有效提升了高陡边坡的稳定性，降低了进洞施工的滑塌风险；通过低扰动开挖进洞和初期支护的及时跟进，减少了围岩暴露时间和扰动范围，保障了洞口段施工安全；通过监控量测与动态反馈的闭环控制，能够实时掌握围岩与支护结构的受力变形状态，及时调整施工参数，从而有效规避了因地质条件突变引发的工程风险。

31、本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
