一种装配式建筑钢结构焊接装置的制作方法

本发明属于钢结构焊接设备领域，尤其涉及一种装配式建筑钢结构焊接装置。

背景技术：

1、装配式建筑钢结构凭借自重轻、施工速度快、工业化程度高、节能环保等优势，已成为现代建筑工程的主流结构形式。钢柱是钢结构建筑的核心承重构件，钢柱端部的耳板作为钢柱之间对接连接的关键部件，其焊接位置精度直接决定钢结构整体装配精度与结构稳定性。

2、目前现有钢柱耳板焊接作业大多采用人工定位、简易夹具固定的方式，作业过程中存在诸多缺陷：人工定位误差较大，钢柱两端耳板对称度、同轴度难以保证，不同钢柱的耳板焊接位置一致性差，后续钢柱对接安装时易出现错位、拼接不严等问题，严重影响施工质量。

技术实现思路

1、本发明的目的在于提供一种装配式建筑钢结构焊接装置，旨在解决现有技术中定位精度低的技术问题。

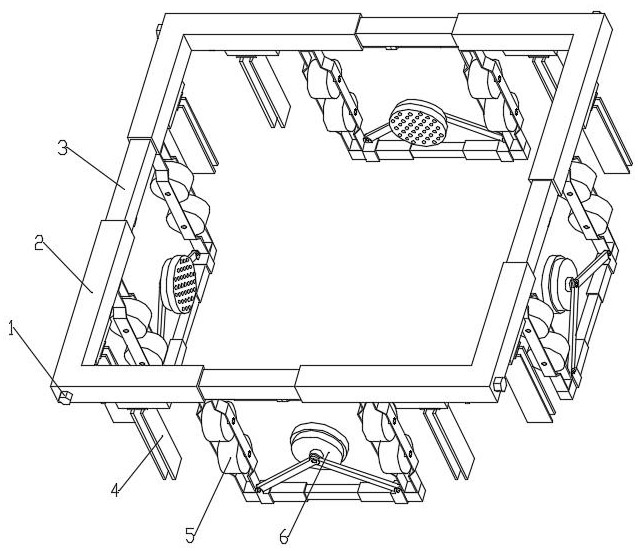

2、本发明是这样实现的，一种装配式建筑钢结构焊接装置，包括四个l型角架，四个所述l型角架首尾拼接形成矩形焊接架；所述l型角架的一端固定连接有内杆，另一端开设有与内杆相适配的伸缩槽，相邻两个l型角架通过内杆与伸缩槽滑动插接配合；每个所述l型角架侧面均转动安装有第一调节螺杆，所述第一调节螺杆一端延伸至伸缩槽内部并与内杆螺纹连接。

3、每个所述l型角架底部均对称安装有两组可调夹持机构，两组所述可调夹持机构分设于焊接架两侧，用于夹持并精准定位钢柱耳板；每个所述l型角架底部还安装有两组滑移组件，两组所述滑移组件分设于焊接架两侧，用于支撑焊接架并辅助焊接架沿钢柱侧壁滑动移位。

4、所述可调夹持机构包括固定于l型角架底部的滑轨，所述滑轨底部滑动安装有滑块，所述滑块上滑动装配有两组夹板，所述滑块中部转动安装有双头螺杆，两组所述夹板分别螺纹连接于双头螺杆的两端螺纹段；所述滑轨端部转动安装有第二调节螺杆，所述第二调节螺杆与滑块螺纹传动连接。

5、焊接架同一侧的两个第二调节螺杆端部均固定连接有方形杆，两个所述方形杆之间滑动套设有同一根调节套杆，且焊接架同一侧两个第二调节螺杆的螺纹旋向相反；所述调节套杆外侧装配有驱动螺母，用于驱动调节套杆同步转动。

6、所述滑移组件包括固定于l型角架底部的安装架，所述安装架内侧转动安装有若干滚轮，所述滚轮与钢柱侧壁滚动抵接；焊接架同一侧的两个安装架端部均固定有套筒，两个所述套筒之间滑动插接有活动杆。

7、进一步地，所述滑移组件配套设置稳固组件，所述稳固组件包括固定于套筒外侧的固定筒，所述固定筒上铰接有连接杆，两个相邻所述连接杆端部通过销轴铰接，所述销轴外侧固定安装有永磁铁。

8、进一步地，所述永磁铁朝向钢柱的一侧固定装配有非金属材质的安装盘，所述安装盘表面嵌设有若干均匀分布的滚珠，所述滚珠与钢柱侧壁滚动接触。

9、进一步地，本装置还包括辅助支撑机构，所述辅助支撑机构包括底板，所述底板上固定安装有至少四组液压伸缩杆，所述液压伸缩杆的伸缩端固定连接有适配钢柱放置的放置框，所述放置框的宽度大于矩形焊接架的宽度。

10、相较于现有技术，本发明的有益效果如下：

11、1、焊接定位精度高，构件一致性好。本发明通过可调夹持机构实现耳板的机械夹持与精准微调，配合同侧双耳板同步调节结构，保证钢柱两侧耳板对称分布；且工装整体定位基准统一，焊接过程中焊接架无偏移，钢柱两端、多根钢柱的耳板焊接位置高度统一，彻底解决人工定位偏差大、对接精度差的问题，大幅提升钢结构装配质量。

12、2、通用性强，适配性广。通过第一调节螺杆驱动内杆伸缩，可自由调节矩形焊接架的长宽尺寸，能够适配不同宽度、规格的钢柱构件，无需更换工装，降低设备投入成本，适用场景更广。

13、3、作业效率大幅提升。设置调节套杆同步驱动同侧两个第二调节螺杆转动，实现双耳板同步对位调节，相较于单独调节效率翻倍；同时焊接架可通过滑移组件沿钢柱自由滑动，单次装夹定位后可完成钢柱两端耳板连续焊接，无需反复拆装校准，适配批量焊接作业。

14、4、运行稳定性优异，焊接无晃动。通过套筒与活动杆配合实现同侧滑移组件联动加固，配合连接杆与永磁铁吸附稳固结构，使滚轮始终紧贴钢柱侧壁，有效避免焊接架焊接、移位过程中晃动偏移；非金属安装盘配合滚珠结构，在保证稳固吸附的同时降低滑动摩擦力，兼顾稳定性与滑动顺滑性。

15、5、自动化辅助支撑，作业便捷省力。辅助机构通过液压伸缩杆独立调节高度，可自适应避让焊接架移位路径，无需吊装移动钢柱即可完成整根钢柱两端焊接，简化作业流程，降低人工劳动强度，提升施工安全性。

1.一种装配式建筑钢结构焊接装置，包括四个l型角架，其特征在于，四个所述l型角架首尾拼接形成矩形焊接架；所述l型角架一端固定连接有内杆，另一端开设有伸缩槽，相邻l型角架的内杆滑动插接于伸缩槽内部；每个所述l型角架侧面均转动安装有第一调节螺杆，所述第一调节螺杆一端延伸至伸缩槽内并与内杆螺纹连接；

2.根据权利要求1所述的装配式建筑钢结构焊接装置，其特征在于，所述可调夹持机构包括固定于l型角架底部的滑轨，所述滑轨底部滑动安装有滑块，所述滑块上滑动装配有两组夹板，所述滑块转动安装有双头螺杆，两组所述夹板分别螺纹连接于双头螺杆两端；所述滑轨端部转动安装有第二调节螺杆，所述第二调节螺杆与滑块螺纹连接。

3.根据权利要求2所述的装配式建筑钢结构焊接装置，其特征在于，方架同一侧的两个第二调节螺杆端部均固定连接有方形杆，两个所述方形杆之间滑动套设有同一根调节套杆，且方架同一侧两个第二调节螺杆的螺纹旋向相反；所述调节套杆外侧装配有驱动螺母。

4.根据权利要求1所述的装配式建筑钢结构焊接装置，其特征在于，所述滑移组件包括固定于l型角架底部的安装架，所述安装架内侧转动安装有若干滚轮，所述滚轮与钢柱侧壁滚动抵接；方架同一侧的两个安装架端部均固定有套筒，两个所述套筒之间滑动插接有活动杆。

5.根据权利要求4所述的装配式建筑钢结构焊接装置，其特征在于，还包括稳固组件，所述稳固组件包括固定于套筒外侧的固定筒，所述固定筒上铰接有连接杆，相邻两个所述连接杆端部通过销轴铰接，所述销轴外侧固定安装有永磁铁。

6.根据权利要求5所述的装配式建筑钢结构焊接装置，其特征在于，所述永磁铁朝向钢柱的一侧固定装配有非金属材质的安装盘，所述安装盘表面嵌设有若干滚珠，所述滚珠与钢柱侧壁滚动接触。

7.根据权利要求1所述的装配式建筑钢结构焊接装置，其特征在于，还包括辅助机构，所述辅助机构包括底板，所述底板上固定安装有至少四组液压伸缩杆，所述液压伸缩杆伸缩端固定连接有适配钢柱的放置框，所述放置框宽度大于矩形方架宽度。
