一种板料折弯机的送料机构的制作方法

本技术涉及板材加工，尤其涉及一种板料折弯机的送料机构。

背景技术：

1、折弯机是一种用于对金属板材进行弯曲成型加工的工业设备，其核心原理是通过液压、机械或伺服驱动系统，带动上模与下模相对运动，利用模具的形状将板材按压至预设角度或特定曲面形态，以满足工业产品中各类折弯结构件的加工需求，折弯机对金属板材的加工需精准控制板材的进料位置、速度与角度，而人工送料不仅效率低下，难以适配数控折弯机的自动化批量加工需求，故此，特别需要一种板料折弯机的送料机构。

2、于2024年9月24日公告的中国专利cn221754544u中公开了一种板料折弯机的送料机构，通过设置在进料槽内的辅助压板可以在对板材进行折弯操作的过程中对板材进行辅助固定，加强板材在辅助定位机构内以及传送皮带表面的稳固性，避免其在折弯过程中产生位置的偏移，使对板材的折弯加工过程更加精准与稳定，但是该送料机构，缺乏对输送带的张紧功能以及输送带上方的防偏移功能，不仅会因输送带松弛导致板材输送速度波动、长度偏差及自身损耗加剧，还会因板材易沿输送带侧向偏移引发折弯错位、废品率上升，同时增加人工干预频率、设备停机时间及运维成本，难以适配高精度规模化的自动化折弯生产需求。

技术实现思路

1、本实用新型的目的在于提供一种板料折弯机的送料机构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种板料折弯机的送料机构，包括机架，所述机架的底部安装有可调支撑腿，所述可调支撑腿的底部连接有脚垫，所述机架的表面安装有传动组，所述机架的内侧连接有输送带，所述机架与输送带的表面均设置有张紧机构，所述机架的上方设置有防偏移机构；

3、所述张紧机构包括定位盘，所述定位盘安装在机架的侧边，所述定位盘的内部贯穿连接有轴杆，所述轴杆的一端连接有第一挡块，所述轴杆的外侧套设有张紧轮，所述轴杆的另一端设置有螺纹柱，所述机架的另一侧安装有固定盘，所述固定盘的内壁开设有螺纹槽，所述定位盘与固定盘的表面均开设有定位孔，所述定位孔的外侧连接有拉簧，所述拉簧的外端连接有拉块，所述拉块的内端连接有定位杆，所述定位杆远离拉块的一端连接有弹性球，所述机架的内部开设有限位孔。

4、优选的，所述可调支撑腿以机架的中轴线对称设置在机架底部的四角处，且每组可调支撑腿的底部均连接有脚垫。

5、优选的，所述轴杆与定位盘的贯穿连接处设置有滑动轴承，所述滑动轴承的内圈与轴杆过盈配合，所述滑动轴承的外圈与定位盘的内壁过盈配合，且所述轴杆通过滑动轴承与定位盘转动连接。

6、优选的，所述定位杆与定位盘、固定盘表面的定位孔滑动配合，且所述定位孔在定位盘、固定盘的表面对称式分布。

7、优选的，所述防偏移机构包括固定板，所述固定板连接在机架的上方，所述固定板的外侧中部安装有液压缸，所述液压缸的输出端连接有定位板，所述定位板的两侧连接有辅助杆，所述辅助杆的一端贯穿固定板，所述辅助杆的外侧连接有缓冲弹簧，所述辅助杆远离固定板的一端连接有第二挡块。

8、优选的，所述辅助杆在定位板的表面设置有相同的两组，且两组辅助杆均以定位板的中轴线对称分布。

9、优选的，所述缓冲弹簧套设在辅助杆的外侧，且其中一端与固定板的外侧抵接，另一端与第二挡块的内侧抵接，所述第二挡块的直径大于辅助杆的直径。

10、与现有技术相比，本实用新型的有益效果是：

11、1、该一种板料折弯机的送料机构，通过张紧机构的设置，张紧轮对输送带实施挤压支撑力，持续维持输送带稳定张力，避免输送带松弛导致的输送速度波动、长度偏差及损耗加剧，减少人工干预与设备停机时间，降低运维成本。

12、2、该一种板料折弯机的送料机构，通过防偏移机构的设置，可根据板材宽度调节定位板位置并形成侧向约束，阻止板材沿输送带侧向偏移，避免折弯错位与废品率上升，适配高精度规模化的自动化折弯生产需求。

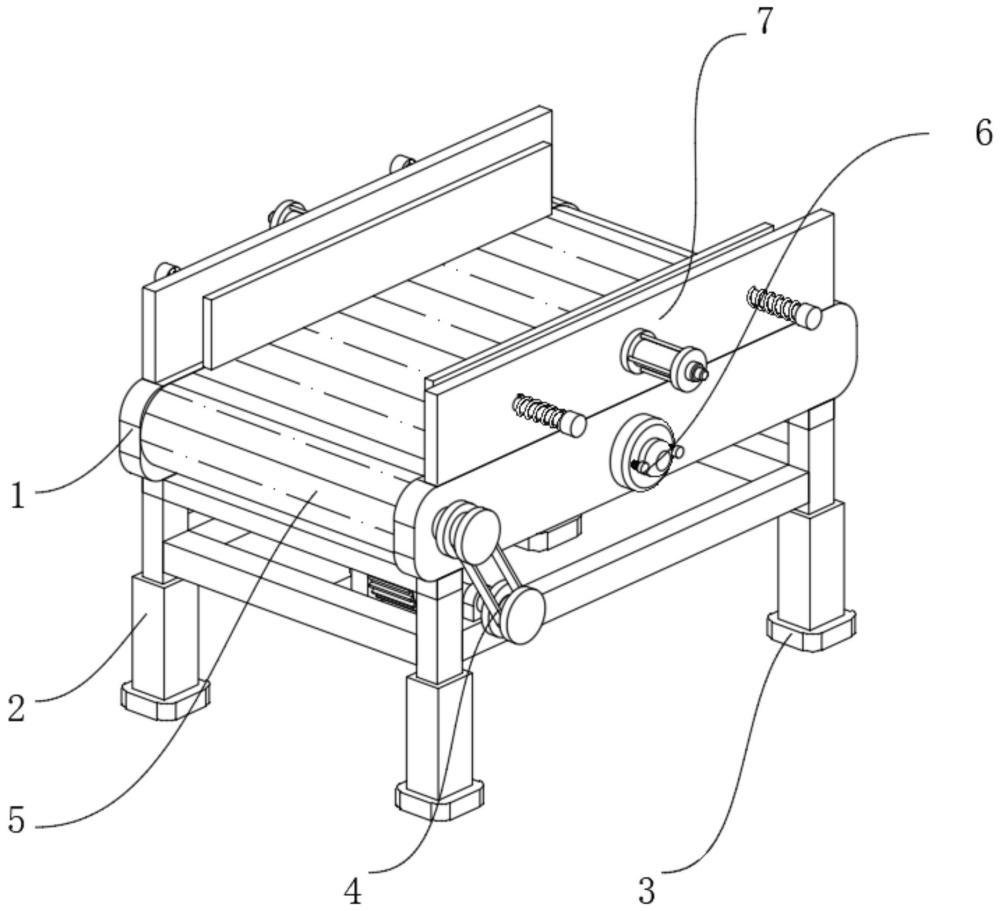

1.一种板料折弯机的送料机构，包括机架（1），其特征在于：所述机架（1）的底部安装有可调支撑腿（2），所述可调支撑腿（2）的底部连接有脚垫（3），所述机架（1）的表面安装有传动组（4），所述机架（1）的内侧连接有输送带（5），所述机架（1）与输送带（5）的表面均设置有张紧机构（6），所述机架（1）的上方设置有防偏移机构（7）；

2.根据权利要求1所述的一种板料折弯机的送料机构，其特征在于：所述可调支撑腿（2）以机架（1）的中轴线对称设置在机架（1）底部的四角处，且每组可调支撑腿（2）的底部均连接有脚垫（3）。

3.根据权利要求1所述的一种板料折弯机的送料机构，其特征在于：所述轴杆（602）与定位盘（601）的贯穿连接处设置有滑动轴承，所述滑动轴承的内圈与轴杆（602）过盈配合，所述滑动轴承的外圈与定位盘（601）的内壁过盈配合，且所述轴杆（602）通过滑动轴承与定位盘（601）转动连接。

4.根据权利要求1所述的一种板料折弯机的送料机构，其特征在于：所述定位杆（611）与定位盘（601）、固定盘（606）表面的定位孔（608）滑动配合，且所述定位孔（608）在定位盘（601）、固定盘（606）的表面对称式分布。

5.根据权利要求1所述的一种板料折弯机的送料机构，其特征在于：所述防偏移机构（7）包括固定板（701），所述固定板（701）连接在机架（1）的上方，所述固定板（701）的外侧中部安装有液压缸（702），所述液压缸（702）的输出端连接有定位板（703），所述定位板（703）的两侧连接有辅助杆（704），所述辅助杆（704）的一端贯穿固定板（701），所述辅助杆（704）的外侧连接有缓冲弹簧（705），所述辅助杆（704）远离固定板（701）的一端连接有第二挡块（706）。

6.根据权利要求5所述的一种板料折弯机的送料机构，其特征在于：所述辅助杆（704）在定位板（703）的表面设置有相同的两组，且两组辅助杆（704）均以定位板（703）的中轴线对称分布。

7.根据权利要求5所述的一种板料折弯机的送料机构，其特征在于：所述缓冲弹簧（705）套设在辅助杆（704）的外侧，且其中一端与固定板（701）的外侧抵接，另一端与第二挡块（706）的内侧抵接，所述第二挡块（706）的直径大于辅助杆（704）的直径。
