一种圆形瓶盖卷边的冲压设备的制作方法

本技术涉及瓶盖生产设备，具体涉及一种圆形瓶盖卷边的冲压设备。

背景技术：

1、瓶盖是食品与饮料包装重要的一环，也是消费者最先与产品接触的地方；金属瓶盖生产中需对瓶盖开口边缘进行卷边，提高瓶盖的美观度和牢靠度，但一些壁较薄的瓶盖，在卷边时，容易发生瓶盖破裂，导致不良品率增加。

2、常规情况下，瓶盖在从铝板上进行冲压形成凹形后，通过气吹落料收集，在经由人工将未处理的瓶盖拿到指定的工位进行卷边预处理，然后才能送入冲压设备中进行卷边的工序加工，这种加工方式会导致瓶盖的加工效率较低，同时，由于瓶盖在转移过程中可能发生变形，进一步增加了卷边工序的难度和不良品率。

技术实现思路

1、针对背景技术中存在的技术缺陷，本实用新型提出一种圆形瓶盖卷边的冲压设备，解决了上述技术问题以及满足了实际需求，具体的技术方案如下所示：

2、一种圆形瓶盖卷边的冲压设备，包括加工平台，所述加工平台的中部设有旋转上料盘，所述旋转上料盘的外侧设有上料滑道、机架和下料滑道，所述机架上设有预处理冲压装置和卷边冲压装置，所述旋转上料盘对应所述预处理冲压装置下方设有预处理加工位，以及对应所述卷边冲压装置的下方设有冲压加工位；

3、所述预处理冲压装置包括第一冲压装置以及设置在第一冲压装置输出端的外扩模具，所述卷边冲压装置包括第二冲压装置、设置在所述第二冲压装置输出端的冲压上模具以及设置在第二冲压装置下方的冲压下模具；

4、所述冲压下模具具有冲压槽，所述冲压槽中设有弹出装置，包括弹射面板和位于弹射面板下方的弹性元件，所述弹射面板在初始状态下凸出于冲压槽底部平面，并在受压后可向下移动。

5、作为上述方案的改进，所述旋转上料盘包括转动料盘、固定基座、与所述转动料盘轴心连接的驱动装置以及环绕设置在所述固定基座外侧的弧形挡料板。

6、作为上述方案的改进，所述转动料盘的外沿开设有若干个送料口，所述送料口环绕所述转动料盘等间距设置，所述弧形挡料板对应所述上料滑道的位置设有第一开口，对应所述下料滑道的位置设有第二开口。

7、作为上述方案的改进，所述预处理冲压装置还包括设置在所述第一冲压装置下方的定位模具，所述定位模具的顶部开设有定位槽，所述定位模具与所述固定基座之间可拆卸，所述定位模具由上往下插入所述固定基座中实现固定。

8、作为上述方案的改进，所述外扩模具包括第一轴心模体和套设在第一轴心模体外表面的第一模体，所述第一模体与所述第一轴心模体活动连接、且所述第一模体的底部外侧表面设有弧形外扩面。

9、作为上述方案的改进，所述冲压下模具设有开口向上的冲压槽，所述冲压槽的轴心位置设有竖直向上延伸的第二轴心模体，所述弹射面板和弹性元件环绕所述第二轴心模体外侧设置，所述弹射面板在初始状态下凸出于所述第二轴心模体顶部平面。

10、作为上述方案的改进，所述冲压上模具包括与所述第二轴心模体对齐的第三轴心模体以及套设在第三轴心模体外表面的第二模体，所述第二模体与所述第三轴心模体活动连接、且所述第二模体的底部设有弧形内卷面。

11、本实用新型具有的有益效果在于：

12、本技术方案通过集成旋转上料盘、预处理冲压装置和卷边冲压装置，实现了瓶盖从自动上料到卷边加工的一体化流程，有效提高了加工效率，所述转动料盘通过送料口结合环绕设置的弧形挡料板，确保了瓶盖在送料过程中的稳定性和准确性，减少了因转移导致的变形问题，通过预处理加工位对瓶盖边缘进行初步外扩处理，降低了卷边时的破裂风险，使得所述卷边冲压装置精确完成瓶盖的卷边加工，其中所述冲压下模具的弹出装置将加工完成的瓶盖顺利弹出，便于气吹下料，提升了瓶盖加工的效率和稳定性。

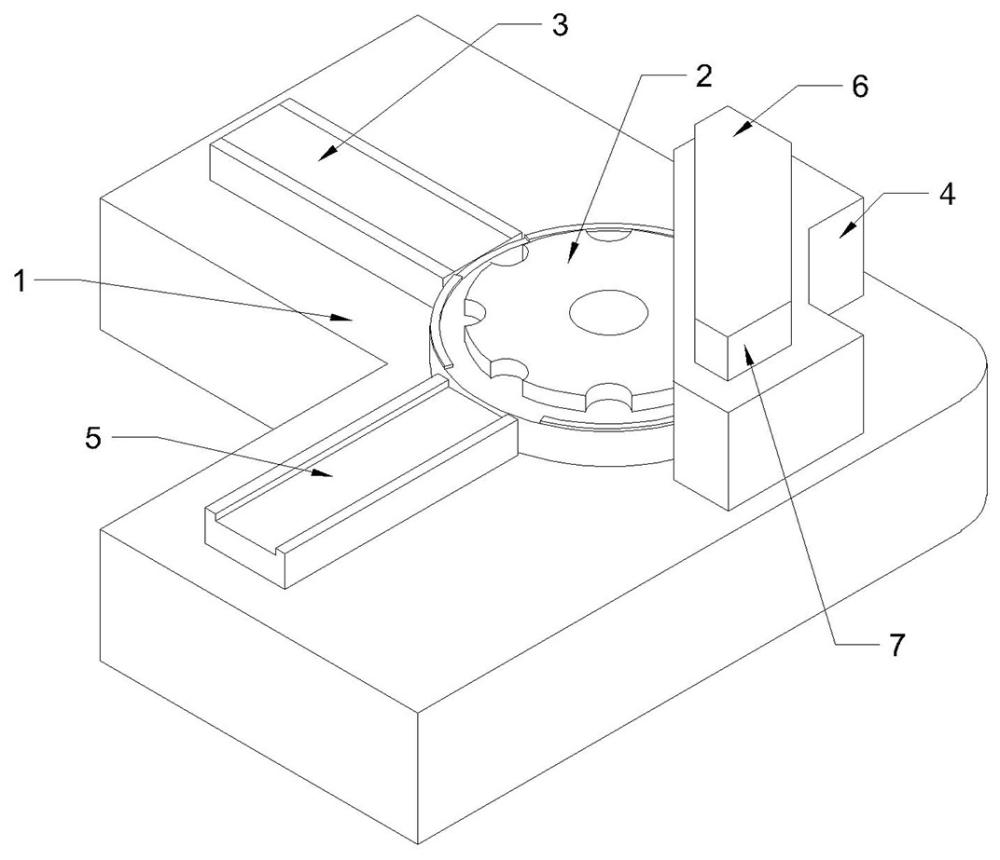

1.一种圆形瓶盖卷边的冲压设备，其特征在于，包括加工平台（1），所述加工平台（1）的中部设有旋转上料盘（2），所述旋转上料盘（2）的外侧设有上料滑道（3）、机架（4）和下料滑道（5），所述机架（4）上设有预处理冲压装置（6）和卷边冲压装置（7），所述旋转上料盘（2）对应所述预处理冲压装置（6）下方设有预处理加工位（11），以及对应所述卷边冲压装置（7）的下方设有冲压加工位（12）；

2.根据权利要求1所述的圆形瓶盖卷边的冲压设备，其特征在于，所述旋转上料盘（2）包括转动料盘（21）、固定基座（22）、与所述转动料盘（21）轴心连接的驱动装置（23）以及环绕设置在所述固定基座（22）外侧的弧形挡料板（24）。

3.根据权利要求2所述的圆形瓶盖卷边的冲压设备，其特征在于，所述转动料盘（21）的外沿开设有若干个送料口（211），所述送料口（211）环绕所述转动料盘（21）等间距设置，所述弧形挡料板（24）对应所述上料滑道（3）的位置设有第一开口（241），对应所述下料滑道（5）的位置设有第二开口（242）。

4.根据权利要求2所述的圆形瓶盖卷边的冲压设备，其特征在于，所述预处理冲压装置（6）还包括设置在所述第一冲压装置（61）下方的定位模具（63），所述定位模具（63）的顶部开设有定位槽（631），所述定位模具（63）与所述固定基座（22）之间可拆卸，所述定位模具（63）由上往下插入所述固定基座（22）中实现固定。

5.根据权利要求2所述的圆形瓶盖卷边的冲压设备，其特征在于，所述外扩模具（62）包括第一轴心模体（621）和套设在第一轴心模体（621）外表面的第一模体（622），所述第一模体（622）与所述第一轴心模体（621）活动连接、且所述第一模体（622）的底部外侧表面设有弧形外扩面（623）。

6.根据权利要求1所述的圆形瓶盖卷边的冲压设备，其特征在于，所述冲压下模具（8）设有开口向上的冲压槽（81），所述冲压槽（81）的轴心位置设有竖直向上延伸的第二轴心模体（82），所述弹射面板（91）和弹性元件（92）环绕所述第二轴心模体（82）外侧设置，所述弹射面板（91）在初始状态下凸出于所述第二轴心模体（82）顶部平面。

7.根据权利要求6所述的圆形瓶盖卷边的冲压设备，其特征在于，所述冲压上模具（72）包括与所述第二轴心模体（82）对齐的第三轴心模体（721）以及套设在第三轴心模体（721）外表面的第二模体（722），所述第二模体（722）与所述第三轴心模体（721）活动连接、且所述第二模体（722）的底部设有弧形内卷面（723）。
