一种半导体配件的CNC加工误差补偿装置的制作方法

本发明属于半导体精密加工，尤其涉及一种半导体配件的cnc加工误差补偿装置。

背景技术：

1、随着第三代半导体产业的高速发展，半导体核心配件的加工精度要求已从微米级向亚微米级迈进，陶瓷基板、晶圆载具、散热基座等关键配件多采用碳化硅、氧化铝、氮化铝等硬质脆性材料，其形位公差、表面粗糙度、平面度等指标直接影响半导体芯片的封装良率与散热性能。cnc数控加工是半导体配件成型的核心工艺，但加工过程中机床几何误差、主轴热变形、刀具磨损、工件装夹偏移等多源误差耦合叠加，极易导致加工精度超标，因此误差补偿装置成为保障半导体配件加工良率的核心装备。

2、现有cnc加工误差补偿技术在半导体配件加工场景的应用中仍存在多处系统性缺陷，无法满足高精度加工的稳定需求，具体缺陷分述如下：

3、误差检测滞后性强，无法实现加工过程中的实时动态补偿：现有主流补偿方案多采用“加工-离线检测-参数调整-再加工”的离线补偿模式，通过三坐标测量仪、白光干涉仪等设备对完工工件进行全尺寸检测，再根据检测结果人工修正机床加工参数，用于下一批次工件的补偿。该模式无法在单工件加工过程中对实时产生的热变形、刀具磨损误差进行动态修正，单件加工过程中的误差累积无法消除，导致半导体配件的单件尺寸一致性较差，批次加工良率难以维持稳定。尤其对于小批量多品种的半导体定制配件加工，离线检测的周期长、效率低，无法匹配柔性生产的节拍需求，大幅增加了生产周期与检测成本；

4、多源误差耦合叠加，补偿精度提升受限：半导体配件cnc加工过程中的误差来源包含机床几何误差、主轴热变形误差、刀具磨损误差、工件装夹误差、切削力变形误差等多个维度，各类误差在加工过程中相互耦合，共同体现为工件的综合加工误差。现有补偿装置多采用整体误差统一补偿的方式，将检测到的总误差直接折算为刀具偏移量，无法对不同来源的误差进行解耦分离，难以针对各类误差的变化规律制定差异化补偿策略。例如热变形误差随加工时长呈非线性增长，刀具磨损误差随切削里程呈线性增长，几何误差为系统性固定误差，统一补偿会导致部分误差过补偿、部分误差欠补偿，整体补偿精度有限，难以满足半导体配件亚微米级的公差要求；

5、补偿执行机构自由度不足，补偿维度单一：现有误差补偿装置多仅能实现z向的刀具长度补偿，或单一水平方向的位置偏移补偿，普遍仅具备1-2个平动自由度，无法对刀具的空间位姿进行多维度调整。而半导体配件存在大量复杂型腔、斜面、曲面、微结构等加工特征，需要多轴联动加工，此过程中刀具的角度偏转误差、摆轴误差、多轴联动同步误差会显著影响加工精度，单维度平动补偿完全无法覆盖此类误差。例如晶圆载具的密封斜面加工中，刀具的微小角度偏转就会导致斜面角度偏差超过公差要求，直接造成工件报废，单维度补偿装置无法适配此类复杂结构半导体配件的加工需求，适用范围严重受限；

6、缺乏闭环自校准机制，长期运行稳定性不足：现有补偿装置多采用出厂前一次性标定的方式确定检测基准与补偿基准，装置投入使用后缺乏在线自校准能力。在长期连续加工过程中，装置自身会受到机床振动、环境温度变化、元器件老化、光学镜头污染等因素的影响，导致检测基准与补偿基准发生漂移，补偿精度随运行时长逐渐衰减，长期连续运行后补偿精度会出现明显衰减。为保障补偿精度，需要频繁停机进行人工标定与维护，大幅降低了半导体配件的加工效率，增加了设备运维成本，无法适配连续生产的半导体加工产线需求。

7、因此需要一种半导体配件的cnc加工误差补偿装置来解决上述问题。

技术实现思路

1、本发明实施例的目的在于提供一种半导体配件的cnc加工误差补偿装置以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

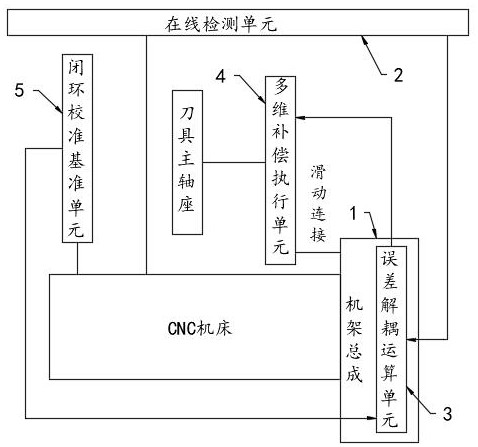

3、一种半导体配件的cnc加工误差补偿装置，包括机架总成、在线检测单元、误差解耦运算单元、多维补偿执行单元以及闭环校准基准单元，通过三重递进的技术架构实现全流程误差补偿：第一重为在线检测层，通过多维度光学传感器实现加工过程中的误差实时采集；第二重为解耦运算层，通过多子模型算法实现多源误差的分离与补偿量精准计算；第三重为执行校准层，通过多自由度执行机构实现位姿补偿，并通过基准单元实现闭环自校准。

4、进一步的，所述机架总成作为装置的承载基体，固定安装于cnc机床的加工工位侧部，内部设置密封腔体用于容纳运算单元，底部设置固定结构实现快速装夹，侧壁设置散热与接口组件保障运行稳定性。

5、进一步的，所述在线检测单元包括安装支架、激光位移传感器组、面阵视觉采集组件以及数据采集卡；安装支架用于承载各类检测元器件并调整检测角度，激光位移传感器组用于采集工件的三维位置误差数据，面阵视觉采集组件用于采集工件表面形貌与刀具刃口状态，数据采集卡用于多通道数据的同步采集与预处理。

6、进一步的，所述激光位移传感器组包含至少三组非共面设置的激光位移传感器，三组传感器分别对应x、y、z三个正交维度，检测点呈三角形分布，可通过三角测量原理获取工件加工面的三维坐标与形位误差，保障检测的全面性与准确性。

7、进一步的，所述误差解耦运算单元包括运算主板、误差分类存储模块、解耦算法模块以及补偿量映射模块；运算主板为运算核心载体，误差分类存储模块用于存储原始检测数据与各类误差历史数据，解耦算法模块用于对综合误差进行解耦拆分，补偿量映射模块用于将误差分量转换为执行机构的控制量。

8、进一步的，所述解耦算法模块内置几何误差子模型、热变形误差子模型与刀具磨损误差子模型，三类子模型基于误差产生机理独立建模，可分别输出对应维度的误差分量，实现耦合误差的精准分离，为差异化补偿提供数据支撑。

9、进一步的，所述多维补偿执行单元包括直线驱动模组、角度偏转台、转接法兰以及驱动控制板；直线驱动模组实现三个平动维度的微调，角度偏转台实现两个角度维度的偏转调整，转接法兰用于与机床主轴座实现刚性连接，驱动控制板用于接收补偿指令并驱动各运动部件精准动作。

10、进一步的，所述直线驱动模组包含z向微调滑台与xy向平动滑台，采用叠层式安装结构，z向滑台为基础承载，xy向滑台叠装于其上，形成三平动自由度的调整架构，保障运动的刚性与精度。

11、进一步的，所述闭环校准基准单元包括基准座、标准量块以及温度补偿片；基准座为基准载体，标准量块作为长度基准用于校准检测单元，温度补偿片用于采集基准件温度数据，消除温度膨胀对校准精度的影响。

12、进一步的，所述机架总成的密封腔体侧壁设置散热格栅与航空插头，保障内部电子元器件的散热与线缆连接的防护性；底部设置磁吸固定座与定位销孔，实现装置在机床上的快速定位与安装，适配不同型号的cnc机床。

13、与现有技术相比，本发明的有益效果是：

14、本发明，实现加工过程在线实时检测与动态补偿，显著提升工件加工一致性：本发明通过设置于加工工位侧部的在线检测单元，在工件加工过程中由激光位移传感器组与面阵视觉采集组件同步采集工件表面的三维位置数据与形貌数据，通过数据采集卡进行同步预处理后实时传输至误差解耦运算单元，无需停机、无需拆卸工件即可获取当前加工的实时误差数据。运算单元生成的补偿指令实时下发至多维补偿执行单元，直接驱动机床刀具主轴进行位置微调，在单工件加工过程中即可完成误差的动态修正，有效降低了单件加工过程中热变形、刀具磨损产生的累积误差。该效果可显著提升半导体配件的单件尺寸一致性与批次加工良率，同时省去了离线检测的工序，大幅缩短了小批量定制配件的生产周期，适配半导体行业柔性生产的需求；

15、本发明，实现多源误差的解耦分离与差异化补偿，大幅提升补偿精度：本发明通过误差解耦运算单元内置的三类误差子模型，对在线检测单元采集的综合误差数据进行机理化解耦运算：几何误差子模型基于机床运动学参数输出系统性误差分量，热变形误差子模型基于温度历史数据输出时变误差分量，刀具磨损误差子模型基于切削里程输出线性误差分量。三类误差分量独立计算、互不干扰，可针对各类误差的变化规律分别计算对应的补偿策略与补偿量，再通过补偿量映射模块整合为执行机构的统一控制指令。该架构避免了整体补偿带来的过补偿与欠补偿问题，可大幅提升综合补偿精度，充分满足半导体配件的高精度加工公差要求；

16、本发明，实现多自由度空间位姿补偿，全面覆盖复杂结构加工场景：本发明通过多维补偿执行单元的叠层式滑台与角度偏转台组合，可实现刀具x、y、z三个平动维度与俯仰、偏摆两个角度维度的五自由度位姿调整，不仅可实现传统的刀具长度补偿与平面位置补偿，还可对刀具的空间角度误差进行精准修正。针对半导体配件的复杂型腔、斜面、曲面、微结构等多轴联动加工场景，可通过角度偏转台实时调整刀具切削角度，抵消摆轴误差与联动同步误差，保障复杂特征的加工精度。该效果大幅拓展了补偿装置的适用范围，可适配各类结构、各类加工工艺的半导体配件精密加工，无需针对不同工件更换补偿装置，降低了设备投入成本；

17、本发明，实现闭环在线自校准，保障长期连续运行的精度稳定性：本发明通过设置于机床工作台的闭环校准基准单元，在工件更换、加工间隙等非加工时段，自动控制在线检测单元移动至标准量块上方进行基准检测，将检测数据与标准量块的标称值进行比对，计算出装置自身的基准漂移量，反馈至误差解耦运算单元对检测基准与补偿基准进行实时修正。同时温度补偿片实时采集标准量块的温度数据，对热膨胀量进行补偿，消除环境温度变化对校准精度的影响。该架构可抵消机床振动、元器件老化、镜头污染等因素带来的基准漂移，显著降低长期运行过程中的精度衰减，保障补偿精度的长期稳定性，大幅减少了停机人工标定的频次，适配半导体产线连续生产的需求，降低了设备运维成本。

18、为了更清楚地阐述本发明的结构特征和功效，下面结合附图与具体实施例来对本发明进行详细说明。
