一种镀锌管加工用定位装置的制作方法
本技术涉及工装夹具，尤其涉及一种镀锌管加工用定位装置。
背景技术：
1、镀锌管加工领域的精准度、稳定性和适配性是衡量定位装置性能的核心指标，作为保障加工质量的关键设备，这类装置的定位精度、结构强度以及调节灵活性，直接影响镀锌管的加工精度与生产效率，尤其对于不同管径、壁厚的镀锌管，如何确保装置在连续作业中持续提供可靠定位，避免加工偏差、晃动等问题，成为设计的核心命题，通过优化设计，定位装置不仅能有效减少尺寸误差、表面损伤等问题，还能提升其抗振动、耐磨损性能，降低调试频率与维护成本，保障加工过程稳定高效；
2、镀锌管加工用定位装置主要由高强度承载基体、精密调节组件和稳固夹持结构三部分构成，承载基体作为基础部件，采用高强度合金材料一体成型，具备优异的抗变形能力，即使在高频作业中，也能保持结构稳定，避免因受力形变导致定位偏移，配合高精度导轨与刻度调节组件能够实现毫米级位移控制，满足不同管径镀锌管的定位需求，稳固夹持结构通过弧形卡爪与弹性缓冲设计，既能确保管材紧密固定，又能避免刚性接触造成的表面划伤；
3、在镀锌管的加工流程中，定位不牢固是较为常见的技术问题，镀锌管定位的具体表现与加工环节密切相关，在切割工序中，管材会出现径向跳动或轴向窜动，导致切口倾斜、尺寸偏差超过允许范围，尤其是壁厚较薄的镀锌管因夹持不稳产生变形，为此提出一种镀锌管加工用定位装置来解决上述问题。
技术实现思路
1、为了弥补以上不足，本实用新型提供了一种镀锌管加工用定位装置，旨在改善现有技术中镀锌管在加工过程中定位不牢固的问题。
2、为了实现上述目的，本实用新型采用了如下技术方案：

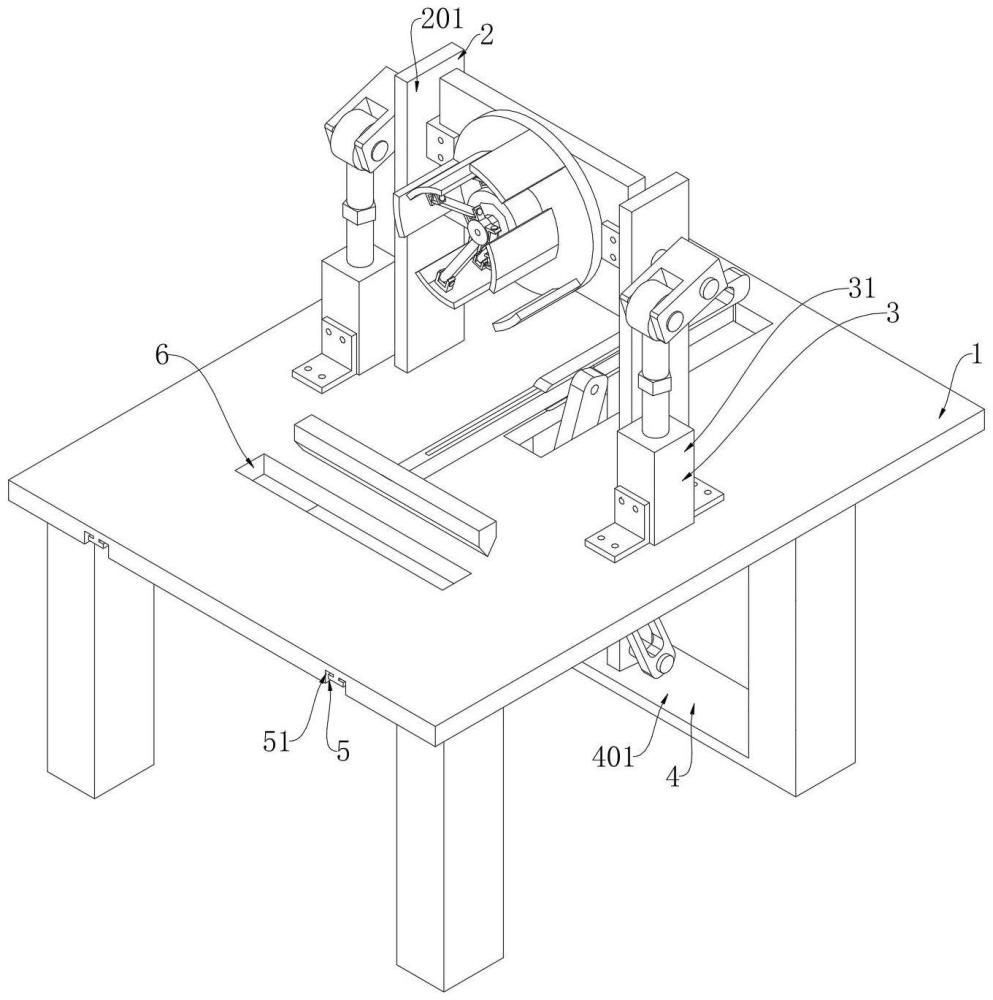

3、一种镀锌管加工用定位装置，包括工作台，所述工作台的顶部设置有定位机构，所述工作台的底部设置有清洁机构。
4、所述定位机构包括两个底柱，两个所述底柱的顶部均转动连接有固定块一，所述固定块一的内壁固定连接有固定板，所述固定板的一侧内壁滑动连接有电机一，所述电机一的驱动端固定连接有底盘，所述底盘的一侧固定连接有伸缩柱一，所述伸缩柱一的驱动端固定连接有固定柱一，所述固定柱一的外壁固定连接有多个转动块一，多个所述转动块一的内壁均转动连接有转动板，所述转动板的一端转动连接有连接块，所述连接块的一端固定连接有定位板二，所述底盘的一侧固定连接有定位板一，所述工作台的顶部设置有转动组件。
5、作为上述技术方案的进一步描述：
6、所述清洁机构包括底板，所述底板的顶部固定连接有固定柱二，所述固定柱二的一侧固定连接有电机二，所述电机二的驱动端固定连接有转盘，所述转盘的一侧固定连接有固定块二，所述固定块二的外壁滑动连接有滑动板一，所述滑动板一的一端转动连接有关节轴，所述关节轴的一端转动连接有滑杆，所述滑杆的一端固定连接有刮板，所述固定柱二的顶部固定连接有滑动板二，所述工作台的底部设置有收集组件。
7、作为上述技术方案的进一步描述：
8、所述转动组件包括伸缩柱二，所述伸缩柱二的驱动端固定连接有转动柱，所述转动柱的一端转动连接有转动轴，所述转动轴的外壁转动连接有转动块二。
9、作为上述技术方案的进一步描述：
10、所述收集组件包括卡槽，所述卡槽的内壁滑动连接有收集盒，所述工作台的顶部开设有收集槽。
11、作为上述技术方案的进一步描述：
12、所述底板的两端固定连接在所述工作台的底部，所述滑动板二的内壁固定连接有两个卡扣。
13、作为上述技术方案的进一步描述：
14、两个所述卡扣的外壁滑动连接在所述滑杆的内壁，所述滑杆的外壁划动连接在所述滑动板二的内壁。
15、作为上述技术方案的进一步描述：
16、所述转动块二的一侧固定连接在所述固定块一的一侧，所述伸缩柱二的底部固定连接在所述工作台的顶部。
17、作为上述技术方案的进一步描述：
18、所述底柱的底部固定连接在所述工作台的顶部，所述刮板的底部与所述工作台的顶部相接触。
19、本实用新型具有如下有益效果：
20、1、本实用新型中，启动电机，电机带动底盘转动，底盘带动伸缩柱同步转动，便于镀锌管加工，底盘外壁固定有定位板，定位板起到限位作用，伸缩柱的驱动端固定有固定柱，固定柱外壁固定有多个转动块，转动板在转动块和连接块之间转动，连接块固定在另一定位板的内壁，启动伸缩柱时，伸缩柱带动固定柱上下运动，固定柱带动另一定位板收缩，另一定位板内壁通过两个连接块与伸缩柱外壁相固定，能够使另一定位板的运动更稳定。
21、2、本实用新型中，启动伸缩柱，伸缩柱带动转动柱运动，转动柱在转动轴外壁转动，转动柱带动转动块转动，转动块带动固定板转动，固定板的反转带动底盘转动，有利于下料时工人取出镀锌管，启动电机，电机带动转盘转动，转盘带动固定块转动，固定块带动滑动板一来回运动，滑动板一一端带动关节轴转动，关节轴带动滑杆来回运动，滑动板二内壁固定有两个卡扣，滑杆在滑动板二内部来回运动时，两个卡扣起到限位作用，滑杆带动刮板来回运动，刮板底部与工作台顶部相接触，起到清理工作台的作用。
1.一种镀锌管加工用定位装置，包括工作台(1)，其特征在于：所述工作台(1)的顶部设置有定位机构(2)，所述工作台(1)的底部设置有清洁机构(4)；
2.根据权利要求1所述的一种镀锌管加工用定位装置，其特征在于：所述清洁机构(4)包括底板(401)，所述底板(401)的顶部固定连接有固定柱二(402)，所述固定柱二(402)的一侧固定连接有电机二(410)，所述电机二(410)的驱动端固定连接有转盘(409)，所述转盘(409)的一侧固定连接有固定块二(411)，所述固定块二(411)的外壁滑动连接有滑动板一(403)，所述滑动板一(403)的一端转动连接有关节轴(404)，所述关节轴(404)的一端转动连接有滑杆(407)，所述滑杆(407)的一端固定连接有刮板(408)，所述固定柱二(402)的顶部固定连接有滑动板二(405)，所述工作台(1)的底部设置有收集组件(5)。
3.根据权利要求1所述的一种镀锌管加工用定位装置，其特征在于：所述转动组件(3)包括伸缩柱二(31)，所述伸缩柱二(31)的驱动端固定连接有转动柱(32)，所述转动柱(32)的一端转动连接有转动轴(33)，所述转动轴(33)的外壁转动连接有转动块二(34)。
4.根据权利要求2所述的一种镀锌管加工用定位装置，其特征在于：所述收集组件(5)包括卡槽(51)，所述卡槽(51)的内壁滑动连接有收集盒(52)，所述工作台(1)的顶部开设有收集槽(6)。
5.根据权利要求2所述的一种镀锌管加工用定位装置，其特征在于：所述底板(401)的两端固定连接在所述工作台(1)的底部，所述滑动板二(405)的内壁固定连接有两个卡扣(406)。
6.根据权利要求5所述的一种镀锌管加工用定位装置，其特征在于：两个所述卡扣(406)的外壁滑动连接在所述滑杆(407)的内壁，所述滑杆(407)的外壁划动连接在所述滑动板二(405)的内壁。
7.根据权利要求3所述的一种镀锌管加工用定位装置，其特征在于：所述转动块二(34)的一侧固定连接在所述固定块一(202)的一侧，所述伸缩柱二(31)的底部固定连接在所述工作台(1)的顶部。
8.根据权利要求2所述的一种镀锌管加工用定位装置，其特征在于：所述底柱(201)的底部固定连接在所述工作台(1)的顶部，所述刮板(408)的底部与所述工作台(1)的顶部相接触。
