一种俯卧位脚踝支撑垫的制作方法

本技术涉及医疗辅助器械，具体涉及一种俯卧位脚踝支撑垫。

背景技术：

1、在介入手术领域，特别是针对腰背部腰椎、胸椎骨折进行的经皮椎体成形术等操作中，患者通常需长时间保持严格的俯卧位，以确保手术视野暴露及术中影像学监测的准确性，在此体位下，患者足踝部常处于特殊受力状态：脚趾需抵压在手术床尾端以提供下肢的部分支撑和稳定，而脚踝至足跟部位则因此处于悬空状态，这种姿势虽有助于维持体位稳定，但长时间维持会造成显著问题：一方面，脚趾局部持续承受较大压力，极易引发患者术中的强烈酸痛、麻木等不适感，对于合并糖尿病、外周血管疾病等末梢循环较差的患者，更存在诱发局部压疮和皮肤完整性受损的较高风险；

2、另一方面，现有的足踝支撑装置普遍存在支撑面坡度单一、高度不可调的缺陷，无法在满足术中需保持踝关节特定角度这一功能要求的同时，有效分散脚趾压力并为悬空的踝部提供充分的、符合人体工学的舒适支撑，即无法实现支撑面前高后低的理想倾斜以将压力从脚趾向足弓/足跟过渡并托起踝部，而且不能根据患者的需要，对患者的膝盖及腿部部位进行支撑。

技术实现思路

1、针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种俯卧位脚踝支撑垫，有效的解决了患者卧位手术时下肢支撑不便的问题。

2、其解决的技术方案是，本实用新型包括左右方向的支撑块，支撑块上左右两侧分别开设有开口朝上且前后贯通的凹槽，凹槽内设有弧形的支撑气囊，支撑气囊呈前高后低的倾斜形状，支撑气囊下侧设有与其形状相同的支撑板，支撑板下端设有可上下滑动的移动块，支撑块前侧开设有放置槽，放置槽内转动连接有左右轴向的充气筒，充气筒外侧缠绕有气囊垫，气囊垫内侧经连接管与充气筒内侧连通，气囊垫自由端贯穿支撑块前侧且设有拉杆。

3、本实用新型通过设置前高后低倾斜的弧形支撑气囊配合可上下调节的移动块机构，能够为俯卧位患者悬空的脚踝提供稳定且高度角度可调的支撑，有效分散脚趾部位承受的压力，降低长时间手术导致的不适感和压疮风险；通过设置可拉出、充放气的气囊垫，扩展了支撑范围，可根据需要为患者的小腿或膝部下方提供额外的柔性缓冲支撑，进一步改善下肢舒适度并防止局部压疮；充气筒与转筒的配合设计及多边形活塞柱结构保证了气囊垫充气的可靠性和效率；气囊垫可缠绕收纳于充气筒上，并通过转动充气筒配合支撑块挤压实现快速放气与收卷，操作便捷，节省空间，此结构简单，操作方便，构思新颖，实用性强。

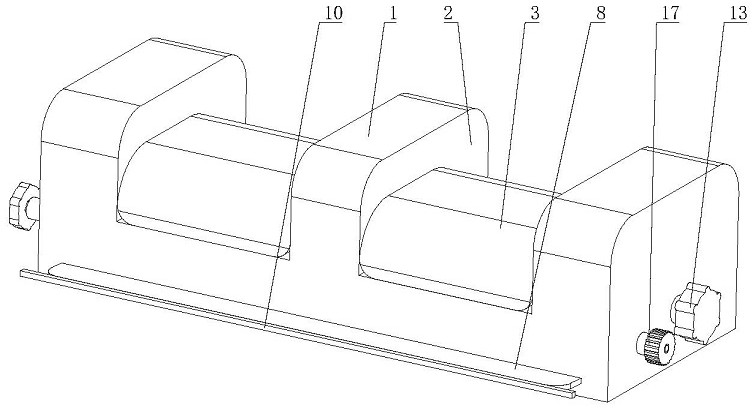

1.一种俯卧位脚踝支撑垫，包括左右方向的支撑块（1），其特征在于，支撑块（1）上左右两侧分别开设有开口朝上且前后贯通的凹槽（2），凹槽（2）内设有弧形的支撑气囊（3），支撑气囊（3）呈前高后低的倾斜形状，支撑气囊（3）下侧设有与其形状相同的支撑板（4），支撑板（4）下端设有可上下滑动的移动块（5），支撑块（1）前侧开设有放置槽（6），放置槽（6）内转动连接有左右轴向的充气筒（7），充气筒（7）外侧缠绕有气囊垫（8），气囊垫（8）内侧经连接管（9）与充气筒（7）内侧连通，气囊垫（8）自由端贯穿支撑块（1）前侧且设有拉杆（10）。

2.根据权利要求1所述的一种俯卧位脚踝支撑垫，其特征在于，所述的支撑块（1）左右两侧分别开设有开口朝上的滑槽（11），移动块（5）位于滑槽（11）内且与滑槽（11）滑动连接。

3.根据权利要求1所述的一种俯卧位脚踝支撑垫，其特征在于，两个所述移动块（5）左右对称，右侧的移动块（5）右端面为左低右高的倾斜面，支撑块（1）左右两端分别滑动连接有梯形块（12），两个梯形块（12）相对面可与其对应侧的移动块（5）倾斜面接触。

4.根据权利要求1所述的一种俯卧位脚踝支撑垫，其特征在于，所述的支撑块（1）左右两端分别转动连接有螺杆（13），两个螺杆（13）相对侧分别与梯形块（12）螺纹连接。

5.根据权利要求1所述的一种俯卧位脚踝支撑垫，其特征在于，所述的支撑块（1）中部开设有两个左右相对的挡槽（14），两个移动块（5）相对端分别固定有挡块（15），挡块（15）插入挡槽（14）内。

6.根据权利要求1所述的一种俯卧位脚踝支撑垫，其特征在于，所述的充气筒（7）左端贯穿支撑块（1）且其内侧滑动连接有活塞柱（16），充气筒（7）内侧左右方向的投影为多边形，活塞柱（16）与充气筒（7）内侧贴合且左端固定有拉柄。

7.根据权利要求1所述的一种俯卧位脚踝支撑垫，其特征在于，所述的充气筒（7）右端贯穿支撑块（1）且螺纹连接有转筒（17），转筒（17）内侧固定有通气管（18），通气管（18）左端与充气筒（7）内侧连通且右端与外部连通，连接管（9）内侧设有开口朝向左方的进气单向阀（19）。
