一种辅助老人起身助力器

本技术涉及起身助力设备，尤其涉及一种辅助老人起身助力器。

背景技术：

1、起身助力器是常见的一种辅助装置，用于辅助老人进行站起行走。

2、目前，现有技术中，中国专利公告号：cn221154539u公开了一种辅助老人起身助力器，该辅助老人起身助力器通过对把手的高度调节来满足不同身高的老年人的使用，避免了因强行起身对身体造成损伤的风险，和现有固定的高度的起身器相比，适用人群更多。

3、但是，该装置在实际使用时，由于不同老人的身体健康度不同，部分老人并不能通过扶住该装置进行站起，缺少辅助老人站立的支撑机构，为此提出一种辅助老人起身助力器来解决上述问题。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种辅助老人起身助力器，旨在改善了现有技术中支撑功能单一的问题。

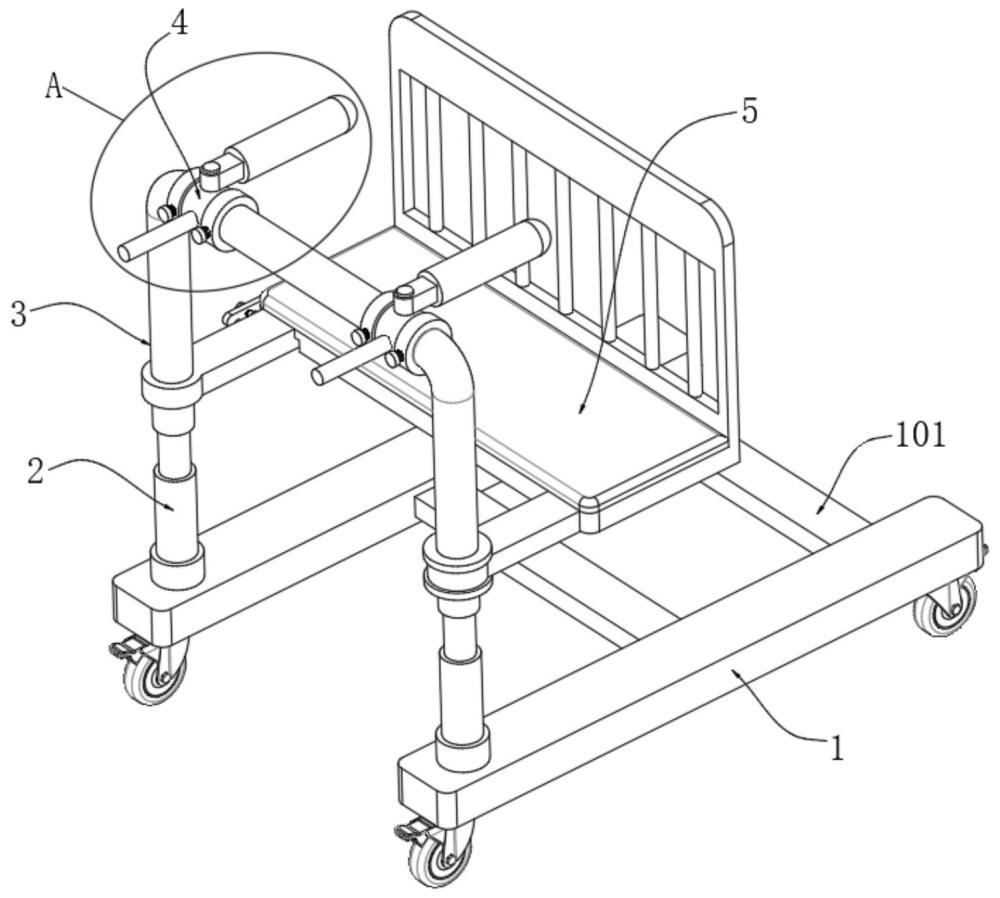

2、为了实现上述目的，本实用新型采用了如下技术方案：一种辅助老人起身助力器，包括：

3、底板，所述底板的上侧固定连接有调节伸缩杆，所述调节伸缩杆的顶部固定连接有支架；

4、支撑组件，所述支撑组件设置在支架上，所述支撑组件包括转环、限位轴、连接块、支撑件及连接杆，所述转环套接在支架上，所述限位轴与转环固定连接，所述连接块与限位轴转动连接，所述连接块与支撑件固定连接，所述连接杆固定连接在转环的外壁上；

5、承载组件，所述承载组件设置在支架上，用于对老人进行承载。

6、作为上述技术方案的进一步描述：

7、所述转环的外壁上固定连接有连接环，所述连接环上螺纹连接有压紧螺栓。

8、作为上述技术方案的进一步描述：

9、所述支撑件的外壁上套接有柔性垫，用于提高支撑舒适度。

10、作为上述技术方案的进一步描述：

11、所述承载组件包括转动件、限位环、承载座椅、固定件及锁定件，所述转动件转动连接在支架上，所述限位环固定连接在支架上，用于对转动件支撑限位，所述承载座椅固定连接在转动件上，所述固定件固定连接在支架上，所述锁定件设置在承载座椅上，所述锁定件用于承载座椅与固定件的锁定。

12、作为上述技术方案的进一步描述：

13、所述锁定件包括转动臂与定位柱，所述转动臂上开设有定位口，且定位口与定位柱相匹配，所述转动臂转动连接在承载座椅上，所述定位柱固定连接在固定件的外壁上。

14、作为上述技术方案的进一步描述：

15、所述转动臂上螺纹连接有压紧螺杆，所述压紧螺杆的端部固定连接有压紧环。

16、作为上述技术方案的进一步描述：

17、所述承载座椅的底部开设有插接口，所述固定件的端部固定连接有插块，所述插接口与插块相匹配。

18、作为上述技术方案的进一步描述：

19、所述底板的外壁上固定连接有加强杆。

20、本实用新型具有如下有益效果：

21、1、本实用新型中，通过支撑组件的使用，在老人需要站起时，通过将该装置移动，使支撑件位于老人的腋下，再通过按下连接杆，使转环进行转动，进而带动支撑件转动，辅助老人起身，为身体虚弱老人提供可靠支撑，减少强行起身导致的身体损伤风险，提高该装置的使用效果。

22、2、本实用新型中，通过压紧螺栓与连接环的使用，压紧螺栓锁定连接环，进而锁定转环位置，避免滑动，提高支撑组件使用的稳定性。

23、3、本实用新型中，通过承载组件的使用，承载座椅通过转动件灵活转动，插块与插接口精准对接，转动臂的定位口卡合定位柱完成锁定，压紧螺杆进一步加固，确保老人就坐时稳固，适配不同身体状况老人的使用需求，提升起身助力的实用性。

1.一种辅助老人起身助力器，其特征在于，包括：

2.根据权利要求1所述的一种辅助老人起身助力器，其特征在于：所述转环（41）的外壁上固定连接有连接环（411），所述连接环（411）上螺纹连接有压紧螺栓（412）。

3.根据权利要求1所述的一种辅助老人起身助力器，其特征在于：所述支撑件（44）的外壁上套接有柔性垫，用于提高支撑舒适度。

4.根据权利要求1所述的一种辅助老人起身助力器，其特征在于：所述承载组件（5）包括转动件（51）、限位环（52）、承载座椅（53）、固定件（54）及锁定件（55），所述转动件（51）转动连接在支架（3）上，所述限位环（52）固定连接在支架（3）上，用于对转动件（51）支撑限位，所述承载座椅（53）固定连接在转动件（51）上，所述固定件（54）固定连接在支架（3）上，所述锁定件（55）设置在承载座椅（53）上，所述锁定件（55）用于承载座椅（53）与固定件（54）的锁定。

5.根据权利要求4所述的一种辅助老人起身助力器，其特征在于：所述锁定件（55）包括转动臂（551）与定位柱（552），所述转动臂（551）上开设有定位口，且定位口与定位柱（552）相匹配，所述转动臂（551）转动连接在承载座椅（53）上，所述定位柱（552）固定连接在固定件（54）的外壁上。

6.根据权利要求5所述的一种辅助老人起身助力器，其特征在于：所述转动臂（551）上螺纹连接有压紧螺杆（5511），所述压紧螺杆（5511）的端部固定连接有压紧环（5512）。

7.根据权利要求1所述的一种辅助老人起身助力器，其特征在于：所述承载座椅（53）的底部开设有插接口（531），所述固定件（54）的端部固定连接有插块（541），所述插接口（531）与插块（541）相匹配。

8.根据权利要求1所述的一种辅助老人起身助力器，其特征在于：所述底板（1）的外壁上固定连接有加强杆（101）。
