包括用于补偿电阻间隙焊接期间的焊接力的部件的头部的制作方法

本发明涉及一种用于将医疗装置的第一部件的至少一个第一电接触构件焊接到医疗装置的第二电接触构件的方法。此外，本发明涉及一种医疗装置，特别是可植入医疗装置。

背景技术：

1、将一个部件焊接到另一部件时，通常需要能够接近焊件的两侧。这通常需要付出相应的工作来设置焊接装置，并且会构成潜在的误差源。此外，用于每个焊接接头的焊接支撑件的进给运动会导致更长的循环时间。

技术实现思路

1、基于上述内容，本发明要解决的问题是提供一种简单的解决方案，使得能够以有效的方式将至少一个第一电接触构件焊接到第二电接触构件。

2、该问题通过具有权利要求1的特征的方法来解决。此外，本发明的一个方面涉及根据权利要求10所述的医疗装置。本发明的这些方面的优选实施例在相应的从属权利要求中陈述并在下文描述。

3、根据权利要求1，公开了一种用于将医疗装置的第一部件的至少一个第一电接触构件焊接到医疗装置的第二电接触构件的方法，其中，该方法包括以下步骤：

4、- 在医疗装置的第二部件上布置单独的支撑构件；

5、- 在第二部件上布置第一部件，从而在支撑构件上布置至少一个第一电接触构件，使得支撑构件布置在第二部件与至少一个第一电接触构件之间；以及

6、- 将至少一个第一电接触构件焊接到第二电接触构件，以在至少一个第一电接触构件与第二电接触构件之间产生导电连接。

7、具体地，支撑构件布置在第二部件与至少一个第一电接触构件之间，使得支撑构件能够使引入至少一个第一电接触构件中的机械力经由支撑构件传递到第二部件中和/或通过支撑构件保护第二部件免受焊接过程产生的热量的影响。

8、特别地，在实施例中，至少一个第一电接触构件布置在支撑构件上，使得至少一个电接触构件抵靠支撑构件。

9、根据本发明的实施例，借助平行间隙电阻焊接将至少一个第一电接触构件焊接到第二电接触构件。

10、电阻焊接包括不同的过程变型。这些过程变型的不同之处在于焊接电极相对于焊件的布置以及由此产生的电流流动。在平行间隙电阻焊接的过程变型中，两个焊接电极从一侧平行地定位在焊件（例如第二电接触构件）上。因此，该过程变型被称为平行间隙电阻焊接。该变型的一个优点是仅需从一侧接近焊件。然而，该变型的缺点是，需要补偿施加到焊件（例如相应的第一电接触构件）上的所需焊接力，以防止焊件损坏，和/或需要补偿第二部件上产生的热量，特别是在第二部件由热敏材料（例如塑料材料，诸如热塑性材料）构成或包括这种热敏材料时。例如，第二部件可以是医疗装置的头部或头部主体，并且可以由塑料材料、特别是热塑性材料构成或包括这种材料。由于设置了单独的支撑构件，将例如第二电接触构件压到至少一个第一电接触构件（例如馈通件的引脚）上的焊接力可以经由支撑构件传递到第二部件中，从而防止至少一个第一电接触构件因该力而损坏（例如弯曲），和/或通过支撑构件屏蔽在焊接期间引入到第二部件中的热量，从而防止第二部件损坏（例如热损坏）。

11、换句话说，本发明提出使用辅助部件、即支撑构件吸收该焊接力和/或产生的热量，该辅助部件在建立焊接连接之后保留在医疗装置中。

12、此外，该方法包括将医疗装置的第一部件的多个第一电接触构件中的每一第一电接触构件焊接到医疗装置的多个第二电接触构件中的相关联的第二电接触构件。本文描述的所有实施例也适用于多个第一电接触构件和多个第二电接触构件。

13、根据另一实施例，支撑构件由电绝缘材料制成，特别是以下中的一种：陶瓷材料、al2o3、氧化锆。

14、此外，根据该方法的又一实施例，支撑构件形成隔热罩，该隔热罩保护第二部件免受焊接时产生的热量的影响。特别地，第二部件可以包括由隔热罩保护的热塑性聚氨酯（tpu）。特别地，第二部件可以是可植入医疗装置的头部，并且特别地由热塑性聚氨酯构成或包括热塑性聚氨酯。

15、在另一实施例中，支撑构件是细长杆，其具有例如垂直于支撑构件的纵向轴线的矩形截面。

16、根据该方法的实施例，至少一个第一接触构件是从电馈通件突出的馈通引脚，其中特别地，第一部件形成电馈通件或包括电馈通件。此外，第一部件可以是医疗装置的壳体部分或包括该壳体部分，该壳体部分包括馈通件。此外，第一部件可以由电馈通件的凸缘形成或包括电馈通件的凸缘，其中特别地，该凸缘还可以形成上述壳体部分。

17、此外，在实施例中，导电结构包括第二电接触构件，导电结构特别地包括至少一个布线带或多个这样的布线带。在实施例中，导电结构电连接到第二部件，特别是以导电方式将第二部件连接到第一部件的至少一个第一电接触构件。导电结构可以包括多个布线带，每个第一电接触构件通过焊接连接到由布线带形成的第二电接触构件。此外，相应的布线带可以连接到由第二部件提供的电气部件（例如容纳在第二部件的头部主体中的连接器，见下文）。

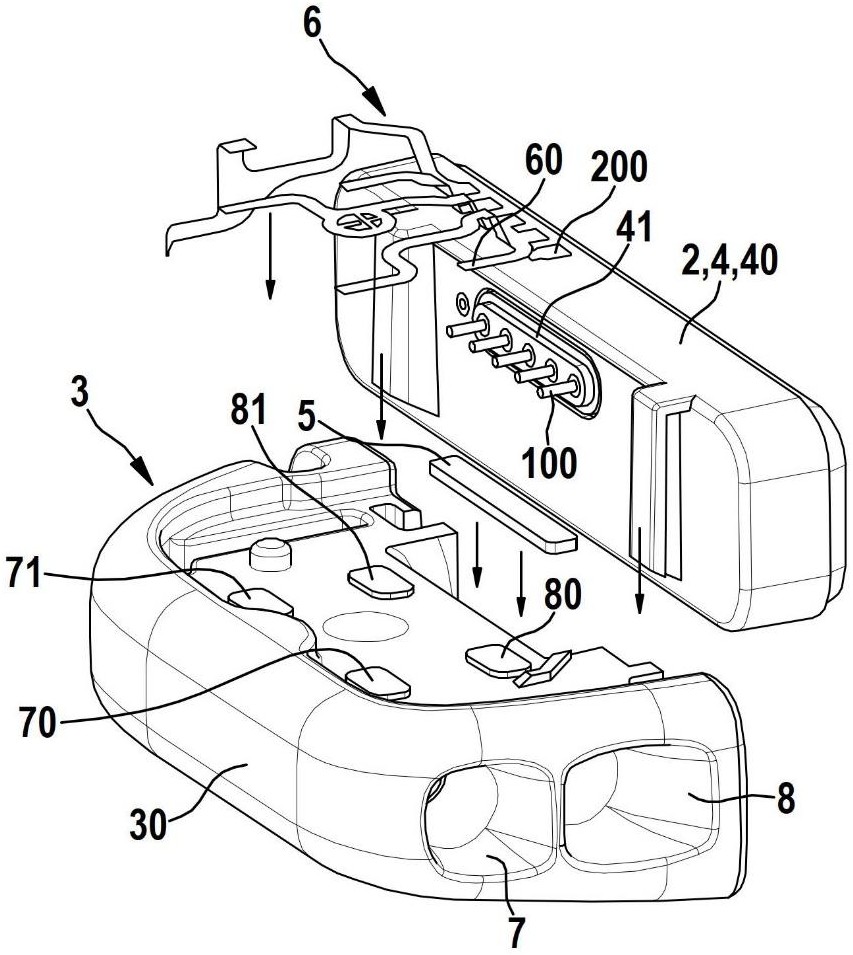

18、在该方法的实施例中，第二部件可以是医疗装置的头部，该头部包括头部主体和用于将第二部件连接到医疗装置的电极引线的至少一个连接器，其中特别地，头部主体容纳至少一个连接器，并且其中特别地，导电结构电连接、特别是焊接到头部的至少一个连接器。

19、在实施例中，头部主体包括凹部或凹槽，该凹部或凹槽被配置为接收单独的支撑构件和至少一个第一接触构件，其中，单独的支撑构件布置在头部主体的凹部或凹槽中。

20、在实施例中，第一部件由电馈通件形成，或者壳体部分包括电馈通件，其中，第一部件包括第一连接构件，该第一连接构件特别地设计为安装轨道。在实施例中，第二部件由头部主体形成或包括头部主体，其中，第二部件包括第二连接构件，该第二连接构件特别地是被配置为接收设计为安装轨道的第一连接构件或与该第一连接构件接合的凹槽。在实施例中，第一连接构件以可滑动的方式与第二连接构件接合。在实施例中，在第二部件上布置第一部件包括借助第一连接构件和第二连接构件将第二部件安装在第一部件上，其中特别地，设计为安装轨道的第一连接构件以可滑动的方式与设计为头部主体中的凹槽的第二部件接合，其中特别地，第一连接构件滑入第二连接构件中。

21、本发明的又一方面涉及一种医疗装置，特别是可植入医疗装置，其包括：

22、- 第一部件，其具有至少一个第一电接触构件，其中，至少一个第一电接触构件经由焊接连接而连接到第二电接触构件；以及

23、- 第二部件，其中，第二部件连接到第一部件，

24、其中，医疗装置包括单独的支撑构件，该支撑构件在第二部件与至少一个第一电接触构件之间布置在第二部件上，使得引入至少一个第一电接触构件中的机械力能够经由支撑构件传递到第二部件中。

25、特别地，在实施例中，至少一个第一电接触构件抵靠支撑构件。

26、此外，根据实施例，医疗装置包括多个第一电接触构件和多个第二电接触构件，每个第一电接触构件通过焊接连接而连接到相关联的第二电接触构件，其中，支撑构件在第二部件与多个第一电接触构件之间布置在第二部件上，使得引入相应的第一电接触构件中的机械力能够经由支撑构件传递到第二部件中和/或通过支撑构件保护或屏蔽第二部件免受在连接（例如焊接）期间产生的热量的影响。

27、在医疗装置的实施例中，支撑构件由电绝缘材料制成，特别是以下中的一种：陶瓷材料、al2o3、氧化锆。

28、此外，根据医疗装置的实施例，支撑构件形成隔热罩，该隔热罩保护第二部件免受所述焊接时产生的热量的影响。

29、根据医疗装置的另一实施例，支撑构件是具有例如矩形截面的细长杆（另请参见上文）。

30、根据医疗装置的另一实施例，至少一个第一接触构件是从医疗装置的第一部件所包括的医疗装置的电馈通件突出的馈通引脚。此外，根据医疗装置的实施例，第一部件是医疗装置的壳体部分。此外，在医疗装置的实施例中，第一部件可以由电馈通件的凸缘形成或包括电馈通件的凸缘，其中，该凸缘还可以形成上述壳体部分。

31、此外，根据医疗装置的实施例，第二部件可以是医疗装置的头部，该头部包括用于将第二部件连接到医疗装置的电极引线的至少一个连接器，并且头部主体特别地容纳至少一个连接器。

32、此外，在医疗装置的实施例中，导电结构包括第二电接触构件，该导电结构特别地包括形成第二电接触构件的至少一个布线带，其中，导电结构电连接到第二部件，并且其中特别地，导电结构电连接到所述至少一个连接器。

33、在实施例中，头部主体包括凹部或凹槽，该凹部或凹槽被配置为接收单独的支撑构件和至少一个第一接触构件，其中，单独的支撑构件布置在头部主体的凹部或凹槽中。

34、在实施例中，第一部件由电馈通件形成，或者壳体部分包括电馈通件，其中，第一部件包括第一连接构件，该第一连接构件特别地设计为安装轨道。在实施例中，第二部件由头部主体形成或包括头部主体，其中，第二部件包括第二连接构件，该第二连接构件特别地是被配置为接收设计为安装轨道的第一连接构件或与该第一连接构件接合的凹槽。在实施例中，第一连接构件以可滑动的方式与第二连接构件接合。

35、根据本发明的方法还可以以在上文中结合可植入医疗装置描述的特征和实施例为特征，反之亦然。

36、本发明可以应用于各种医疗装置，特别是可植入医疗装置，其中，医疗装置可以是以下中的一种：起搏器、心脏起搏器、心脏复律除颤器、神经刺激器、心脏监测器。这也适用于根据本发明的方法中所述的医疗装置。
